Сведения о средстве измерений: 93493-24 Анализаторы общего хлора и озона

Номер по Госреестру СИ: 93493-24
93493-24 Анализаторы общего хлора и озона
(T6056A-DL)

Назначение средства измерений:
Анализаторы общего хлора и озона T6056A-DL (далее - анализаторы) предназначены для измерений массовой концентрации растворенного озона (O3), массовой концентрации общего хлора (CI2) в воде.

сертификация программного обеспечения
Внешний вид. Анализаторы общего хлора и озона, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы общего хлора и озона
Рисунок № 1
Внешний вид. Анализаторы общего хлора и озона, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы общего хлора и озона
Рисунок № 2
Внешний вид. Анализаторы общего хлора и озона, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы общего хлора и озона
Рисунок № 3

Общие сведения

Дата публикации - 17.10.2024
Срок свидетельства - 16.10.2029
Номер записи - 195306
ID в реестре СИ - 1420540
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Shanghai Chunye Instrument Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Анализаторы общего хлора и озона (T6056A-DL)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shanghai Chunye Instrument Technology Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93493-24
16.10.2029
Анализаторы общего хлора и озона, T6056A-DL
Shanghai Chunye Instrument Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы общего хлора и озона (T6056A-DL)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы общего хлора и озона (T6056A-DL)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции сбора, обработки и передачи измерительной информации посредством выходного сигнала силы постоянного тока или напряжения постоянного тока и в цифровой выходной сигнал по интерфейсу RS-485. ПО является метрологически значимым.

ПО устанавливается на анализатор в процессе его производства и защищено от доступа и изменения пользователем, не подлежит изменению на протяжении всего времени функционирования изделия.

Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

T6056A Disinfection online monitor software

Номер версии (идентификационный номер)

19-1.0

Цифровой идентификатор ПО

недоступно


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Измерение» документа «Анализаторы общего хлора и озона T6056A-DL. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148;

Стандарт предприятия «Shanghai Chunye Instrument Technology Co., Ltd», КНР.

Правообладатель

Shanghai Chunye Instrument Technology Co., Ltd, КНР

Адрес: 4th Floor, Building 6, No.166 Mindong Road, Pudong New District, Shanghai, 201209, China

Телефон: +86-021-61621082, факс: +86-21-61621099

E-mail: cyj@cy-ins.com

Изготовитель

Shanghai Chunye Instrument Technology Co., Ltd, КНР
Адрес: 4th Floor, Building 6, No.166 Mindong Road, Pudong New District, Shanghai, 201209, China
Телефон: +86-021-61621082, факс: +86-21-61621099
E-mail: cyj@cy-ins.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский  институт метрологии имени Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web-сайт: http//www.vniim.ru
E-mail: info@vniim.ru

Правообладатель

Shanghai Chunye Instrument Technology Co., Ltd, КНР
Адрес: 4th Floor, Building 6, No.166 Mindong Road, Pudong New District, Shanghai, 201209, China
Телефон: +86-021-61621082, факс: +86-21-61621099
E-mail: cyj@cy-ins.com

Принцип действия анализатора - амперометрический. Растворенное в воде анализируемое вещество попадает через мембрану датчика, измеряемый в электродной системе ток пропорционален концентрации анализируемого вещества.

Анализаторы представляют собой промышленные приборы и состоят из микропроцессорного блока и первичных преобразователей (датчиков). Корпус микропроцессорного блока анализаторов выполнен из стали и пластмассы, лицевая панель микропроцессорного блока оснащена жидкокристаллическим дисплеем и аппаратными кнопками управления.

Общий вид микропроцессорного блока и датчиков анализаторов, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер состоит из 10 арабских цифр и 4 букв латинского алфавита, наносится типографским способом на клеевую этикетку, прикреплённую на корпус микропроцессорного блока. Заводской номер датчиков состоит из 8 арабских цифр и 1 буквы латинского алфавита, наносится типографским способом на клеевую этикетку, прикреплённую на цилиндрическую часть датчика. Заводские номера входящих в состав анализатора датчиков общего хлора и растворенного озона указываются в паспорте. Заводской номер, однозначно идентифицирующий каждый экземпляр анализатора, присваивается по номеру микропроцессорного блока.

Нанесение знака поверки на анализаторы не предусмотрено.

Пломбирование анализаторов не предусмотрено.

Место нанесения заводского номера

Внешний вид. Анализаторы общего хлора и озона (T6056A-DL), http://oei-analitika.ru

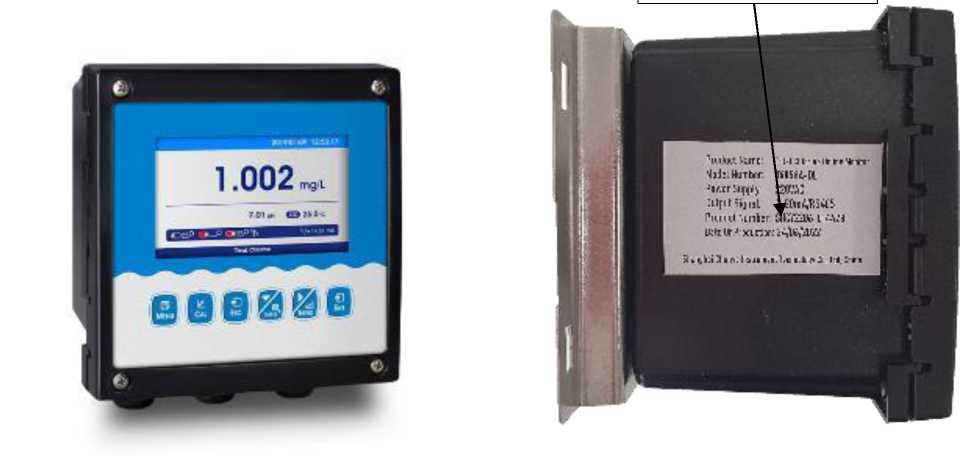

Рисунок 1 - Общий вид микропроцессорного блока анализатора общего хлора и озона T6056A-DL с указанием места нанесения заводского номера

Внешний вид. Анализаторы общего хлора и озона (T6056A-DL), http://oei-analitika.ru

Место нанесения

заводского номера

Внешний вид. Анализаторы общего хлора и озона (T6056A-DL), http://oei-analitika.ru

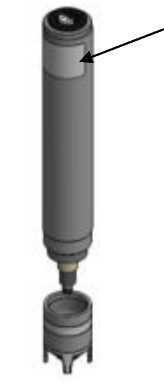

Рисунок 2 - Общий вид датчиков анализатора общего хлора и озона T6056A-DL с указанием места нанесения заводского номера


Таблица 5 - Комплектность анализатора

Наименование

Обозначение

Количество

Анализатор общего хлора и озона

T6056A-DL

1 шт.

Датчик:

  • - растворенного озона

  • - общего хлора

CS5868DA1-DL

CS5867DA1-DL

По заказу

По заказу

Паспорт

-

1 экз.

Набор комплектующих*

-

1 компл.

Руководство по эксплуатации

-

1 экз.

* Вспомогательная и соединительная арматура, адаптеры, технические растворы и реактивы


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений* массовой концентрации растворенного озона, мг/дм3

Датчик CS5868DA1-DL

от 0,005 до 2

от 0,005 до 20

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений массовой концентрации растворенного озона, %

±15

Диапазоны измерений* массовой концентрации общего хлора, мг/дм3

Датчик CS5867DA1-DL

от 0,005 до 2

от 0,005 до 20

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений массовой концентрации общего хлора, %: от 0,005 до 2 мг/дмот 0,005 до 20 мг/дм3

±15

±10

* Диапазон измерений анализатора определяется при заказе, указывается в паспорте анализатора и не может быть изменен пользователем в процессе эксплуатации

Таблица 3 - Основные технические

Наименование характеристики

Значение

Электропитание:

  • - напряжение постоянного тока, В

  • - напряжение переменного тока, В

от 9 до 36 от 210 до 235

Выходные сигналы постоянного тока, мА

от 0 до 20

от 4 до 20

от 20 до 4

Габаритные размеры микропроцессорного блока анализатора, мм, не более:

  • - длина

  • - ширина

  • - высота

144

144

118

Масса микропроцессорного блока анализатора, кг, не более

0,8

Габаритные размеры датчиков, мм, не более:

  • - длина

  • - диаметр

178

25

Масса датчиков, кг, не более

0,5

Условия эксплуатации (нормальные условия):

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от +15 до +25 до 90 от 84 до 106

Диапазон температуры анализируемой среды, °С

от 0 до +40

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет

10
