Номер по Госреестру СИ: 93495-24
93495-24 Кондуктометры радиочастотные автогенераторные бесконтактные
(КРАБ)
Назначение средства измерений:
КРАБ электрической
Кондуктометры радиочастотные автогенераторные бесконтактные (далее - кондуктометры) предназначены для измерений удельной проводимости (УЭП) и температуры технологических растворов.
Внешний вид.
Кондуктометры радиочастотные автогенераторные бесконтактные
Рисунок № 1
Внешний вид.
Кондуктометры радиочастотные автогенераторные бесконтактные
Рисунок № 2
Внешний вид.
Кондуктометры радиочастотные автогенераторные бесконтактные
Рисунок № 3
Внешний вид.
Кондуктометры радиочастотные автогенераторные бесконтактные
Рисунок № 4
Внешний вид.
Кондуктометры радиочастотные автогенераторные бесконтактные
Рисунок № 5
Внешний вид.
Кондуктометры радиочастотные автогенераторные бесконтактные
Рисунок № 6
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства - 16.10.2029
Номер записи - 195308
ID в реестре СИ - 1420542
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КРАБ-Пр-Щ, КРАБ-Пр-Н, КРАБ-Пг-Щ, КРАБ-Пг,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Сенсор" (ООО "Сенсор")
Страна - РОССИЯ
Населенный пункт - г. Пенза
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Кондуктометры радиочастотные автогенераторные бесконтактные (КРАБ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Сенсор" (ООО "Сенсор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90146-23 10.10.2028 |
Газосигнализаторы, СГХ Общество с ограниченной ответственностью "Сенсор" (ООО "Сенсор") (РОССИЯ г. Пенза) |
ОТ МП |
1 год |
|
93495-24 16.10.2029 |
Кондуктометры радиочастотные автогенераторные бесконтактные, КРАБ Общество с ограниченной ответственностью "Сенсор" (ООО "Сенсор") (РОССИЯ г. Пенза) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Кондуктометры радиочастотные автогенераторные бесконтактные (КРАБ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 26 | 21 | 10 | 16 | 0 | 20 | 9 | 11 |
Стоимость поверки Кондуктометры радиочастотные автогенераторные бесконтактные (КРАБ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Кондуктометры имеют внутреннее автономное программное обеспечение (далее -ПО) и внешнее сервисное ПО.
Внутреннее автономное ПО записывается в ПЗУ измерительного блока при производстве прибора. Защита внутреннего ПО от преднамеренных и непреднамеренных изменений метрологически значимой части ПО осуществляется на аппаратном уровне и соответствует уровню «высокий» согласно Р 50.2.077-2014.
Входящее в комплект поставки кондуктометров сервисное программное обеспечение устанавливается пользователем на персональный компьютер и предназначено для чтения и перезаписи коэффициентов и параметров, сохраняемых в памяти данных
кондуктометра, а также для вывода на экран монитора результатов текущих измерений.
персонального компьютера
от непреднамеренных и
Защита сервисного программного обеспечения преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные внутреннего автономного и сервисного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО кондуктометров
|
Идентификационное данные (признаки) |
Значение | |
|
Внутреннее автономное ПО |
Сервисное ПО | |
|
Идентификационное наименование ПО |
KRAB |
КРАБ-М3 |
|
Номер версии (идентификационный номер ПО), не ниже |
v.36 |
v.2 |
|
Цифровой идентификатор ПО |
- |
4156972aaf701f95b6a36c 53987a02e5 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на корпус измерительного блока методом шелкографии, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.2 «Порядок монтажа и эксплуатации» документа 25840244.414311.001РЭ «Кондуктометр радиочастотный автогенераторный бесконтактный КРАБ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений25840244.414311.001ТУ «Кондуктометр радиочастотный автогенераторный
бесконтактный КРАБ. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей».
ПравообладательОбщество с ограниченной ответственностью «Сенсор» (ООО «Сенсор») ИНН 4705000222
Юридический адрес: 188306, Ленинградская обл., Гатчинский р-н, г. Гатчина, ул. 7 Армии, д. 10в, оф. 110
Тел. +7 921 744 7875
E-mail: sensor0492@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «Сенсор» (ООО «Сенсор») ИНН 4705000222Юридический адрес: 188306, Ленинградская обл., Гатчинский р-н, г. Гатчина, ул. 7 Армии, д. 10в, оф. 110
Адрес места осуществления деятельности: 188306, Ленинградская обл., Гатчинский р-н, г. Гатчина, ул. 7 Армии, д. 10в, оф. 110
Тел. +7 921 744 7875, +7 (81371) 948-31
E-mail: sensor0492@yandex.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2,
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Сенсор» (ООО «Сенсор») ИНН 4705000222Юридический адрес: 188306, Ленинградская обл., Гатчинский р-н, г. Гатчина, ул. 7 Армии, д. 10в, оф. 110
Тел. +7 921 744 7875
E-mail: sensor0492@yandex.ru
бесконтактного
Принцип действия кондуктометров основан на реализации радиочастотного метода измерения УЭП, использующего шунтирующий эффект, возникающий при взаимодействии электромагнитного поля чувствительного элемента с окружающей электропроводящей средой.
Для определения параметров анализируемого раствора используются два измерительных канала: измерение УЭП и измерение температуры.
Принцип действия канала измерения УЭП основан на регистрации изменения активной проводимости чувствительного элемента, которое преобразуется
в пропорциональный ему электрический сигнал с помощью оригинального измерительного преобразователя проводимости в напряжение. Далее этот сигнал поступает в схему измерительного блока кондуктометра.
Принцип действия канала измерения температуры основан на зависимости выходного сигнала термопреобразователя от измеряемой температуры.
Кондуктометры выпускаются в двух модификациях: КРАБ-Пр, КРАБ-Пг, имеющих аналогичные метрологические характеристики, но отличающихся между собой конструкцией и габаритными размерами первичных преобразователей.
Кондуктометры конструктивно состоят из:
- первичных измерительных преобразователей: датчиков (проточный для модификации КРАБ-Пр или погружной для модификации КРАБ-Пг), которые включают в себя нержавеющее основание корпуса и фторопластовую ампулу с чувствительными элементами;
- вторичных преобразователей: измерительных блоков щитового или настенного исполнения, выполненных в виде выносных устройств, которые могут располагаться на расстоянии до 100 м от места установки датчика. На лицевой панели корпуса размещен жидкокристаллический дисплей и USB-разъем для связи с персональным компьютером.
Обозначение кондуктометра формируется из наименования модификации (КРАБ-Пр, КРАБ-Пг) и условного обозначения исполнения измерительного блока (-Н - настенное исполнение, -Щ - щитовое исполнение).
Заводской номер кондуктометров, обеспечивающий идентификацию каждого экземпляра средств измерений, имеет цифровой формат, указывается в паспорте и наносится на средство измерений следующими способами:
-
- для измерительного блока настенного исполнения - методом печати на маркировочную табличку, приклеиваемую к корпусу;
-
- для измерительного блока щитового исполнения - методом шелкографии на заднюю стенку корпуса;
-
- для датчиков кондуктометра - методом гравировки на маркировочную табличку, закрепляемую на скобе корпуса датчика.
Измерительный блок и датчик из состава средства измерений имеют один и тот же заводской номер.
Общий вид кондуктометров приведен на рисунках 1-4.
Примеры маркировочных табличек приведены на рисунках 5-6.
Нанесение знака поверки на кондуктометры не предусмотрено.
Пломбирование от несанкционированного доступа не предусмотрено.

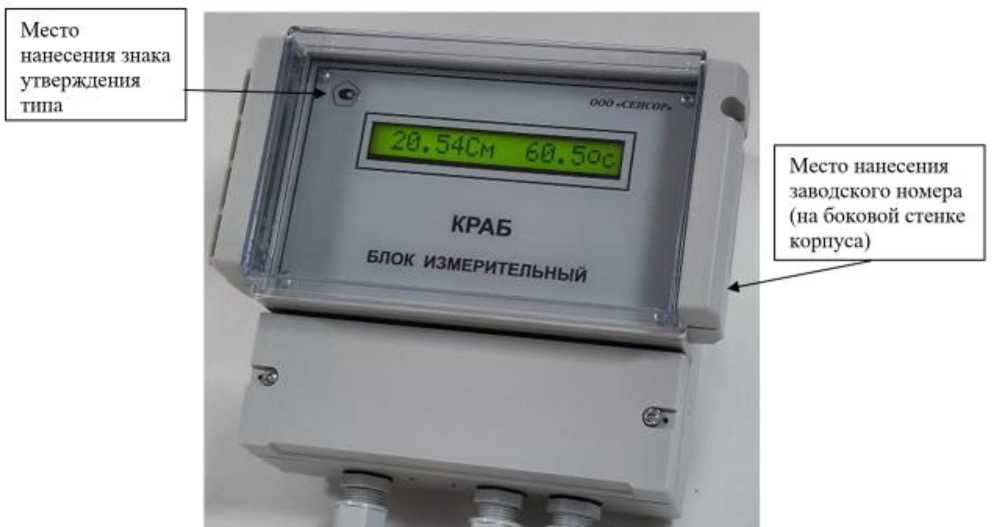

Рисунок 1 - Общий вид измерительного блока кондуктометров настенного исполнения с указанием места нанесения знака утверждения типа и заводского номера

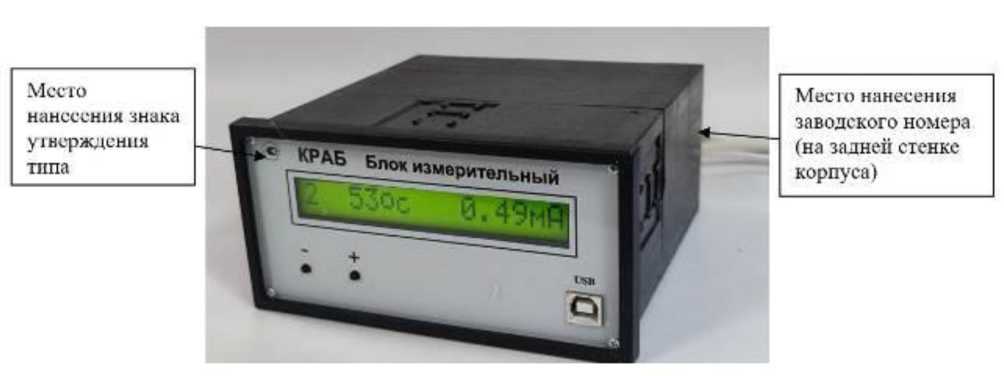

Рисунок 2 - Общий вид измерительного блока кондуктометров щитового исполнения с указанием места нанесения знака утверждения типа и заводского номера

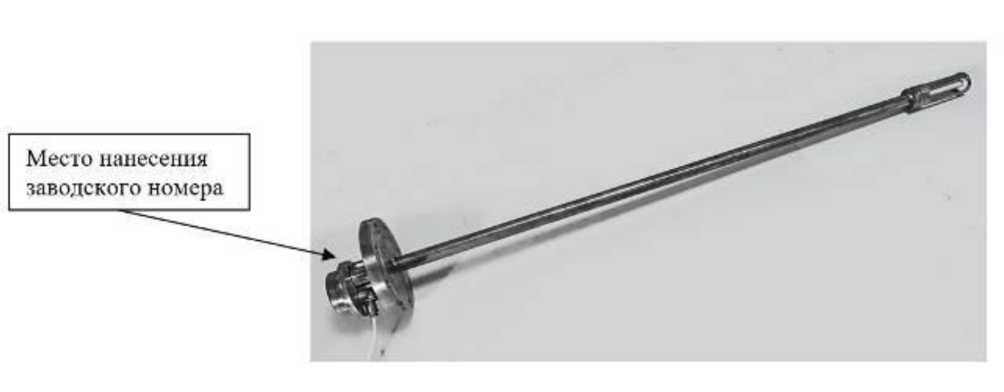

Рисунок 3 - Общий вид погружного датчика кондуктометров КРАБ-Пг с указанием места нанесения заводского номера

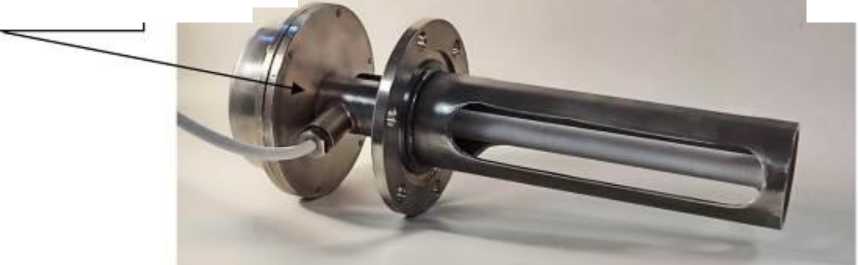

Рисунок 4 - Общий вид проточного датчика кондуктометров КРАБ-Пр с указанием места нанесения заводского номера
а)
Место нанесения заводского номера

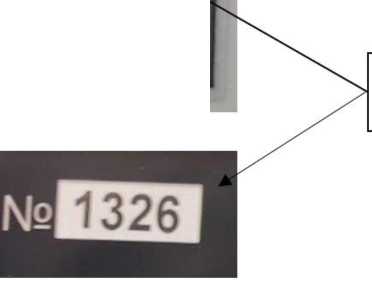

Рисунок 5 - Идентификационные таблички кондуктометров: а - измерительного блока кондуктометров настенного исполнения, б - измерительного блока кондуктометров щитового исполнения
Место нанесения заводского номера

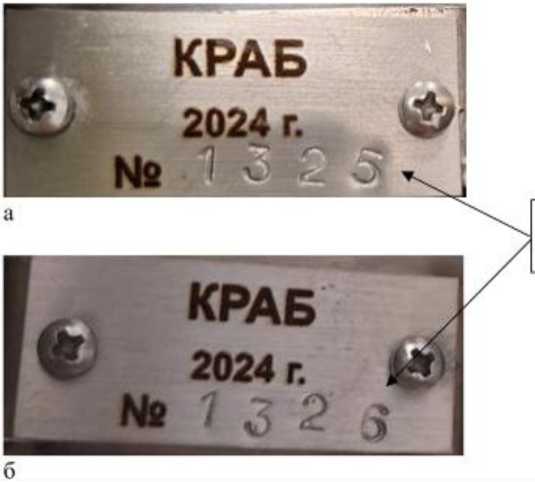

Рисунок 6 - Идентификационная табличка датчиков: а - проточного датчика, б - погружного датчика
Комплект поставки кондуктометров приведен в таблице 5
|
Таблица 5 - Комплект поставки кондуктометров | ||
|
Наименование |
Обозначение |
Количество |
|
Кондуктометр радиочастотный автогенераторный бесконтактный КРАБ |
- |
1 шт. |
|
Датчик проточный для кондуктометра КРАБ-Пр |
25840244.414311.001-01 |
по заказу |
|
Датчик погружной для кондуктометра КРАБ-Пг |
25840244.414311.001-02 |
по заказу |
|
Блок измерительный настенный |
25840244.414311.001-03 |
по заказу |
|
Блок измерительный щитовой |
25840244.414311.001-04 |
по заказу |
|
Паспорт |
25840244.414311.001ПС |
1 шт. |
|
Руководство по эксплуатации |
25840244.414311.001РЭ |
1 шт. |
|
Методика поверки |
- |
1 шт. |
|
Кабель связи с ПЭВМ |
- |
1 шт. |
|
Компакт-диск с сервисной программой |
- |
1 шт. |
Метрологические характеристики представлены в таблице 2, основные технические характеристики кондуктометров и условия эксплуатации представлены в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений УЭП, См/м |
от 1 до 50 |
|
Диапазон измерений температуры, °С |
от 0 до 125 |
|
Пределы допускаемой приведенной1) погрешности измерений УЭП, % |
± 2 |
|
Пределы допускаемой приведенной1) погрешности измерений |
± 1,5 |
|
температуры, % | |
|
1) Нормирующим значением является верхняя граница диапазона измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры датчика (Д^Ш^В), мм, не более: | |
|
- КРАБ-Пр |
500x130x130 |
|
- КРАБ-Пг |
2700x280x280 |
|
Масса датчика, кг, не более: | |
|
- КРАБ-Пр |
3,0 |
|
- КРАБ-Пг |
20,0 |
|
Габаритные размеры измерительного блока в корпусе настенного исполнения (ДхШ^В), мм, не более |
210x210x110 |
|
Габаритные размеры измерительного блока в корпусе щитового исполнения (ДхШ^В), мм, не более |
150x150x75 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Масса измерительного блока, кг, не более |
2 |
|
Напряжение питания от сети переменного тока, В |
220 |
|
Условия эксплуатации:
|
от +15 до +25 от 0 до 75 от 84 до 106,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы датчика кондуктометра, лет, не менее |
4 |
|
Средний срок службы измерительного блока, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
