93521-24 Установка трубопоршневая поверочная двунаправленная
(Daniel DN 16')
Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная Daniel DN 16'' (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 1

Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2

Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество «Татнефть» имени В.Д.Шашина»
(ПАО «Татнефть» им. В.Д.Шашина)
ИНН 1644003838
Юридический адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Ленина, д. 75
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аПринцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При работе ТПУ и поверяемый, градуируемый или контролируемый преобразователь расхода (ПР) соединяют последовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав системы измерений количества и показателей качества нефти (СИКН). Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ является двунаправленной и имеет стационарное исполнение.
К ТПУ данного типа относится установка трубопоршневая поверочная двунаправленная Daniel DN 16'' с заводским номером MDP-577.
Заводской номер в виде буквенно-цифрового обозначения нанесен на шильд-табличку рамы ТПУ.

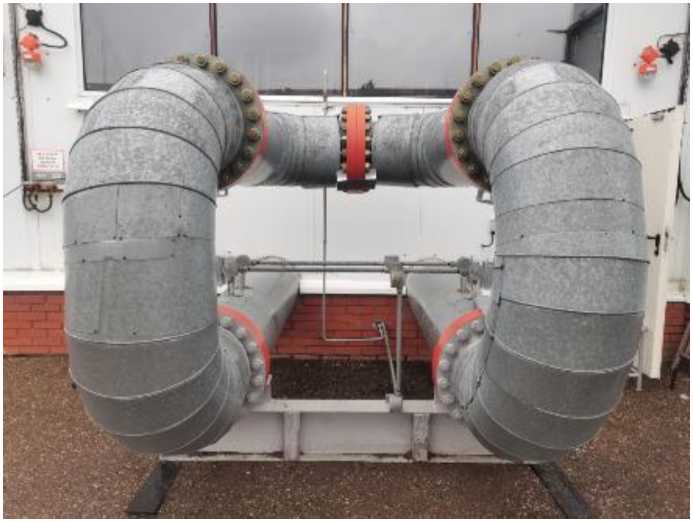

Общий вид ТПУ представлен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Установка пломб
на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления сигнализаторов прохождения шарового поршня и в их крышке клеммной коробки, а также через отверстия в двух контровочных гайках на шпильках, расположенных диаметрально противоположно на всех присоединительных фланцах калиброванного участка.
Схема установки пломб для защиты от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.
Места установки пломб


а) сигнализатор прохождения шарового поршня б) фланец калиброванного участка
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки
Т а б л и ц а 1 -
|
Наименование характеристики |
Значение |
|
Наибольшее значение объемного расхода, м3/ч |
64О |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке, % |
±0,1 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение объема жидкости (вместимости) калиброванного участка, м3 1)
|
2,2664 2,2677 |
|
Диаметр калиброванного участка, мм |
387,35 |
|
Толщина стенок калиброванного участка, мм |
9,525 |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Максимальное рабочее давление, МПа |
4,0 |
|
Параметры электрического питания:
|
230±23/400±40 50±0,4 |
|
Условия эксплуатации:
|
от -40 до +50 от 96 до 104 80 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
определяется при поверке ТПУ | |
