Номер по Госреестру СИ: 93504-24
93504-24 Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная налива нефтепродуктов в автомобильные цистерны
ООО «РН-Комсомольский НПЗ» (далее - система) предназначена для измерений массы, объема отгружаемых светлых нефтепродуктов в процессе налива в автоцистерны и передачи данных в учетную систему верхнего уровня.
Внешний вид.
Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ"
Рисунок № 1
Внешний вид.
Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ"
Рисунок № 2
Внешний вид.
Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ"
Рисунок № 3
Внешний вид.
Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ"
Рисунок № 4
Внешний вид.
Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ"
Рисунок № 5
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства -
Номер записи - 195320
ID в реестре СИ - 1420564
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Обозначение отсутствует, АСН,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ")
Страна - РОССИЯ
Населенный пункт - Хабаровский край, г. Комсомольск-на-Амуре
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2488 от 2024.10.17 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86977-22 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
86978-22 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
86979-22 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
86980-22 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
86981-22 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
86982-22 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
86983-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
86993-22 |
Резервуар стальной вертикальный цилиндрический, РВСП-700 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
86994-22 |
Резервуар стальной вертикальный цилиндрический, РВС-300 Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
5 лет |
|
93504-24 |
Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ", Обозначение отсутствует Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ") (РОССИЯ Хабаровский край, г. Комсомольск-на-Амуре) |
ОТ МП |
2 года |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Система автоматизированная налива нефтепродуктов в автомобильные цистерны ООО "РН-Комсомольский НПЗ" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Хабаровский ЦСМ Хабаровский край |
16440 | 16440 |
Программное обеспечение
Программное обеспечение (далее - ПО) системы предназначено для осуществления отпуска нефтепродуктов, а также для учета отгружаемой продукции. ПО устанавливается на АРМ оператора. ПО системы разделено на метрологически значимое ПО и метрологически незначимое ПО.
Метрологически значимое ПО хранит все процедуры, функции и программы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений, а также защиту и идентификацию ПО. Метрологически незначимое ПО хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (несвязанные с измерениями параметров технологического процесса).
Основные функции ПО:
-
- прием данных с ПР;
-
- идентификация и защита ПО;
-
- сбор и отображение измерительной информации;
-
- контроль и самодиагностика заземления автоцистерн;
-
- управление режимами налива;
-
- управление запорной арматурой;
-
- сбор и отображение (визуализация) на экране АРМ оператора мнемосхем оборудования с индикацией всех основных режимов работы (состояния контроллера, состояния датчиков, величины расхода, отображение текущих и выполненных заданий на налив, отображения журнала событий);
-
- формирование отчетных документов на основе информации, хранимой в базе данных - сменного отчета, списка наливов, товарно-транспортной накладной;
-
- архивирование и хранение в базе данных параметров технологического процесса -объема, массы налитого нефтепродукта - минимум в течении одного календарного года;
-
- контроль датчиков безопасности;
-
- возможность интеграции с системой верхнего уровня по протоколу стандарта OPC или путем доступа к базе данных АРМ оператора;
-
- аварийное отключение процесса налива в случае возникновения нештатной ситуации.
Идентификационные данные ПО системы приведены в таблице 1.
Таблица 1 -
данные ПО системы
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Автоматизация отпуска и приема нефтепродуктов |
|
Номер версии (идентификационный номер) ПО |
13.Х.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 99. | |
Уровень защиты ПО системы «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, титульные листы руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в инструкции «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений системой автоматизированной налива нефтепродуктов в автомобильные цистерны ООО «РН-Комсомольский НПЗ», аттестованной ООО «ПРОММАШ ТЕСТ Метрология», свидетельство об аттестации методики (метода) измерений № 031/RA.RU.314404/2024 от 23 апреля 2024 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.
ПравообладательОбщество с ограниченной ответственностью «РН-Комсомольский НПЗ» (ООО «РН-Комсомольский НПЗ»)
ИНН 2703032881
Юридический адрес: 681007, Хабаровский край, г. Комсомольск-на-Амуре, ул. Ленинградская, д. 115
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Принцип действия системы основан на измерении расходомером массовым массового расхода, массы, объемного расхода и объема нефтепродукта. Выходной цифровой сигнал с расходомера массового поступает на соответствующий вход контроллера, который обрабатывает его по реализованному в нем алгоритму и далее по цифровому каналу связи передает на автоматизированное рабочее место (далее - АРМ) оператора.
Система конструктивно состоит из:
-
- эстакад верхнего и нижнего налива;
-
- установки налива;
-
- АРМ оператора с программным обеспечением.
Эстакады состоят из:
-
- площадки оператора;
-
- консоли верхнего налива (6 штук);
-
- консоли нижнего налива (3 штук).
В состав установки налива входят:
-
- технологическая обвязка;
-
- система автоматизации;
-
- измерительные каналы (далее - ИК) массы и объема отгружаемого нефтепродукта.
В систему автоматизации входят:
-
- посты местного управления;
-
- устройства и блоки местной сигнализации;
-
- устройства заземления автоцистерн.
В состав ИК массы отгружаемого нефтепродукта входят:
-
- контроллер БРИГ-015-К003 (далее - контроллер);
-
- преобразователи расхода: расходомер массовый Promass (модификации Promass 300, Promass 500) с первичным преобразователем расхода Promass F и электронным преобразователем Promass 300 (далее - Promass 300) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 68358-17) или расходомер массовый Promass с первичным преобразователем расхода (датчиком) Promass F и электронным преобразователем 83 (далее - Promass 83F) (регистрационный номер 15201-11).
В состав ИК объема отгружаемого нефтепродукта входят:
-
- контроллер;
-
- Promass 3ОО (регистрационный номер 68358-17) или Promass 83F (регистрационный номер 15201-11).
В технологическую обвязку входят:
-
- рамная металлоконструкция;
-
- фильтры-газоотделители для отделения газов, скапливающихся в подающем трубопроводе;
-
- запорно-регулирующая арматура.
АРМ оператора представляет собой персональный компьютер с установленным на нем программным обеспечением.

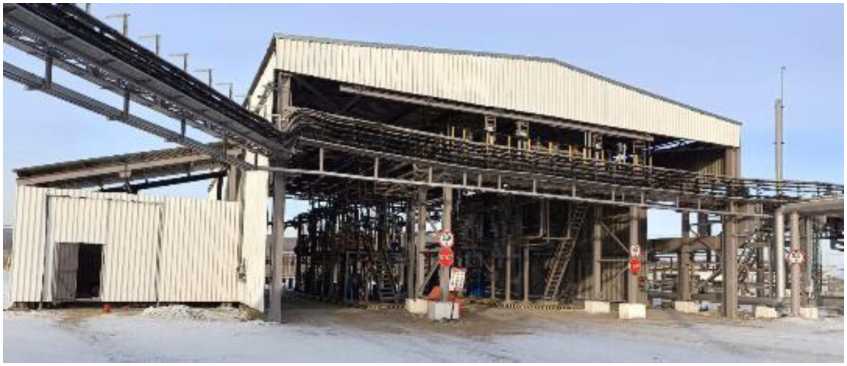

Общий вид системы представлен на рисунке 1.
Рисунок 1 - Общий вид системы

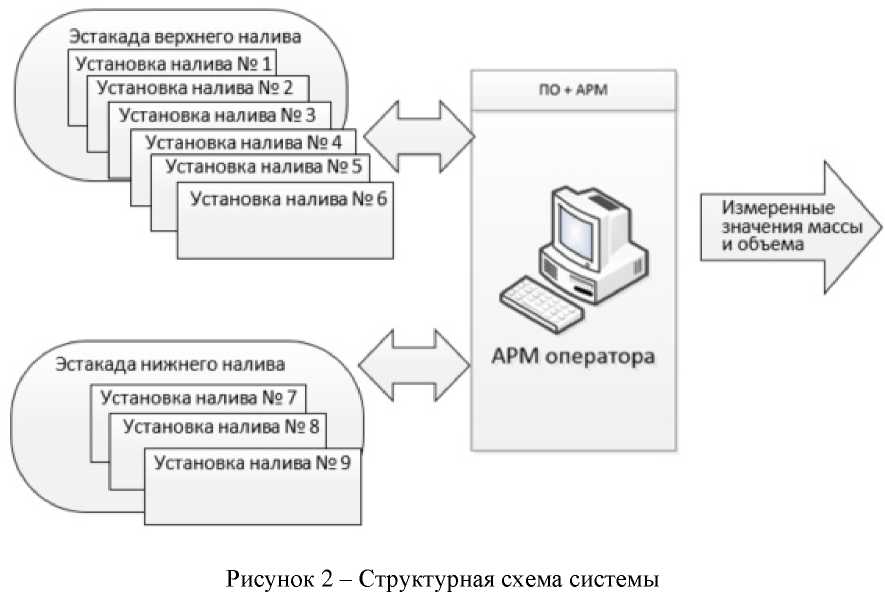

Структурная схема системы представлена на рисунке 2.
Для защиты метрологических характеристик от несанкционированных изменений (корректировок) в системе предусмотрен многоступенчатый контроль для доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
К данному типу средств измерений относится система с заводским номером 01.
Заводской номер системы, состоящий из двух арабских цифр, и знак утверждения типа наносятся типографским способом на маркировочную табличку, которая закреплена в операторной рядом с АРМ оператора. Общий вид маркировочной таблички системы и места нанесения знака утверждения типа и заводского номера приведены на рисунке 3.
POCHEetiTb
Систем И aiiiuMJiTHJiipoBiilluaM U алии а иефт« продуктов в авто моб иль и ыо цистерны ООО «РН-Комсомольский НПЗ»
И л оюцигель: ООО «PH-Комсомольский НИЗ»
Заиодской номер: U1
Рисунок 3 - Общий вид маркировочной таблички системы

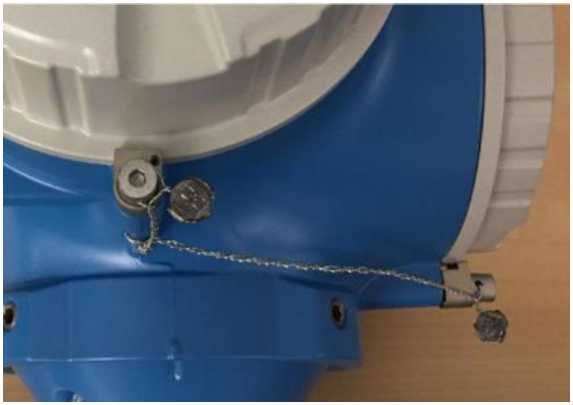

Пломбирование крышек электронного преобразователя Promass 300 и Promass 83F осуществляется с помощью контровочной проволоки, проведенной через специальное отверстие, фиксирующих отвинчивание крышек, и пластмассовой (свинцовой) пломбы.

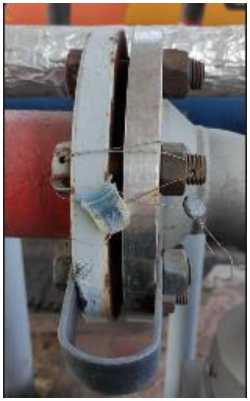

Пломбирование фланцев Promass 300 и Promass 83F осуществляется с помощью контровочной проволоки, проведенной через отверстия на болтах, расположенных на диаметрально противоположных фланцах, и пластмассовой (свинцовой) пломбы. Схема пломбировки Promass 300 и Promass 83F приведена на рисунке 4.
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки Promass 300 и Promass 83F
Знак поверки наносится методов давления на пломбы, установленные в соответствии с рисунком 4.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Минимальная измеряемая доза отпускаемого нефтепродукта, кг (дм3) |
1400 (2000) |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродукта, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений объема нефтепродукта, % |
±0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество установок налива нефтепродуктов |
9 |
|
Измеряемая среда |
дизельное топливо по СТО 74558829-0571-2017, бензин по ГОСТ 32513-2013, керосин |
|
Плотность нефтепродукта, кг/м3 |
от 700 до 990 |
|
Расход (производительность) нефтепродукта, т/ч1)’ не более |
90 |
|
Рабочее давление нефтепродукта, МПа |
от 0,5 до 1,6 |
|
Рабочая температура нефтепродукта, °С |
от -45 до 50 |
|
Параметры электрического питания:
|
380-38; 220+22 50±1 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: а) температура окружающей среды, °С:
б) относительная влажность, %:
в) атмосферное давление, кПа |
от -45 до +50 от +15 до +25 до 95, без конденсации влаги до 80, без конденсации влаги от 84,0 до 106,7 |
|
1) Обеспечивается насосом и корректируется при помощи АРМ оператора, исходя из протяженности и диаметра всасывающего и напорного трубопроводов, величины их гидравлического сопротивления, высоты расположения резервуаров. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч |
20000 |
