Принцип действия средств измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Измеренное значение массы и информация о цене единицы товара (продукта) используется для вычисления его стоимости. Результаты измерений и расчета стоимости отображаются в визуальной форме на дисплее.

Терминология и обозначения метрологических характеристик приведены в соответствии с ГОСТ OIML R 76-1—2011.

Конструктивно средства измерений состоят из следующих функциональных узлов:

• -  грузоприемное устройство (далее — ГПУ), механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик);

• - электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара на основе заранее введенной оператором цены за единицу товара;

• - показывающее устройство;

• - клавиатура оператора и функциональные клавиши.

Средства измерений снабжены следующими устройствами и функциями:

• - устройство первоначальной установки на нуль;

• - устройство автоматической установки на нуль;

• - устройство слежения за нулем;

• - устройство уравновешивания тары - устройство выборки массы тары.

Маркировочная табличка средств измерений выполнена в виде ламинированной наклейки, разрушаемой при снятии. Маркировочная табличка средств измерений наносится на боковую часть корпуса средства измерений и содержит следующие основные данные, нанесенные методом термотрансферной печати:

• - наименование и обозначение средств измерений;

• - товарный знак предприятия-изготовителя или его полное наименование;

  • - знак утверждения типа средств измерений;

  • - значение максимальной нагрузки Max1/Max2/Max3;

  • - значение минимальной нагрузки (Min);

  • - значение поверочного интервала (e1/e2/e3);

  • - значение действительной цены деления (шкалы) (d1/d2/d3);

  • - диапазон уравновешивания массы тары (выборки) (Т-);

  • - диапазон рабочих температур;

  • - заводской (серийный) номер средств измерений.

  Заводской номер, идентифицирующий каждый экземпляр

средства измерений, наносится на маркировочную табличку посредством лазерной печати в виде цифрового обозначения, состоящего из арабских цифр.

Средства измерений изготавливаются трёхинтервальными в двух модификациях, отличающихся расположением дополнительного показывающего устройства на корпусе средства измерений, или на стойке.

Обозначение модификаций средств измерений имеет вид: X01-A1-30-A2, где:

X01 - идентификационный номер изготовителя;

30 -максимальная нагрузка;

A1 - положение дополнительного дисплея показывающего устройства:

• - на корпусе средства измерений (модификация без стойки);

• - на стойке (модификация со стойкой), если присутствует;

A2 - наличие интерфейса RS-232/USB:

• - если присутствует.

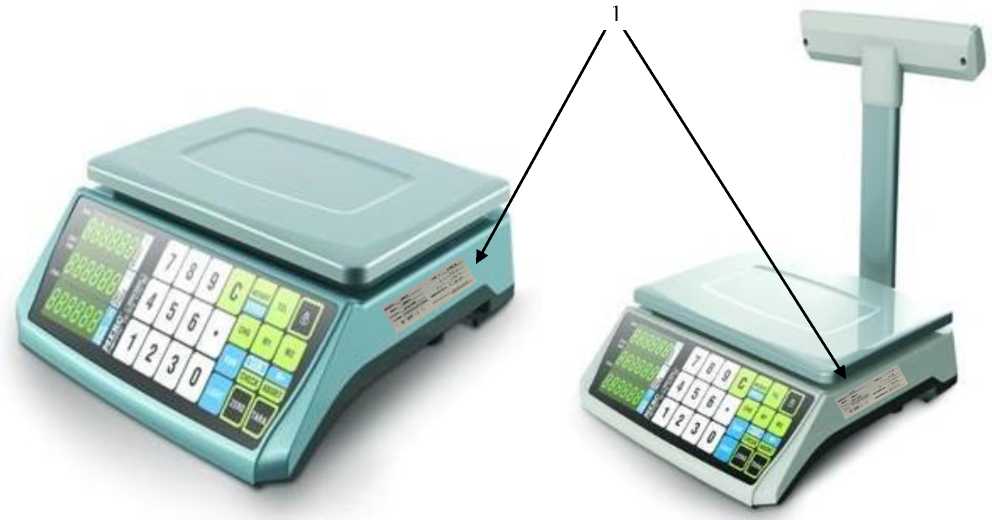

Общий вид средств измерений различного конструктивного исполнения представлен на рисунке 1.

Рисунок 1 - Общий вид средств измерений (1- место нанесения маркировочной таблички)

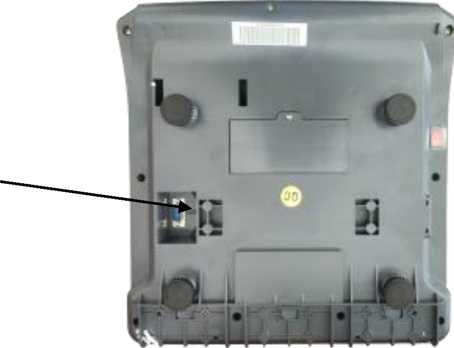

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

Место пломбирования

Рисунок 2 - Схема пломбировки средств измерений от несанкционированного доступа (свинцовая или пластиковая пломба)

Нанесение знака поверки на средства измерений не предусмотрено.
