Номер по Госреестру СИ: 93561-24
93561-24 Рулетки измерительные металлические
(Geobond)
Назначение средства измерений:
Рулетки измерительные металлические Geobond (далее - рулетки) - предназначены для измерений линейных размеров объектов.
Внешний вид.
Рулетки измерительные металлические
Рисунок № 1
Внешний вид.
Рулетки измерительные металлические
Рисунок № 2
Внешний вид.
Рулетки измерительные металлические
Рисунок № 3
Внешний вид.
Рулетки измерительные металлические
Рисунок № 4
Внешний вид.
Рулетки измерительные металлические
Рисунок № 5
Внешний вид.
Рулетки измерительные металлические
Рисунок № 6
Общие сведения
Дата публикации - 24.10.2024
Срок свидетельства - 23.10.2029
Номер записи - 195374
ID в реестре СИ - 1420740
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Рулетка измерительная металлическая Geobond TK-50, Рулетка измерительная Geobond RX-10, мод. Geobond RX-10, RX-10, Geobond TK-50, Geobond TK-5.0, Geobond TK-30, Geobond RХ-5.0, Geobond RX-7.5, Geobond RX-5.0, Geobond RX-3.0, Geobond RX-10, Geobond RX-10,
Производитель
Изготовитель - Geoquick (Wuxi) International Trade Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 151
Выдано извещений - 3
Кол-во периодических поверок - 13
Кол-во средств измерений - 112
Кол-во владельцев - 9
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2524 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Рулетки измерительные металлические (Geobond)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Рулетки измерительные металлические (Geobond)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 6 | 4 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 95 | 91 | 95 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 8 | 5 | 3 | 3 | 8 | 5 | 3 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 32 | 32 | 30 | 2 | 0 | 31 | 30 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Рулетки измерительные металлические (Geobond)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на идентификационную наклейку и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Указания по эксплуатации» документа «Рулетки измерительные металлические Geobond. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Geoquick (Wuxi) International Trade Co., Ltd., КНР.
ПравообладательGeoquick (Wuxi) International Trade Co., Ltd., КНР
Адрес: Unit 617, Jin Yuan Building, No.2-2 Xiang Jiang Road, New district, Wuxi city,
Jiangsu province, 214028 China
Телефон: +86 (139) 0151 5868
E-mail: info@geoquick.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Правообладатель
Geoquick (Wuxi) International Trade Co., Ltd., КНРАдрес: Unit 617, Jin Yuan Building, No.2-2 Xiang Jiang Road, New district, Wuxi city,
Jiangsu province, 214028 China
Телефон: +86 (139) 0151 5868
E-mail: info@geoquick.cn
Принцип измерений основан на прямых измерениях линейных размеров непосредственным сравнением с измерительной шкалой рулетки.
Рулетки представляют собой металлическую ленту с нанесенной измерительной шкалой, с миллиметровыми, сантиметровыми и метровыми интервалами, помещенную в корпус с механизмом наматывания. Рулетки с закрытым корпусом имеют вытяжной конец в виде прямоугольного торца, рулетки с открытым корпусом имеют вытяжной конец в виде кольца.
Рулетки выпускаются в нескольких модификациях, отличительные особенности каждой из которых приведены в таблице 1.
Таблица 1 - Отличительные особенности
|
Модификация |
Номинальная длина, м |
Тип корпуса |
Сталь |
Лента |
Покры тие |
Шкала |
|
Geobond RX-2.0 |
2 |
Закрытый |
Углеродистая |
Желобчатая |
Нейлон |
С одной стороны |
|
Geobond RX-3.0 |
3 |
Закрытый |
Углеродистая |
Желобчатая |
Нейлон |
С двух сторон |
|
Geobond RX-5.0 |
5 |
Закрытый |
Углеродистая |
Желобчатая |
Нейлон |
С двух сторон |
|
Geobond RX-7.5 |
7.5 |
Закрытый |
Углеродистая |
Желобчатая |
Нейлон |
С двух сторон |
|
Geobond RX-10 |
10 |
Закрытый |
Углеродистая |
Желобчатая |
Нейлон |
С двух сторон |
|
Geobond TK-30 |
30 |
Открытый |
Углеродистая |
Плоская |
Нейлон |
С одной стороны |
|
Geobond TK-50 |
50 |
Открытый |
Углеродистая |
Плоская |
Нейлон |
С одной стороны |
|
Geobond TK-100 |
100 |
Открытый |
Углеродистая |
Плоская |
Нейлон |
С одной стороны |
Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, на корпус рулетки в виде наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
Рулетки выпускаются под товарным знаком О—, который вместе с модификацией наносится на корпус рулетки в виде наклейки. Общий вид рулеток измерительных металлических представлен на рисунке 1.
б)
в)
а)
г)
д)

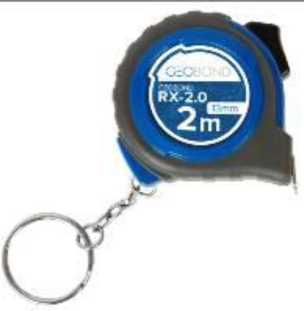

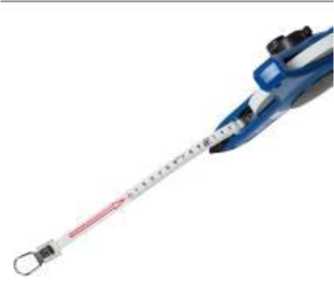

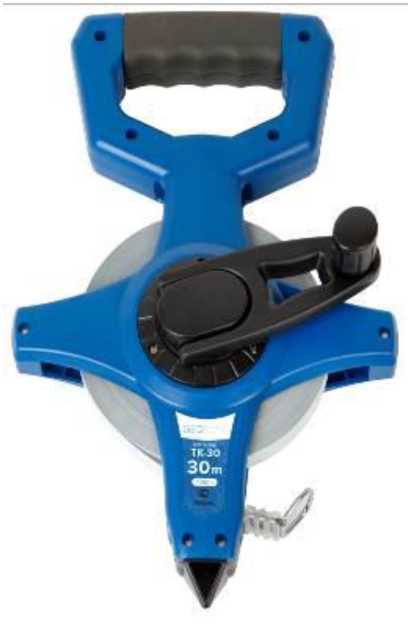

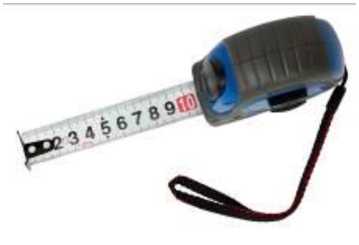

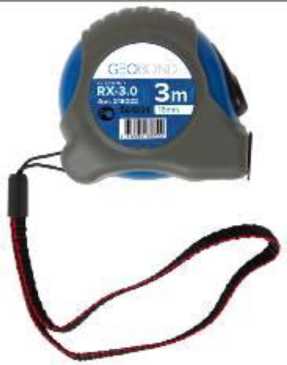

Рисунок 1 - Общий вид рулеток Geobond модификаций:
а) Geobond RX-2.0; б) Geobond RX-3.0, Geobond RX-5.0, Geobond RX-7.5, Geobond RX-10;
в) Geobond TK-30, Geobond TK-50, Geobond TK-100; г) шкала и вытяжной конец желобчатой ленты; д) шкала и вытяжной конец плоской ленты
Место нанесения знака утверждения типа
а)
б)
в)
|
GEOBONt? RX-3.0 Арт. Г15002 |
Зт | |
|
. ц |
■ |
1 |
|
к. | ||
Место нанесе ния заводского номера средства измерений
Рисунок 2 -
Места нанесения знака утверждения типа и заводского номера средства измерений модификаций:
а) Geobond RX-2.0; б) Geobond RX-3.0, Geobond RX-5.0, Geobond RX-7.5, Geobond RX-10; в) Geobond TK-30, Geobond TK-50, Geobond TK-100
Пломбирование рулеток Geobond не предусмотрено.
Таблица 2 - Основные
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы для модификаций, м: | |
|
Geobond RX-2.0 |
2,0 |
|
Geobond RX-3.0 |
3,0 |
|
Geobond RX-5.0 |
5,0 |
|
Geobond RX-7.5 |
7,5 |
|
Geobond RX-10 |
10,0 |
|
Geobond TK-30 |
30,0 |
|
Geobond TK-50 |
50,0 |
|
Geobond TK-100 |
100,0 |
|
Допускаемое отклонение действительной длины интервалов шкалы при температуре +20 °С *, мм, не более: |
±0,15 |
|
- миллиметрового | |
|
- сантиметрового |
±0,20 |
|
- дециметрового |
±0,30 |
|
- метрового и более |
± r0,30+0,15-(L-1)l, |
|
где L-число полных и неполных метров | |
|
для рулеток с плоской лентой - при рабочем усилии натяжения (5,0±0,5) кг | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Ширина желобчатой ленты для модификаций, мм: | |
|
Geobond RX-2.0 |
13,0±0,2 |
|
Geobond RX-3.0 |
16,0±0,2 |
|
Geobond RX-5.0, Geobond RX-7.5, Geobond RX-10 |
25,0±0,2 |
|
Ширина плоской ленты для модификаций, мм: | |
|
Geobond TK-30, Geobond TK-50, Geobond TK-100 |
13,0±0,2 |
|
Толщина ленты, мм, не более: - желобчатой для модификаций Geobond RX-2.0, Geobond RX-3.0, Geobond RX-5.0, Geobond RX-7.5, Geobond RX-10 |
0,145±0,05 |
|
- плоской для модификаций Geobond TK-30, Geobond TK-50, Geobond TK-100 |
0,39±0,05 |
|
Ширина штриха ленты, мм |
0,20±0,05 |
|
Отклонение от перпендикулярности штрихов шкалы к рабочей кромке ленты, не более |
30' |
|
Габаритные размеры (ДхШ^В) для модификаций, мм, не более: | |
|
Geobond RX-2.0 |
50x50x23 |
|
Geobond RX-3.0 |
70x70x35 |
|
Geobond RX-5.0 |
80x75x45 |
|
Geobond RX-7.5 |
90x85x45 |
|
Geobond RX-10 |
90x85x45 |
|
Geobond TK-30 |
335x220x60 |
|
Geobond TK-50 |
405x275x60 |
|
Geobond TK-100 |
480x340x60 |
|
Масса для модификаций, кг, не более: | |
|
Geobond RX-2.0 |
0,06 |
|
Geobond RX-3.0 |
0,13 |
|
Geobond RX-5.0 |
0,27 |
|
Geobond RX-7.5 |
0,39 |
|
Geobond RX-10 |
0,415 |
|
Geobond TK-30 |
0,900 |
|
Geobond TK-50 |
1,330 |
|
Geobond TK-100 |
2,400 |
|
Температура рабочих условий, °С |
от -40 до +50 |
|
Таблица 4 - Показатели надёжности | |
|
Наименование характеристики |
Значение |
|
Полный средний ресурс, циклов*, не менее |
2000 |
* - цикл включает в себя вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет и наматывание ленты
