Номер по Госреестру СИ: 93563-24
93563-24 Регистраторы-индикаторы
(Термо-Конт МК)
Назначение средства измерений:
Регистраторы-индикаторы Термо-Конт МК (далее по тексту - регистраторы) предназначены для измерений и регистрации температуры, выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) при хранении и транспортировании различной продукции, в том числе в системе «холодовой цепи»; для измерений и регистрации температуры и относительной влажности окружающей среды.
Внешний вид.
Регистраторы-индикаторы
Рисунок № 1
Внешний вид.
Регистраторы-индикаторы
Рисунок № 2
Внешний вид.
Регистраторы-индикаторы
Рисунок № 3
Общие сведения
Дата публикации - 24.10.2024
Срок свидетельства - 23.10.2029
Номер записи - 195376
ID в реестре СИ - 1420742
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; 1 год (при поверке канала измерений относительной влажности)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК")
Страна - РОССИЯ
Населенный пункт - г. Видное, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2524 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Регистраторы-индикаторы (Термо-Конт МК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79949-20 02.12.2025 |
Терморегистраторы-индикаторы пороговые , ТИ-2-"Т-конт МК" Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
2 года |
|
86542-22 26.08.2027 |
Термометры электронные, ТТЖК Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
2 года |
|
93563-24 23.10.2029 |
Регистраторы-индикаторы, Термо-Конт МК Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
77490-25 16.06.2030 |
Термоиндикаторы пороговые одноразовые, ТИ6-1 Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Кто поверяет Регистраторы-индикаторы (Термо-Конт МК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Регистраторы-индикаторы (Термо-Конт МК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) регистраторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в регистраторы на предприятии-изготовителе во время производственного цикла. Метрологические характеристики регистраторов нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО регистраторов-индикаторов Термо-Конт МК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.11 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регистраторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное (внешнее) ПО «Термо-Конт МК» устанавливается на ПК и применяется для настройки таких параметров регистраторов, как: количество пороговых значений, период измерения температуры и относительной влажности, длительность записи и время задержки начала измерений («отложенный» старт) и других.
Автономное (внешнее) ПО «Термо-Конт МК» устанавливается на смартфон или иное совместимое устройство под управлением операционной системы Android или iOS и применяется для настройки таких параметров регистраторов, как: количество пороговых значений, период измерения температуры и относительной влажности, длительность записи и время задержки начала измерений («отложенный» старт) и других.
Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляется потребителем самостоятельно.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Запуск регистрации» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 56940-2016/EN 12830:1999 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-019-70082873-2024 Регистраторы-индикаторы Термо-Конт МК. Технические условия.
Правообладательответственностью
«Термоконт-МК»
Общество с ограниченной
(ООО «Термоконт-МК»)
ИНН 7743506696
Юридический адрес: 142700, Московская обл., г. о. Ленинский, г. Видное, ш. Белокаменное, д. 10/2, стр. 5, помещ. 38
Телефон: +7 (495) 120-00-50
E-mail: termo@termokont.ru
Web-сайт: www.termokont.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
ответственностью«Термоконт-МК»
Общество с ограниченной
(ООО «Термоконт-МК»)
ИНН 7743506696
Юридический адрес: 142700, Московская обл., г. о. Ленинский, г. Видное, ш. Белокаменное, д. 10/2, стр. 5, помещ. 38
Телефон: +7 (495) 120-00-50
E-mail: termo@termokont.ru
Web-сайт: www.termokont.ru
Изготовители ответственностью
«Термоконт-МК»
Общество с ограниченной
(ООО «Термоконт-МК»)
ИНН 7743506696
Юридический адрес: 142700, Московская обл., г. о. Ленинский, г. Видное, ш. Белокаменное, д. 10/2, стр. 5, помещ. 38
Адрес места осуществления деятельности: 142700, Московская обл., г. о. Ленинский, г. Видное, ш. Белокаменное, д. 10/2, стр. 5, помещ. 38
Телефон: +7 (495) 120-00-50
E-mail: termo@termokont.ru
Web-сайт: www.termokont.ru
Общество с ограниченной ответственностью «ИНКОБО» (ООО «ИНКОБО»)
ИНН 7709998744
Юридический адрес: 109028, г. Москва, ул. Яузская, д. 5, оф. 102, помещ. XVI, ком. 6
Адрес места осуществления деятельности: 109028, г. Москва, ул. Яузская, д. 5, оф. 102, помещ. XVI, ком. 6
Тел. (факс): + 7 (495) 120 0050
E-mail: termo@termokont.ru
Web-сайт: www.termokont.ru
Принцип действия регистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и относительной влажности и поступающих в электронный блок от встроенных и внешних первичных преобразователей (датчиков) температуры и относительной влажности, в цифровой код.
Каждый регистратор является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (только для модификации «РОСА») в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в регистраторах, происходит в виде отчетного файла формата «.pdf» или «.csv», а также запись в них новых установочных параметров производится с помощью совместимого устройства (персонального компьютера, смартфона и т.п.). Подключение регистратора к устройству может осуществляться посредством интерфейса USB (для персонального компьютера) или технологии «Bluetooth» (для смартфона под управлением операционной системы Android или iOS, или для иного совместимого устройства). Подключение регистратора к совместимому устройству с помощью «Bluetooth», доступно при наличии соответствующей опции в регистраторе.
Регистраторы-индикаторы Термо-Конт МК изготавливаются следующих модификаций: «ЗАРЯ» и «РОСА». Модификации регистраторов отличаются друг от друга по метрологическим и техническим характеристикам.
Регистраторы-индикаторы Термо-Конт МК модификации «ЗАРЯ» конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры, имеют ЖК-дисплей с отображением измеряемой температуры, а также дополнительной информации. В корпус регистраторов встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. В нижней части корпуса имеется разъем для подключения внешнего датчика температуры.
Регистраторы-индикаторы Термо-Конт МК модификации «РОСА» конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры и относительной влажности, имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности, а также дополнительной информации. В корпус регистраторов встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. В нижней части корпуса имеется разъем для подключения внешнего датчика температуры.
Цветовая гамма корпуса и этикеток регистраторов может быть изменена по решению Изготовителя в одностороннем порядке.
На рисунках 1-3 представлены фотографии общего вида регистраторов.
Место нанесения заводского номера

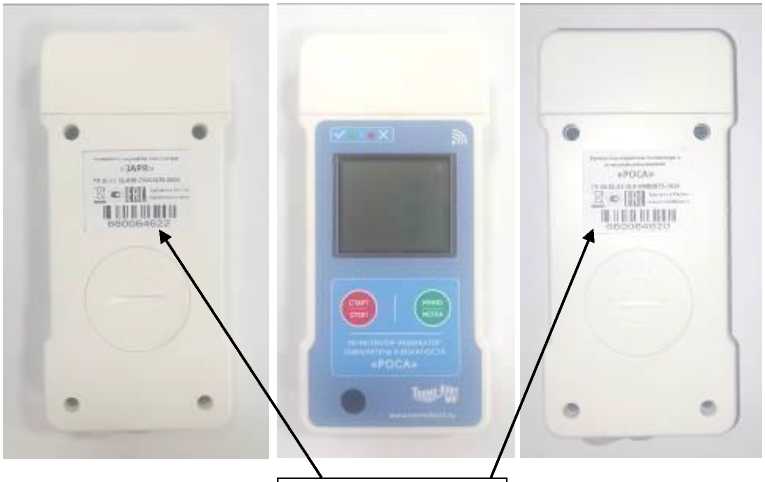

Рисунок 2 - Общий вид регистраторов-индикаторов Термо-Конт МК модификации «РОСА»

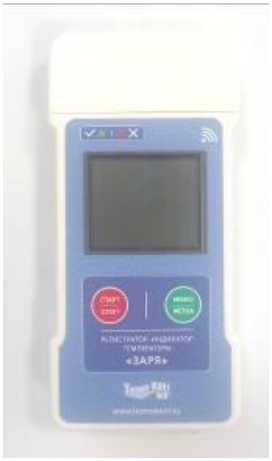

Рисунок 1 - Общий вид регистраторов-индикаторов Термо-Конт МК модификации «ЗАРЯ»

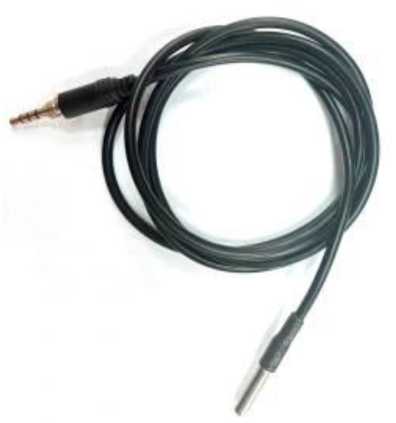

Рисунок 3 - Общий вид внешнего датчика температуры
Пломбирование регистраторов не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпусе регистраторов. Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Регистратор-индикатор |
Термо-Конт МК (обозначение модификации - в соответствии с заказом) |
В соответствии с заказом (минимальное количество 1 шт.) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Внешний подключаемый датчик температуры |
- |
1 шт. (по дополнительному заказу) |
|
Батарея типа CR2450 |
- |
1 шт. |
|
Программное обеспечение(*) |
- |
- |
|
Примечания: (*) - доступно для свободного скачивания на сайте www.termokont.ru | ||
регистраторов-
Метрологические и основные технические характеристики индикаторов Термо-Конт МК приведены в таблице 2.
регистраторов-
Таблица 2 - Метрологические и основные технические характеристики индикаторов Термо-Конт МК
|
Наименование характеристики |
Значение (в зависимости от модификации) | |
|
«ЗАРЯ» |
«РОСА» | |
|
Диапазон измерений температуры, °C:
|
от -30 до +70 от -40 до +70 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры встроенным датчиком, °C |
±0,3 (в диапазоне от -20 до +40 включ.); ±0,5 (в диапазоне от -30 до -20 не включ. и св. +40 до +70 включ.) | |
|
Пределы допускаемой абсолютной погрешности измерений температуры внешним датчиком, °C |
±0,3 (в диапазоне от -20 до +40 включ.) ±0,5 (в диапазоне от -40 до -20 не включ. и св. +40 до +70 включ.) | |
|
Диапазон измерений относительной влажности, % |
- |
от 5 до 85 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
- |
±4,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
- |
±5,0 |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 | |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 120 | |
|
Номинальное напряжение питания (от сменной литиевой батареи типа CR2450), В |
3 | |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
112x53x16 | |
|
Масса (без внешнего датчика температуры), г, не более |
60 | |
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм, не более |
30 | |
|
Наименование характеристики |
Значение (в зависимости от модификации) | |
|
«ЗАРЯ» |
«РОСА» | |
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм, не более |
5 | |
|
Длина соединительного кабеля внешнего датчика температуры (с разъемом подключения), мм, не более |
1150 | |
|
Рабочие условия эксплуатации:
|
от -30 до +70 95 (без конденсации) | |
|
Интерфейс связи с совместимым устройством |
USB, Bluetooth(2) | |
|
Объем памяти, записей, не более |
20 000 | |
|
Средний срок службы, лет, не менее |
3 | |
|
Примечания:
| ||
