Номер по Госреестру СИ: 93573-24
93573-24 Измерители комбинированные
(А-30)
Назначение средства измерений:
Измерители комбинированные А-30 (далее - измерители) предназначены для измерения скорости воздушного потока и температуры воздушного потока.
Внешний вид.
Измерители комбинированные
Рисунок № 1
Внешний вид.
Измерители комбинированные
Рисунок № 2

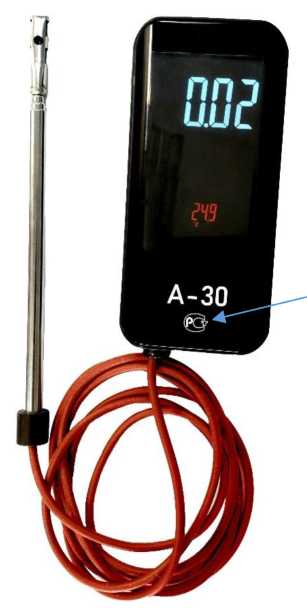

Внешний вид.
Измерители комбинированные
Рисунок № 3
Общие сведения
Дата публикации - 24.10.2024
Срок свидетельства - 23.10.2029
Номер записи - 195386
ID в реестре СИ - 1420752
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители комбинированные (А-30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72329-18 06.09.2029 |
Измерители комбинированные, ТАММ-20М Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
85800-22 |
Установка аэродинамическая, АИУ-80 Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр") (РОССИЯ г. Екатеринбург) |
ОТ МП |
2 года |
|
93573-24 23.10.2029 |
Измерители комбинированные, А-30 Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Кто поверяет Измерители комбинированные (А-30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители комбинированные (А-30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенного ПО. Встроенное ПО является метрологически значимым. Работой встроенного ПО управляет микроконтроллер, установленный внутри корпуса измерителя на электронной плате. Встроенное ПО предназначено для преобразования, полученного с первичного преобразователя аналогового сигнала в цифровой и сопоставления его соответствующим единицам измеряемой величины. Встроенное ПО представляет собой программу, установленную в микроконтроллер путем записи в его память при производстве измерителя. Защита ПО осуществляется путем записи битов защиты при программировании микроконтроллера в процессе производства измерителя. Установленные биты защиты запрещают чтение и запись памяти микроконтроллера, поэтому модификация ПО невозможна. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Testair-A-30 |
|
Номер версии (идентификационный номер) ПО |
не ниже v.I.x.x |
|
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «высокий».
Знак утверждения типа
Знак утверждения типананосится на блок управления и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» «Измеритель комбинированный А-30» руководства по эксплуатации 63923898.265152.005 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-63923898-004-2023 Измеритель комбинированный А-30. Технические условия
ПравообладательОбщество с ограниченной ответственностью «ТестЭйр» (ООО «ТестЭйр»)
ИНН 6670268815
Юридический адрес: 620137, г. Екатеринбург, ул. Вилонова, д. 16, кв. 83
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 966-29-70
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Конструктивно измерители состоят из блока управления и первичного преобразователя.
Принцип действия измерителей при определении скорости воздушного потока основан на изменении теплового баланса между принудительно нагреваемой термопарой и окружающей средой при изменении скорости воздушного потока. Под воздействием воздушного потока происходит охлаждение термопары, что приводит к уменьшению ЭДС термопары.
Измерение температуры потока воздуха осуществляется с помощью той же термопары без принудительного подогрева. ЭДС термопары изменяется в зависимости от температуры воздушного потока.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на панели и таблички, прикрепляемые к корпусу методом наклейки, в виде цифрового обозначения.
несанкционированного доступа, нанесение знака поверки
Пломбирование от на измеритель не предусмотрено.
Общий вид измерителя с указанием места нанесения заводского номера представлен на рисунке 1.
Общий вид измерителя с указанием места нанесения знака утверждения типа представлен на рисунке 2.
Место нанесения заводского номера
Рисунок 1 - Общий вид измерителя с указанием места нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид измерителя с указанием места нанесения знака утверждения типа
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,10 + 0,05^V(*)) |
|
Диапазон измерений температуры, °С |
от -20 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздушного потока, °С |
±1 |
|
Примечание: () - V - Значение измеряемой скорости воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - от внутреннего источника питания напряжением, В |
4,2 |
|
Габаритные размеры, мм, не более | |
|
длина |
60 |
|
ширина |
200 |
|
высота |
30 |
|
Масса, кг, не более |
0,5 |
|
-Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность окружающего воздуха, % |
от 20 до 98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
23360 |
