Сведения о средстве измерений: 93586-24 Трансформаторы напряжения

Номер по Госреестру СИ: 93586-24
93586-24 Трансформаторы напряжения
(TJC 6-G)

Назначение средства измерений:
Трансформаторы напряжения TJC 6-G (далее - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

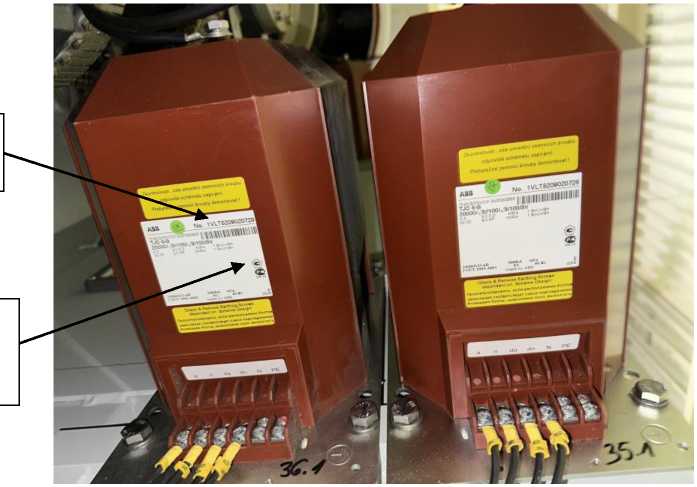

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 24.10.2024
Срок свидетельства -
Номер записи - 195399
ID в реестре СИ - 1420766
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

TJC 6-G,

Производитель

Изготовитель - ABB s.r.o
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения (TJC 6-G)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ABB s.r.o

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93586-24

Трансформаторы напряжения, TJC 6-G
ABB s.r.o (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
93869-24

Трансформаторы напряжения, UMZ17-1F
ABB s.r.o (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (TJC 6-G)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОКОМПЛЕКС"
(RA.RU.311677)
  • TJC 6-G
  • 26 14 12 0 26 14 12

    Стоимость поверки Трансформаторы напряжения (TJC 6-G)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в паспорте в разделе 3 «Методы измерений».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    ABB s.r.o, Чешская Республика

    Адрес юридического лица: Videnska 117, 619 000 Brno, Czech Republic

    Изготовитель

    ABB s.r.o, Чешская Республика
    Адрес: Videnska 117, 619 000 Brno, Czech Republic

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    ABB s.r.o, Чешская Республика
    Адрес юридического лица: Videnska 117, 619 000 Brno, Czech Republic

    Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте без существенных потерь мощности.

    Трансформаторы являются однофазными, индуктивными, заземляемые с литой изоляцией и имеют одну или две вторичные обмотки.

    Конструктивно трансформаторы напряжения представляют собой блок, состоящий из магнитопровода, первичных и вторичных обмоток, которые залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Основание трансформаторов напряжения снабжено металлической пластиной, соединенной с диэлектрическим корпусом. Для крепления трансформаторов напряжения на месте эксплуатации на металлической пластине изготовлены четыре отверстия. Трансформаторы устанавливаются в генераторное распределительное устройство типа HECS.

    Выводы первичных обмоток трансформаторов напряжения расположены на верхней части корпуса. Зажимы вторичных обмоток расположены на литом выступе корпуса.

    трансформаторы

    1VLT5209020731,

    1VLT5209020724,

    К трансформаторам напряжения данного типа относятся напряжения TJC 6-G с зав. №№ 1VLT5209020729, 1VLT5209020730, 1VLT5209020741, 1VLT5209020742, 1VLT5209020743, 1VLT5209020723, 1VLT5209020725, 1VLT5209020735, 1VLT5209020736, 1VLT5209020737.

    Заводской номер нанесен на маркировочную табличку типографическим методом в виде буквенно-цифрового кода.

    Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Нанесение знака поверки на трансформаторы напряжения в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.

    Место нанесения

    заводского номера

    Место нанесения

    знака утверждения типа

    Внешний вид. Трансформаторы напряжения (TJC 6-G), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа и заводского номера


    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    TJC 6-G

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки, В

    20000/^3

    Номинальное напряжение основной вторичной обмотки, В

    100/V3

    Номинальное напряжение дополнительной вторичной обмотки, В

    100/3

    Класс точности основной вторичной обмотки для измерений по ГОСТ 1983

    0,2

    Класс точности дополнительной вторичной обмотки для защиты по ГОСТ 1983

    Номинальная мощность основной вторичной обмотки для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А

    40

    Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А

    100

    Номинальная частота напряжения сети Гном, Гц

    50

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    40

    Габаритные размеры (длинахширинахвысота), мм, не более

    340x190x265

    Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

    У3

    (от -45 до +40)
