Номер по Госреестру СИ: 93613-24
93613-24 Акселерометры низкочастотные
(РА059)
Назначение средства измерений:
Акселерометры низкочастотные РА059 (далее - акселерометры) предназначены для измерений виброускорения.
Внешний вид.
Акселерометры низкочастотные
Рисунок № 1
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195405
ID в реестре СИ - 1420799
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2564 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Акселерометры низкочастотные (РА059)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24386-05 20.06.2027 |
Приборы виброизмерительные, "ЯНТАРЬ" и "ЯНТАРЬ-М" Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68729-17 18.09.2027 |
Станки специальные вибродиагностические, СП-180М Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
39887-20 31.12.2025 |
Приборы виброизмерительные, ОНИКС Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
82673-21 13.08.2026 |
Приборы виброизмерительные, КВАРЦ-2М Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
87469-22 08.12.2027 |
Модули контрольно-измерительные, КИМ 8108 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
87644-22 14.12.2027 |
Приборы виброизмерительные, АГАТ-2 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89316-23 14.06.2028 |
Модули контрольно-измерительные, КИМ8208 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90793-23 19.12.2028 |
Акселерометры пьезоэлектрические, ВС Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
93613-24 29.10.2029 |
Акселерометры низкочастотные, РА059 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Акселерометры низкочастотные (РА059)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Акселерометры низкочастотные (РА059)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.3 «Сведения о методиках измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 26.51.66-119-54981193-24 «Акселерометры низкочастотные РА059. Технические условия».
Общество с ограниченной (ООО «ДИАМЕХ 2000») ИНН 7722233409
Юридический адрес: 109052, г.
Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Web-сайт: www.diamech.ru
ответственностью
Москва, вн. тер. г.
«ДИАМЕХ
муниципальный
2000»
округ
Изготовитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Адрес места осуществления деятельности: 109052, г. Москва, ул. Смирновская, д. 25, стр. 12
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Web-сайт: www.diamech.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной (ООО «ДИАМЕХ 2000») ИНН 7722233409Юридический адрес: 109052, г.
Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Web-сайт: www.diamech.ru
ответственностью
Москва, вн. тер. г.
«ДИАМЕХ
муниципальный
2000»
округ
Принцип действия акселерометров заключается в следующем: при воздействии линейного ускорения кремниевый маятник элемента чувствительного отклоняется на упругом подвесе от положения равновесия. При этом изменяются значения емкостей между маятником и металлизацией стеклянных обкладок. Дебаланс емкостей преобразуется, усиливается и нормируется электронным преобразователем. При этом амплитуда выходного сигнала акселерометра пропорциональна значению действующего линейного ускорения, а знак соответствует его направлению.
К настоящему типу средств измерений относятся акселерометры следующих модификаций: PA059-XX-YYYY-ZZ, где XX - тип выхода акселерометра (1B - четырехконтактный разъем или 2D - интегрированный маслостойкий кабель c оконечным четырехконтактным разъемом); YYYY - номинальное значение коэффициента преобразования (2500 или 5000 мВ/g); ZZ - напряжение питания (12 или 15 В), которые отличаются номинальным коэффициентом преобразования, диапазоном измерений виброускорения, напряжением питания и конструктивным исполнением корпуса.

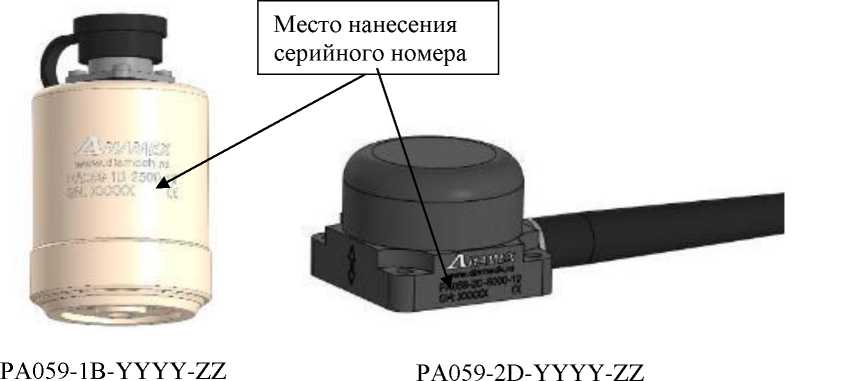

Общий вид акселерометров низкочастотных РА059 представлен на рисунке 1. Акселерометры низкочастотные РА059 не подлежат пломбированию.
Серийные номера акселерометров в цифровом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид акселерометров низкочастотных РА059
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
PA059-XX-2500-ZZ |
PA059-XX-5000-ZZ | |
|
Номинальное значение коэффициента преобразования на базовой частоте 40 Гц, мВ/(м^с-2) |
255 |
510 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
±5 |
±5 |
|
Диапазон измерений амплитудных значений виброускорения, м/с2 |
от 0,1 до 20 |
от 0,1 до 10 |
|
Нелинейность амплитудной характеристики, % |
±1 |
±1 |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ±3 %, Гц |
от 2 до 80 |
от 2 до 80 |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ±5 %, Гц |
от 0,5 до 200 |
от 0,5 до 200 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
|
Пределы допускаемого дополнительного отклонения значения коэффициента преобразования от действительного значения, вызванного изменением температуры окружающей среды, % |
±1 |
±1 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
|
Габаритные размеры, мм, не более: - PA059-1B-YYYY-ZZ (диаметр высот'а) |
39x64 |
|
- PA059-2D-YYYY-ZZ (длина ширина высот'а) |
50x50x36 |
|
Масса, г, не более: - PA059-1B-YYYY-ZZ |
100 |
|
- PA059-2D-YYYY-ZZ |
200 |
