Назначение средства измерений:
Счетчики жидкости М предназначены для измерения объема жидкости, протекающей по трубопроводу, в том числе нефти и нефтепродуктов.
Внешний вид.
Счетчики жидкости
Рисунок № 1
Внешний вид.
Счетчики жидкости
Рисунок № 2
Внешний вид.
Счетчики жидкости
Рисунок № 3
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195415
ID в реестре СИ - 1420809
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для счетчиков при измерении расхода нефти, 5 лет - для остальных
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
M-80-SP-1, M-50-SP-1,
Производитель
Изготовитель - Ningbo Fausto Industry CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2565 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Счетчики жидкости (M)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Счетчики жидкости (M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Счетчики жидкости (M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память счетчиков, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики счетчиков нормированы с учетом ПО.
Уровень защиты ПО счетчиков «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.1 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Счетчики жидкости М. Стандарт предприятия «Ningbo Fausto Industry CO., LTD».
ПравообладательNingbo Fausto Industry CO., LTD, Китай
Адрес: No. 1, Building 4, No. 68, Cishanhe Road, Chunxiao Street, Beilun District, Ningbo City, Zhejiang Province
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия счетчиков жидкости М (далее - счетчики) основан на генерации счётчиком электрических импульсов в количестве, строго пропорциональном объему пройденной через счётчик жидкости.
Счётчик состоит из камеры и движущегося ротора с лопастями, который перемещает определённый объём жидкости через счётчик. Вращение ротора передаётся на генератор электрических импульсов, которые считывает встроенный или сторонний электронный регистратор. Счётчик оснащается фильтром, газоотделителем, генератором импульсов. Дополнительно комплектуется электронным регистратором, двухпроходным электромагнитным отсекающим клапаном.
Счетчики выпускаются в следующих модификациях: M-50-KPX-1, M-80-KPX-1, M-50-TPX-1, M-80-TPX-1, M-50-SP-1, M-80-SP-1.
Счетчики маркируются следующим образом:
|
М |
- |
X1 |
- |
X2 |
Хз |
X4 |
- |
1 |
Таблица 1 - Структура условного обозначения
|
M |
Счётчик жидкости М | |
|
X1 |
Условный проход, мм: | |
|
50 | ||
|
80 | ||
|
X2 |
Код перечня принадлежностей: | |
|
K |
Фильтр, газоотделитель, отсечной клапан (см. X4), регистратор | |
|
T |
Фильтр, газоотделитель, отсечной клапан (см. X4) | |
|
S |
Фильтр, газоотделитель | |
|
Хз |
Генератор импульсов PS-100: | |
|
- |
отсутствует | |
|
P |
входит в комплект | |
|
X4 |
Двухпроходной электромагнитный клапан SV-50/80: | |
|
- |
отсутствует | |
|
X |
входит в комплект | |

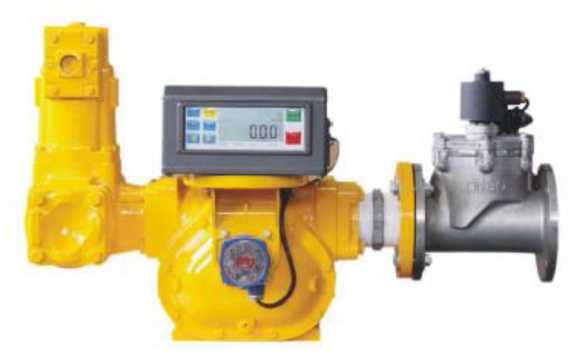

Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков

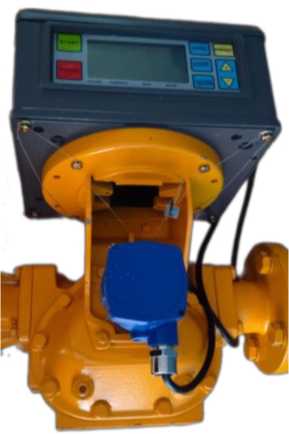

Заводской номер счетчиков, состоящий из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на маркировочную табличку, установленную на фланец. Место нанесения заводского номера представлено на рисунке 3.
