93594-24 Датчики перемещений (деформации)
(EXRC)
Назначение средства измерений:
Датчики перемещений (деформации) EXRC (далее - датчики) предназначены для измерений перемещений (деформации) материалов при проведении испытаний изделий и образцов из этих материалов на прочность.

Внешний вид.
Датчики перемещений (деформации)
Рисунок № 1

Внешний вид.
Датчики перемещений (деформации)
Рисунок № 2
Программное обеспечение
Для работы с датчиками используется программное обеспечение «DionPro», «Dion7», «LAB7», «Rumul TestLab» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе машин испытательных, и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационное наименование ПО |
DionPro+ |
Dion7 |
LAB7 |
Rumul TestLab |
|
Номер версии (идентификационный номер ПО), не ниже |
6.5 |
2.3 |
1.6 |
3.0.15 |
|
Цифровой идентификатор ПО |
FEBEC813 |
C8E91A92 |
90549361 |
82b5c0326f52ded3a8 1e7e8e8a9715cb |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Инструкции по установке» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия SANDNER Messtechnik GmbH, Германия.
SANDNER Messtechnik GmbH, Германия
Адрес: Am Winkelgraben 4, 64584 Biebesheim am Rhein, Germany
Телефон: +49 6258 98380, факс: +49 6258 98380
E-mail: info@sandner-messtechnik.com
Изготовитель
SANDNER Messtechnik GmbH, ГерманияАдрес: Am Winkelgraben 4, 64584 Biebesheim am Rhein, Germany
Телефон: +49 6258 98380, факс: +49 6258 98380
E-mail: info@sandner-messtechnik.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
SANDNER Messtechnik GmbH, ГерманияАдрес: Am Winkelgraben 4, 64584 Biebesheim am Rhein, Germany
Телефон: +49 6258 98380, факс: +49 6258 98380
E-mail: info@sandner-messtechnik.com
Принцип действия датчиков основан на преобразовании перемещения измерительных ребер, закрепленных на испытуемом образце, в деформацию измерительной пружины, на которой закреплены тензорезисторы. Изгибание пружины вызывает перемещение (деформацию) тезнорезисторов, вызывая изменение их сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации. Значение перемещения определяется тензорезистивным методом.
Датчики представляют собой так называемые датчики раскрытия трещин. Конструктивно датчики состоят из корпуса с соединительным кабелем и двух щупов с порточками на концах для фиксации щупов на испытываемом изделии (образце).
Измерение перемещений (деформации) производится на изначально фиксированной базовой длине (измерительной базе).
Датчики выпускаются в различных модификациях, отличающихся между собой значениями базовой длины, диапазона измерений и погрешности измерений, а также значениями некоторых технических характеристик.
Типовое обозначение модификаций: EXRCA-B,
где EXRC - общее обозначение типа;
A - значение базовой длины в мм. Возможные значения: 2; 3; 4; 5;
B - часть маркировки датчика Возможные значения:2о; 3о; 4о;5о.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится износостойкой краской на корпус датчиков.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид датчиков представлен на рисунке 1.
Место нанесения серийного номера показано на рисунке 2.
Пломбирование датчиков не предусмотрено. Предотвращение несанкционированного доступа к местам настройки и регулировки датчиков обеспечивается конструкцией датчика.

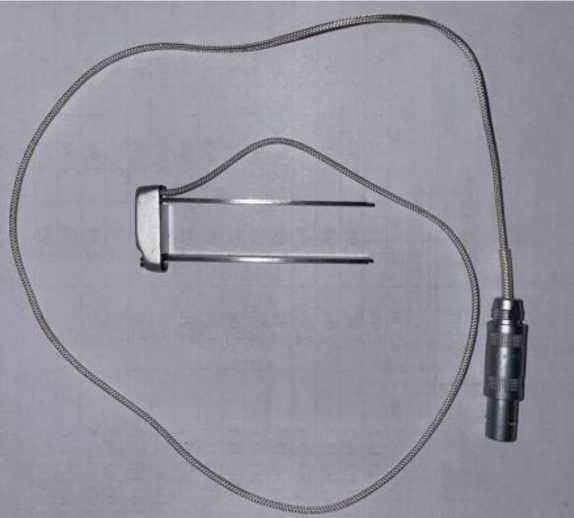

Рисунок 1 - Внешний вид датчиков перемещений (деформаций) EXRC
Место нанесения серийного номера

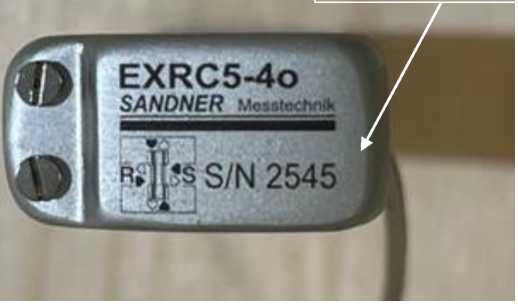

Рисунок 2 - Общий вид идентификационных данных датчиков
Таблица 2 -
|
Модификация |
Базовая длина, мм |
|
EXRC2-B |
2 |
|
EXRC3-B |
3 |
|
EXRC4-B |
4 |
|
EXRC5-B |
5 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -196 до +220 от 40 до 80 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 5 до 10 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
20x10x67 |
|
Масса, г, не более |
8 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
1000 |
