Номер по Госреестру СИ: 93602-24
93602-24 Нутромеры микрометрические самоцентрирующиеся SHAN
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры микрометрические самоцентрирующиеся SHAN (далее по тексту -нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий.
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 1
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 2
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 3
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 4
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 5
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 6
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 7
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 8
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся SHAN
Рисунок № 9
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195424
ID в реестре СИ - 1420818
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НМТЦ 6-8 мм, ц.д. 0,001 мм, НМТЦ, НМТ-Ц, НМТ 8-10 0,005, НМТ 6-8 0,001, НМТ 50-100 0,005, НМТ 40-50 0,005, НМТ 30-40 0,005, НМТ 20-50 0,005, НМТ 16-20 0,005, НМТ 12-16 0,005, НМТ 10-12 0,001, НМТ, НМ-C,
Производитель
Изготовитель - Guilin Measuring & Cutting Tool Co. Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Статистика
Кол-во поверок - 88
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2565 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Нутромеры микрометрические самоцентрирующиеся SHAN (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Guilin Measuring & Cutting Tool Co. Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89203-23 01.06.2028 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует Guilin Measuring & Cutting Tool Co. Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93602-24 29.10.2029 |
Нутромеры микрометрические самоцентрирующиеся SHAN, Обозначение отсутствует Guilin Measuring & Cutting Tool Co. Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Нутромеры микрометрические самоцентрирующиеся SHAN (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 62 | 47 | 62 | 0 | 0 | 62 | 62 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 8 | 2 | 14 | 0 | 16 | 2 | 14 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 8 | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Нутромеры микрометрические самоцентрирующиеся SHAN (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров микрометрических самоцентрирующихся SHAN.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Measuring & Cutting Tool Co. Ltd «Нутромеры микрометрические самоцентрирующиеся SHAN».
ПравообладательGuilin Measuring & Cutting Tool Co. Ltd, КНР Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, помещ. 2
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого внутреннего диаметра отверстия. Результат измерений считывается по шкалам стебля и барабана или по цифровому отсчетному устройству.
Нутромеры изготавливаются следующих модификаций:
-
- НМТ - нутромер микрометрический трехточечный, с отсчетом по шкалам стебля и барабана;
-
- НМТ-Ц - нутромер микрометрический трехточечный с цифровым отсчетным устройством;
-
- НМ-С - нутромер микрометрический цанговый, с отсчетом по шкалам стебля и барабана;
-
- НМ-СЦ - нутромер микрометрический цанговый с цифровым отсчетным устройством.
Нутромеры модификаций НМТ и НМТ-Ц состоят из микрометрической головки и самоцентрирующейся головки с тремя измерительными щупами, расположенными под углом 120 градусов.
Нутромеры модификаций НМ-С и НМ-СЦ состоят из микрометрической головки и пружинящих половинок измерительного наконечника (цанги), раздвигающихся с помощью расширительного штифта с доведенной конической формой.
Нутромеры могут комплектоваться удлинителями для увеличения глубины измерений, на которой может быть измерен диаметр.
Настройка нутромеров осуществляется с помощью колец установочных для нутромеров. Нутромеры с нижним пределом диапазона измерений от 100 мм и более комплектуются установочным кольцом по дополнительному заказу. настройку нутромера по установочному кольцу, не входящему в соответствующему диапазону измерений нутромера и поверенному.
Можно осуществлять комплект нутромера,
метрологическими и
Нутромеры отличаются между собой внешним видом, техническими характеристиками.
В зависимости от допустимого значения абсолютной погрешности, нутромеры выпускаются в двух исполнениях: 1 и 2.
К данному типу средств измерений относятся нутромер микрометрические самоцентрирующиеся торговой марки «SHAN».
LG'-Л ф
на
Логотип наносится на паспорт нутромеров типографским методом и
корпус нутромеров лазерной маркировкой.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунках 1 - 4.
на
на
Общий вид микрометрических головок и цифровых отсчетных устройств указан рисунке 5. Цвета корпуса отсчетного устройства и кнопок управления не влияют метрологические характеристики и могут быть изменены изготовителем.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на микрометрическую головку, измерительный стержень или цифровое отсчетное устройство методом лазерной маркировки в местах, указанных на рисунке 6.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

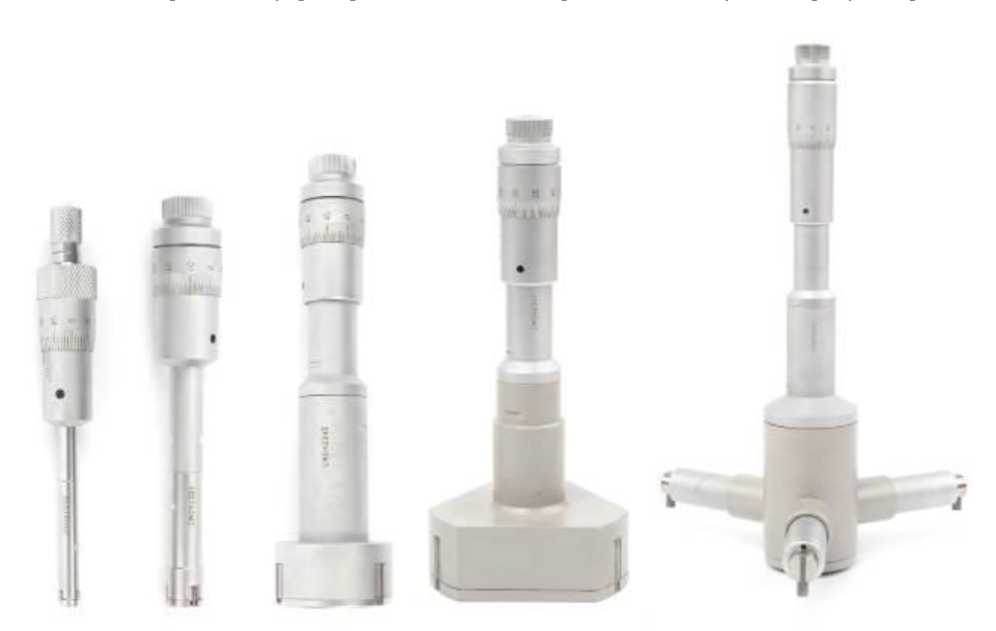

Рисунок 1 - Общий вид нутромеров модификации НМТ
i.

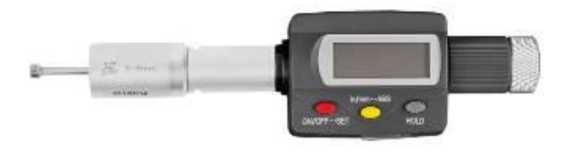

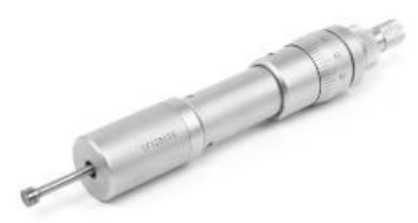

Рисунок 2 - Общий вид нутромеров модификации НМТ-Ц
Рисунок 3 - Общий вид нутромеров модификации НМ-С
Рисунок 4 - Общий вид нутромеров модификации НМ-СЦ

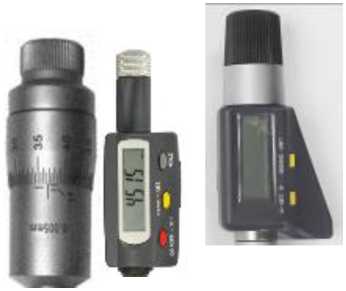

Рисунок 5 - Общий вид микрометрических головок и цифровых отсчетных устройств нутромеров
Место
нанесения
заводского номера

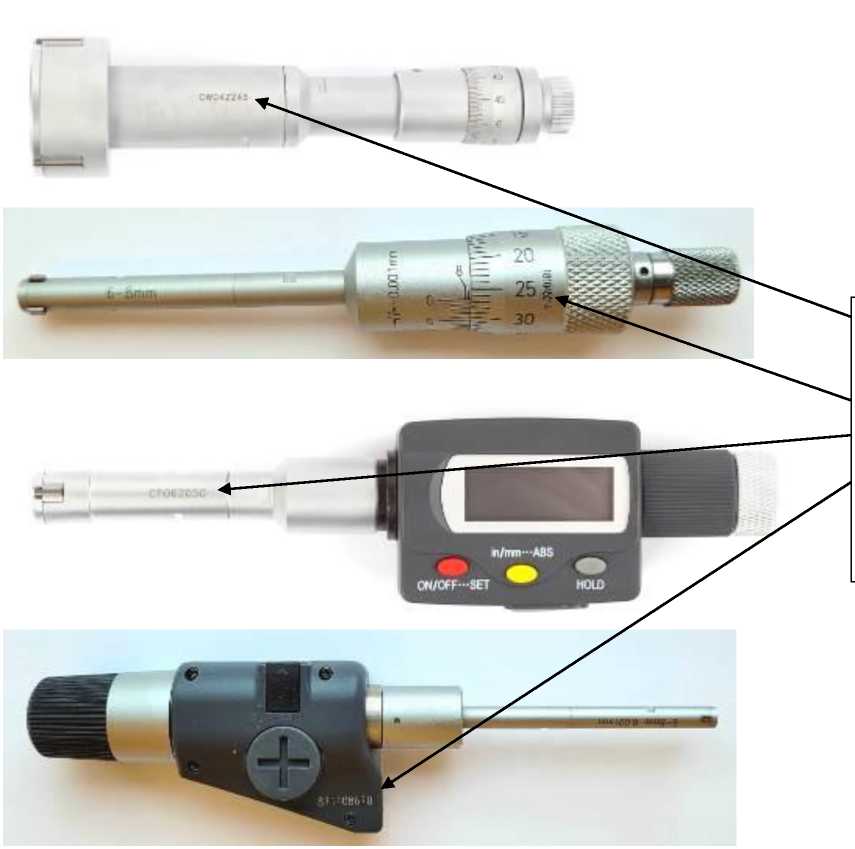

Рисунок 6 - Возможные места нанесения заводского номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер микрометрический самоцентрирующийся SHAN |
- |
1 шт. |
|
Элемент питания для модификаций НМТ-Ц и НМ-СЦ |
- |
1 шт. |
|
Кольцо установочное* |
- |
1 шт. |
|
Удлинитель (для модификаций НМТ и НМТ-Ц ) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
НМС.00.001.ПС |
1 экз. |
|
Примечание: * нутромеры с нижним пределом диапазона измерений от 100 мм и более комплектуются установочным кольцом по дополнительному заказу | ||
Таблица 1 -
|
Модифи кация |
Диапазон измерений, мм |
Цена деления/Дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности*, мм | |
|
Исполнение 1 |
Исполнение 2 | |||
|
1 |
2 |
3 |
4 |
5 |
|
НМ-С |
2 - 2,5 |
0,001 |
±0,004 |
±0,008 |
|
НМ-С |
2,5 - 3 |
0,001 |
±0,004 |
±0,008 |
|
НМ-С |
3 - 4 |
0,001 |
±0,004 |
±0,008 |
|
НМ-С |
4 - 5 |
0,001 |
±0,004 |
±0,008 |
|
НМ-С |
5 - 6 |
0,001 |
±0,004 |
±0,008 |
|
НМ-СЦ |
2 - 2,5 |
0,001 |
±0,004 |
±0,008 |
|
НМ-СЦ |
2,5 - 3 |
0,001 |
±0,004 |
±0,008 |
|
НМ-СЦ |
3 - 4 |
0,001 |
±0,004 |
±0,008 |
|
НМ-СЦ |
4 - 5 |
0,001 |
±0,004 |
±0,008 |
|
НМ-СЦ |
5 - 6 |
0,001 |
±0,004 |
±0,008 |
|
НМТ |
6 - 8 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
6 - 8 |
0,001 |
±0,004 |
±0,008 |
|
НМТ |
8 - 10 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
8 - 10 |
0,001 |
±0,004 |
±0,008 |
|
НМТ |
10 - 12 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
10 - 12 |
0,001 |
±0,004 |
±0,008 |
|
НМТ |
11 - 14 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
12 - 16 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
14 -17 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
16 - 20 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
17 - 20 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
20 - 25 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
25 - 30 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
30 - 35 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
30 - 40 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
35 - 40 |
0,005 |
±0,004 |
±0,008 |
|
НМТ |
40 - 50 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
50 - 60 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
50 - 63 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
60 - 70 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
62 - 75 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
70 - 80 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
75 - 88 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
80 - 90 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
87 - 100 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
90 - 100 |
0,005 |
±0,005 |
±0,010 |
|
НМТ |
100 - 125 |
0,005 |
±0,007 |
±0,014 |
|
НМТ |
125 - 150 |
0,005 |
±0,007 |
±0,014 |
|
НМТ |
150 - 175 |
0,005 |
±0,007 |
±0,014 |
|
НМТ |
175 - 200 |
0,005 |
±0,007 |
±0,014 |
таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
НМТ |
200 - 225 |
0,005 |
±0,007 |
±0,014 |
|
НМТ |
225 - 250 |
0,005 |
±0,007 |
±0,014 |
|
НМТ |
250 - 275 |
0,005 |
±0,008 |
±0,016 |
|
НМТ |
275 - 300 |
0,005 |
±0,008 |
±0,016 |
|
НМТ-Ц |
6 - 8 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
8 - 10 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
10 - 12 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
11 - 14 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
12 - 16 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
14 - 17 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
16 - 20 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
20 - 25 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
25 - 30 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
30 - 35 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
30 - 40 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
35 - 40 |
0,001 |
±0,004 |
±0,008 |
|
НМТ-Ц |
40 - 50 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
50 - 60 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
50 - 63 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
50 - 70 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
60 - 70 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
62 - 75 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
70 - 80 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
70 - 100 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
75 - 88 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
80 - 90 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
87 - 100 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
90 - 100 |
0,001 |
±0,005 |
±0,010 |
|
НМТ-Ц |
100 - 125 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
100 - 150 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
125 - 150 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
150 - 175 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
175 - 200 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
200 - 225 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
225 - 250 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
250 - 275 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
275 - 300 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
150 - 250 |
0,001 |
±0,007 |
±0,014 |
|
НМТ-Ц |
200 - 300 |
0,001 |
±0,007 |
±0,014 |
|
Примечание: * Пределы допускаемой абсолютной погрешности нормированы при следующих значениях влияющих факторов:
| ||||
Таблица 2 - Технические
|
Модифи -кация |
Диапазон измерений, мм |
Цена деления/ Дискретност ь отсчетного устройства, мм |
Наибольшая глубина измерений, мм, не менее |
Габаритные размеры (Длина х Ширина х Высота), мм, не более* |
Масса, кг, не более** | |
|
Без удлинителя |
С удлинителем | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
НМ-С |
2 - 2,5 |
0,001 |
20 |
- |
25 х 25 х 150 |
0,25 |
|
НМ-С |
2,5 - 3 |
0,001 |
20 |
- |
25 х 25 х 150 |
0,25 |
|
НМ-С |
3 - 4 |
0,001 |
20 |
- |
25 х 25 х 160 |
0,25 |
|
НМ-С |
4 - 5 |
0,001 |
20 |
- |
25 х 25 х 160 |
0,25 |
|
НМ-С |
5 - 6 |
0,001 |
20 |
- |
25 х 25 х 160 |
0,25 |
|
НМ-СЦ |
2 - 2,5 |
0,001 |
20 |
- |
45 х 30 х 160 |
0,4 |
|
НМ-СЦ |
2,5 - 3 |
0,001 |
20 |
- |
45 х 30 х 160 |
0,4 |
|
НМ-СЦ |
3 - 4 |
0,001 |
20 |
- |
45 х 30 х 170 |
0,4 |
|
НМ-СЦ |
4 - 5 |
0,001 |
20 |
- |
45 х 30 х 170 |
0,4 |
|
НМ-СЦ |
5 - 6 |
0,001 |
20 |
- |
45 х 30 х 170 |
0,4 |
|
НМТ |
6 - 8 |
0,005 |
50 |
150 |
20 х 20 х 120 |
0,1 |
|
НМТ |
6 - 8 |
0,001 |
50 |
150 |
20 х 20 х 120 |
0,1 |
|
НМТ |
8 - 10 |
0,005 |
50 |
150 |
20 х 20 х 125 |
0,1 |
|
НМТ |
8 - 10 |
0,001 |
50 |
150 |
20 х 20 х 125 |
0,1 |
|
НМТ |
10 - 12 |
0,005 |
50 |
150 |
20 х 20 х 130 |
0,1 |
|
НМТ |
10 - 12 |
0,001 |
50 |
150 |
20 х 20 х 130 |
0,1 |
|
НМТ |
11 - 14 |
0,005 |
50 |
150 |
25 х 25 х 130 |
0,17 |
|
НМТ |
12 - 16 |
0,005 |
70 |
220 |
25 х 25 х 130 |
0,17 |
|
НМТ |
14 -17 |
0,005 |
70 |
220 |
25 х 25 х 130 |
0,18 |
|
НМТ |
16 - 20 |
0,005 |
70 |
220 |
25 х 25 х 135 |
0,18 |
|
НМТ |
17 - 20 |
0,005 |
70 |
220 |
25 х 25 х 135 |
0,26 |
|
НМТ |
20 - 25 |
0,005 |
82 |
232 |
25 х 25 х 140 |
0,26 |
|
НМТ |
25 - 30 |
0,005 |
82 |
232 |
25 х 25 х 140 |
0,3 |
|
НМТ |
30 - 35 |
0,005 |
75 |
225 |
30 х 30 х 140 |
0,4 |
|
НМТ |
30 - 40 |
0,005 |
95 |
245 |
30 х 30 х 165 |
0,45 |
|
НМТ |
35 - 40 |
0,005 |
75 |
225 |
40 х 40 х 140 |
0,55 |
|
НМТ |
40 - 50 |
0,005 |
95 |
245 |
40 х 40 х 165 |
0,55 |
|
НМТ |
50 - 60 |
0,005 |
96 |
246 |
55 х 55 х 165 |
0,6 |
|
НМТ |
50 - 63 |
0,005 |
100 |
250 |
55 х 55 х 175 |
0,6 |
|
НМТ |
60 - 70 |
0,005 |
96 |
246 |
65 х 65 х 175 |
0,7 |
|
НМТ |
62 - 75 |
0,005 |
100 |
250 |
60 х 65 х 175 |
0,8 |
|
НМТ |
70 - 80 |
0,005 |
96 |
246 |
70 х 70 х 175 |
0,8 |
|
НМТ |
75 - 88 |
0,005 |
100 |
250 |
70 х 80 х 175 |
0,9 |
|
НМТ |
80 - 90 |
0,005 |
96 |
246 |
85 х 90 х 175 |
0,9 |
|
НМТ |
87 - 100 |
0,005 |
100 |
250 |
85 х 90 х 175 |
1,1 |
|
НМТ |
90 - 100 |
0,005 |
96 |
246 |
90 х 105 х 175 |
1,1 |
|
НМТ |
100 - 125 |
0,005 |
145 |
295 |
90 х 105 х 255 |
1,3 |
|
НМТ |
125 - 150 |
0,005 |
145 |
295 |
120 х 120 х 255 |
1,4 |
|
НМТ |
150 - 175 |
0,005 |
145 |
295 |
145 х 145 х 255 |
1,6 |
|
НМТ |
175 - 200 |
0,005 |
145 |
295 |
165 х 145 х 255 |
1,6 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
НМТ |
200 - 225 |
0,005 |
144 |
294 |
195 х 195 х 255 |
2 |
|
НМТ |
225 - 250 |
0,005 |
144 |
294 |
220 х 220 х 255 |
2,2 |
|
НМТ |
250 - 275 |
0,005 |
144 |
294 |
245 х 245 х 255 |
2,3 |
|
НМТ |
275 - 300 |
0,005 |
144 |
294 |
270 х 270 х 300 |
2,4 |
|
НМТ-Ц |
6 - 8 |
0,001 |
40 |
140 |
35 х 45 х 165 |
0,15 |
|
НМТ-Ц |
8 - 10 |
0,001 |
40 |
140 |
35 х 45 х 165 |
0,15 |
|
НМТ-Ц |
10 - 12 |
0,001 |
40 |
140 |
35 х 45 х 165 |
0,15 |
|
НМТ-Ц |
11 - 14 |
0,001 |
40 |
140 |
30 х 45 х 170 |
0,2 |
|
НМТ-Ц |
12 - 16 |
0,001 |
50 |
200 |
30 х 45 х 170 |
0,2 |
|
НМТ-Ц |
14 - 17 |
0,001 |
50 |
200 |
30 х 45 х 175 |
0,3 |
|
НМТ-Ц |
16 - 20 |
0,001 |
70 |
220 |
30 х 45 х 175 |
0,3 |
|
НМТ-Ц |
20 - 25 |
0,001 |
80 |
230 |
35 х 45 х 175 |
0,3 |
|
НМТ-Ц |
25 - 30 |
0,001 |
80 |
230 |
35 х 45 х 175 |
0,3 |
|
НМТ-Ц |
30 - 35 |
0,001 |
80 |
230 |
35 х 45 х 195 |
0,45 |
|
НМТ-Ц |
30 - 40 |
0,001 |
95 |
245 |
35 х 45 х 195 |
0,45 |
|
НМТ-Ц |
35 - 40 |
0,001 |
95 |
245 |
40 х 45 х 195 |
0,5 |
|
НМТ-Ц |
40 - 50 |
0,001 |
95 |
245 |
40 х 45 х 200 |
0,5 |
|
НМТ-Ц |
50 - 60 |
0,001 |
95 |
245 |
63 х 63 х 215 |
0,7 |
|
НМТ-Ц |
50 - 63 |
0,001 |
95 |
245 |
63 х 63 х 215 |
0,7 |
|
НМТ-Ц |
50 - 70 |
0,001 |
95 |
245 |
75 х 75 х 215 |
0,7 |
|
НМТ-Ц |
60 - 70 |
0,001 |
95 |
245 |
75 х 75 х 215 |
0,7 |
|
НМТ-Ц |
62 - 75 |
0,001 |
95 |
245 |
75 х 75 х 215 |
0,7 |
|
НМТ-Ц |
70 - 80 |
0,001 |
95 |
245 |
88 х 88 х 215 |
0,8 |
|
НМТ-Ц |
70 - 100 |
0,001 |
95 |
245 |
100 х 100 х 215 |
0,8 |
|
НМТ-Ц |
75 - 88 |
0,001 |
95 |
245 |
100 х 100 х 215 |
0,8 |
|
НМТ-Ц |
80 - 90 |
0,001 |
95 |
245 |
100 х 100 х 215 |
0,9 |
|
НМТ-Ц |
87 - 100 |
0,001 |
100 |
250 |
100 х 100 х 230 |
1,1 |
|
НМТ-Ц |
90 - 100 |
0,001 |
100 |
250 |
125 х 125 х 280 |
1,1 |
|
НМТ-Ц |
100 - 125 |
0,001 |
125 |
275 |
125 х 125 х 280 |
1,2 |
|
НМТ-Ц |
100 - 150 |
0,001 |
125 |
275 |
150 х 150 х 280 |
1,3 |
|
НМТ-Ц |
125 - 150 |
0,001 |
125 |
275 |
150 х 150 х 280 |
1,4 |
|
НМТ-Ц |
150 - 175 |
0,001 |
125 |
275 |
165 х 165 х 245 |
1,4 |
|
НМТ-Ц |
175 - 200 |
0,001 |
130 |
275 |
165 х 165 х 245 |
1,4 |
|
НМТ-Ц |
200 - 225 |
0,001 |
125 |
275 |
195 х 195 х 280 |
1,8 |
|
НМТ-Ц |
225 - 250 |
0,001 |
125 |
275 |
220 х 220 х 280 |
2 |
|
НМТ-Ц |
250 - 275 |
0,001 |
125 |
275 |
245 х 245 х 280 |
2,3 |
|
НМТ-Ц |
275 - 300 |
0,001 |
125 |
275 |
270 х 270 х 280 |
2,5 |
|
НМТ-Ц |
150 - 250 |
0,001 |
125 |
275 |
145 х 145 х 280 |
2,5 |
|
НМТ-Ц |
200 - 300 |
0,001 |
125 |
275 |
195 х 195 х 280 |
3 |
|
Приложение: * Габаритные размеры указаны для нутромеров без удлинителя; ** Масса нутромера указана без удлинителя. |
в начальном положении и | |||||
Таблица 3 - Номинальные
колец и их
отклонения
|
Диапазоны номинальных диаметров установочных колец, мм |
Допускаемые отклонения диаметров установочных колец от номинальных*, мкм |
|
1 |
2 |
|
От 2,500 до 6,000 включ. |
±2,0 |
|
Св. 6,000 до 20,000 включ. |
±2,5 |
|
Св. 20,000 до 100,000 включ. |
±3,0 |
|
Св. 100,000 до 200,000 включ. |
±4,0 |
|
Св. 200,000 до 300,000 включ. |
±5,0 |
|
Примечание: * Допускаемые отклонения диаметров установочных колец от номинальных нормированы при следующих значениях влияющих факторов:
| |
Таблица 4 -Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
3 |
|
Средняя наработка на отказ, условных измерений1) |
14000 |
|
Примечание: 1) - Под условным измерением понимают один прямой и один обратный ход микрометрической головки в пределах не менее диапазона измерений | |
