Номер по Госреестру СИ: 93650-24
93650-24 Резервуар стальной горизонтальный цилиндрический
(РГС-10)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерений объема нефти, а также для её приема, хранения и отпуска.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства -
Номер записи - 195438
ID в реестре СИ - 1420887
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Бугульминский механический завод" (ООО "БМЗ")
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Бугульма
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2580 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГС-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Бугульминский механический завод" (ООО "БМЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93650-24 |
Резервуар стальной горизонтальный цилиндрический, РГС-10 Общество с ограниченной ответственностью "Бугульминский механический завод" (ООО "БМЗ") (РОССИЯ Республика Татарстан, г. Бугульма) |
ОТ МП |
5 лет |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГС-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГС-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Методика измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта №2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости»
ПравообладательОбщество с ограниченной ответственностью «Бугульминский механический завод» (ООО «БМЗ»)
ИНН 1644102437
Юридический адрес: 423235, Республика Татарстан, Бугульминский р-н, г. Бугульма, ул. Владимира Ленина, д. 146, оф. 217
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78E-mail: gnmc@nefteavtomatika.ru
Принцип действия резервуара основан на заполнении его нефтью до определенного уровня, соответствующего объему нефти согласно градуировочной таблице резервуара.
Тип резервуара - стальной горизонтальный цилиндрический подземный.
Резервуар представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства. Резервуар с заводским № 9097 расположен на территории СИКН №223 Челны» ПАО «Татнефть»
пункта (ПСП) «Набережные
приемо-сдаточного
СП «Татнефть-Добыча».
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр типографическим методом нанесен на информационную табличку, расположенную в близи люка резервуара и типографским способом в паспорт.

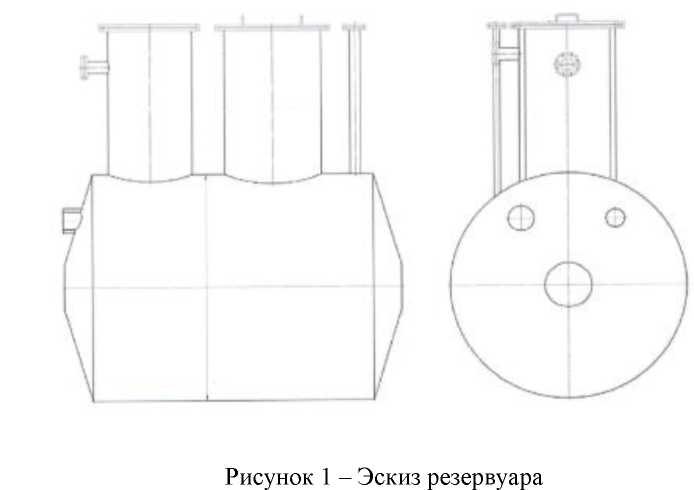

Эскиз резервуара представлен на рисунке 1.

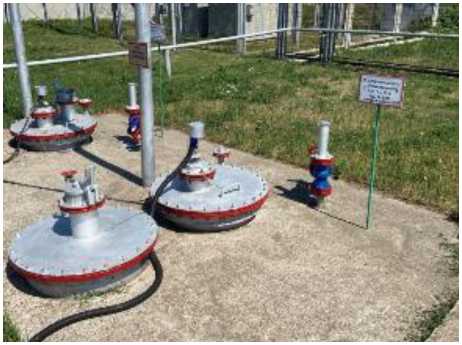

Горловины и замерный люк резервуара стального горизонтального цилиндрического РГС-10 представлены на рисунке 2.
Рисунок 2 - Горловины и замерный люк резервуара
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Таблица 3 - Комплектность
|
Наименование и условные обозначения |
Обозначение |
Количество, шт./экз. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 |
1 |
|
Паспорт |
- |
1 |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
+0,25 |
Таблица 2 -Технические
|
Наименование характеристики |
Значение |
|
Рабочая среда |
нефть |
|
Диапазон температуры окружающего воздуха, °С |
от - 50 до + 50 |
