Сведения о средстве измерений: 93658-24 Преобразователи измерительные

Номер по Госреестру СИ: 93658-24
93658-24 Преобразователи измерительные
(СенсорЛаб)

Назначение средства измерений:
Преобразователи измерительные СенсорЛаб (далее по тексту - преобразователи) предназначены для измерений термо-ЭДС при подключении преобразователей термоэлектрических и ЭДС при подключении датчиков активности кислорода.

сертификация программного обеспечения
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 4

Общие сведения

Дата публикации - 01.11.2024
Срок свидетельства - 31.10.2029
Номер записи - 195463
ID в реестре СИ - 1420913
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СенсорЛаб,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Хераеус Электро-Найт Челябинск" (ООО "ХЭН Челябинск")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2601 от 2024.10.31 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Преобразователи измерительные (СенсорЛаб)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Хераеус Электро-Найт Челябинск" (ООО "ХЭН Челябинск")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93658-24
31.10.2029
Преобразователи измерительные, СенсорЛаб
Общество с ограниченной ответственностью "Хераеус Электро-Найт Челябинск" (ООО "ХЭН Челябинск") (РОССИЯ г. Челябинск)
ОТ
МП
4 года

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи измерительные (СенсорЛаб)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
(RA.RU.311503)
РСТ
  • СенсорЛаб
  • 2 2 1 1 0 2 1 1

    Стоимость поверки Преобразователи измерительные (СенсорЛаб)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение преобразователя состоит из двух частей: серверного ПО TMDserver и клиентского ПО TMDclient. Серверное ПО установлено в любой модификации преобразователя и непосредственно выполняет метрологически значимые функции преобразователя. Клиентское ПО установлено в модификациях преобразователя с дисплеем, также может быть запущено на отдельном компьютере для удаленного доступа преобразователю любой модификации (с дисплеем или без него).

    Калибровка преобразователя осуществляется на заводе-изготовителе путем входа специализированный режим работы серверной части ПО. Вход в режим калибровки

    защищен паролем, который хранится на заводе-изготовителе и недоступен конечному пользователю. Клиентское ПО не имеет средств доступа к режиму калибровки преобразователя. Взаимодействие конечного пользователя с преобразователем возможно только через клиентское ПО (выполняемое на самом преобразователе или удаленно). Возможность изменить данные калибровки преобразователя у конечного пользователя отсутствует.

    Уровень защиты встроенного серверного ПО и клиентского ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Клиентское ПО

    Серверное ПО

    Идентификационное наименование ПО

    TMDclient

    TMDserver

    Номер версии (идентификационный номер ПО), не ниже

    23.07.2

    23.07.1

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на идентификационную табличку согласно схеме, указанной на рисунке 1, и на титульный лист паспорта и руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.2 «Устройство Прибора» документа «Преобразователи измерительные СенсорЛаб. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    ТУ 26.51.51-110-72665018-2023 Преобразователи измерительные СенсорЛаб. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Хераеус Электро-Найт Челябинск» (ООО «ХЭН Челябинск»)

    ИНН 7450032855

    Юридический адрес: 454047, г. Челябинск, ул. 2-я Павелецкая, д. 36, к. 12, оф. 1

    Изготовитель

    Общество с ограниченной ответственностью «Хераеус Электро-Найт Челябинск» (ООО «ХЭН Челябинск»)
    ИНН 7450032855
    Адрес: 454047, г. Челябинск, ул. 2-я Павелецкая, д. 36, к. 12, оф. 1

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
    Тел.: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Хераеус Электро-Найт Челябинск» (ООО «ХЭН Челябинск»)
    ИНН 7450032855
    Юридический адрес: 454047, г. Челябинск, ул. 2-я Павелецкая, д. 36, к. 12, оф. 1

    Преобразователи предназначены для измерений термо-ЭДС, поступающих от первичных термоэлектрических преобразователей, измеряющих температуру жидких металлов (чугуна, стали, меди и других), ЭДС, генерируемой датчиками активности кислорода, и использования полученной информации для технологических целей на предприятиях металлургической промышленности. Преобразователи предназначены для использования на предприятиях в системах управления технологическими процессами контроля параметров жидких металлов в литейном производстве.

    Принцип действия преобразователей заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в центральный процессор, обработке цифрового кода, и отображении результатов измерений на экране, либо передачи цифрового кода на ПК для отображения результата измерений в специализированном ПО.

    Преобразователи изготавливаются в прочном пылезащищённом стальном корпусе, выполненном по стандарту 19" для установки на монтажной стойке или крепления в щите.

    Преобразователи имеют четыре входных измерительных канала, расположенных на задней панели преобразователей: два для измерений сигналов от первичных преобразователей термоэлектрических (термопар) и два - для измерений ЭДС от датчиков активности кислорода.

    Преобразователи имеют возможность передачи данных по HDMI, USB, а также, в зависимости от модификации, по Ethernet, RS-232 и Profibus. Разъемы для подключения интерфейсов расположены на задней панели преобразователей.

    Преобразователи изготавливаются в нескольких модификациях, отличающихся наличием дисплея, дополнительных выходов и интерфейсов передачи данных.

    Условное обозначение модификаций преобразователей имеет вид: где СенсорЛаб - обозначение типа преобразователей;

    [1]

    СенсорЛаб Д

    [2] P-PB-ET-AO-RS

    [1] - Наличие дисплея:

    - индекс отсутствует - без дисплея (подключение к персональному компьютеру);

    • - Д - с дисплеем;

    [2] - Наличие дополнительных выходов и интерфейсов передачи данных:

    - индекс отсутствует - соответствующий дополнительный выход отсутствует;

    • - P - 8-канальный блок выходов э/м реле;

    • - PB - Profibus;

    - ET - Ethernet;

    • - AO - 6-канальный блок аналоговых выходов от 4 до 20 мА;

    • - RS - RS232.

    Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на идентификационную табличку, расположенную на задней панели преобразователей.

    Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено.

    Пломбирование преобразователей не предусмотрено.

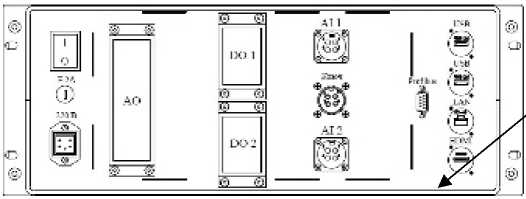

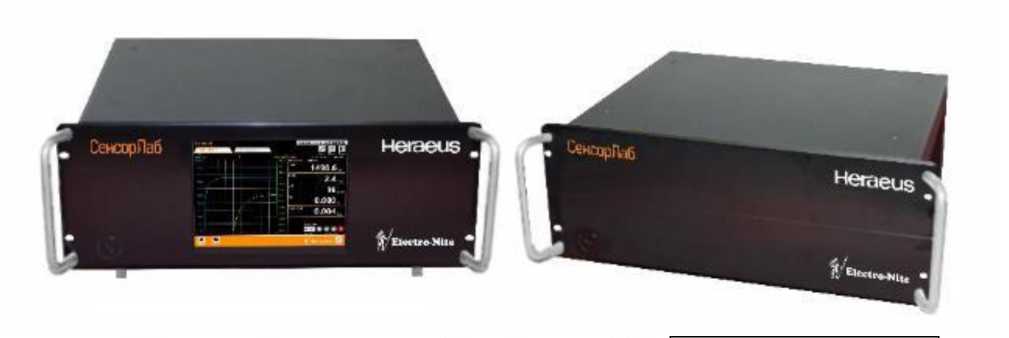

    Общий вид преобразователей с указанием места нанесения знака утверждения типа и серийного номера представлен

    или интерфейс

    идентификационной таблички с указанием места нанесения на рисунке 1.

    Внешний вид. Преобразователи измерительные (СенсорЛаб), http://oei-analitika.ru

    Место нанесения

    Место нанесения идентификационной таблички

    Внешний вид. Преобразователи измерительные (СенсорЛаб), http://oei-analitika.ru

    идентификационной

    таблички

    Внешний вид. Преобразователи измерительные (СенсорЛаб), http://oei-analitika.ru
    Внешний вид. Преобразователи измерительные (СенсорЛаб), http://oei-analitika.ru

    Место нанесения знака утверждения типа

    Место нанесения знака

    утверждения типа

    Место нанесения серийного номера

    Место нанесения

    серийного номера

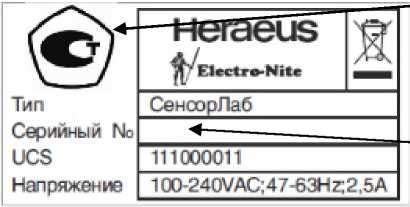

    Рисунок 1 - Общий вид преобразователей и идентификационной таблички


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Преобразователь измерительный СенсорЛаб

    Соответствует модификации

    1 шт.

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.

    Программное обеспечение

    -

    1 экз.

    Упаковка

    -

    1 шт.

    Примечание - Программное обеспечение поставляется с модификацией без дисплея.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений термо-ЭДС в температурном эквиваленте от преобразователей термоэлектрических по ГОСТ Р 8.585-2001, °C

    - S

    - R

    - B

    от +600 до +1760 от +600 до +1760 от +600 до +1800

    Пределы допускаемой абсолютной погрешности измерений термо-ЭДС в температурном эквиваленте от преобразователей термоэлектрических по ГОСТ Р 8.585-2001, C

    ±0,5

    Цена единицы наименьшего разряда, C

    0,1

    Диапазон измерений ЭДС датчиков активности кислорода, мВ

    от -1000 до +1000

    Пределы допускаемой приведенной погрешности измерений ЭДС, %

    ±0,05

    Цена единицы наименьшего разряда, мВ

    0,1

    Примечания:

    • 1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

    • 2. Пределы допускаемой погрешности измерений сигналов ТП представлены без учета погрешности преобразования температуры холодного спая.

    Таблица 3 - Технические

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 100 до 240

    от 47 до 63

    Потребляемая мощность, В^А, не более

    160

    Габаритные размеры (ДхШ^В), мм, не более

    481x390x177

    Масса, кг, не более

    14

    Условия эксплуатации:

    - температура окружающей среды,

    от 0 до +50

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    5

    Средняя наработка на отказ, ч

    60000
