Сведения о средстве измерений: 93659-24 Твердомеры Бринелля

Номер по Госреестру СИ: 93659-24
93659-24 Твердомеры Бринелля
(HBS-3000)

Назначение средства измерений:
Твердомеры Бринелля HBS-3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.

сертификация программного обеспечения
Внешний вид. Твердомеры Бринелля , http://oei-analitika.ru рисунок № 1
Внешний вид.
Твердомеры Бринелля
Рисунок № 1
Внешний вид. Твердомеры Бринелля , http://oei-analitika.ru рисунок № 2
Внешний вид.
Твердомеры Бринелля
Рисунок № 2

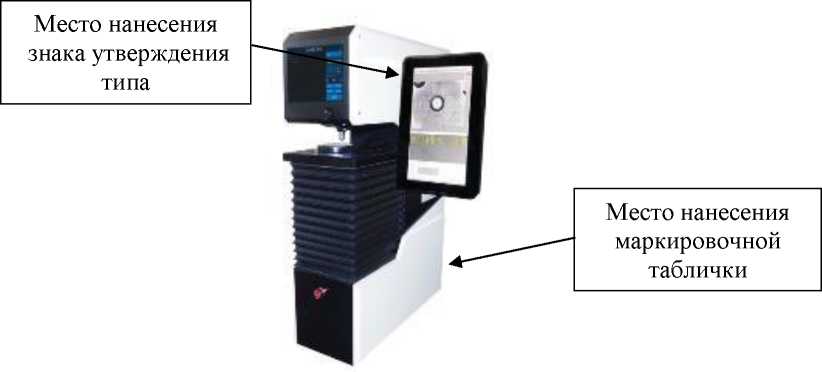

Внешний вид. Твердомеры Бринелля , http://oei-analitika.ru рисунок № 3
Внешний вид.
Твердомеры Бринелля
Рисунок № 3

Общие сведения

Дата публикации - 01.11.2024
Срок свидетельства - 31.10.2029
Номер записи - 195464
ID в реестре СИ - 1420914
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификация MHBS-3000-AZF, модификация HBS-3000V, модификация HBS-3000-V, MHBS-3000-AZF, HBS-3000 (1 шкала),

Производитель

Изготовитель - Компания "Shanghai Aolong Xingdi Testing Equipment Company LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2601 от 2024.10.31 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Твердомеры Бринелля (HBS-3000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Shanghai Aolong Xingdi Testing Equipment Company LTD"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93659-24
31.10.2029
Твердомеры Бринелля , HBS-3000
Компания "Shanghai Aolong Xingdi Testing Equipment Company LTD" (КИТАЙ )
ОТ
МП
1 год
94833-25
07.03.2030
Твердомеры Роквелла, HRS-150
Компания "Shanghai Aolong Xingdi Testing Equipment Company LTD" (КИТАЙ )
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Твердомеры Бринелля (HBS-3000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ТЕСТИНТЕХ"
(RA.RU.312099)
  • MHBS-3000-AZF
  • модификация MHBS-3000-AZF
  • модификация HBS-3000-V
  • модификация HBS-3000V
  • HBS-3000 (1 шкала)
  • 5 4 1 0 5 4 1
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • модификация MHBS-3000-AZF
  • 1 0 1 0 1 0 1

    Стоимость поверки Твердомеры Бринелля (HBS-3000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

    ПО является  неизменным, возможность несанкционированного влияния

    на программное обеспечение и измерительную информацию отсутствует.

    Влияние ПО  твердомеров  учтено при  нормировании метрологических

    характеристик.

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение для модификаций

    HBS-3000V,

    HBS-3000V-Z Plus

    MHBS-3000-AZF

    Идентификационное наименование ПО

    DHT

    Номер версии (идентификационный номер) ПО

    не ниже v 02F

    не ниже v 01Р

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «HBS-3000 - 01РЭ. Руководство по эксплуатации», глава 4 «Использование твердомера».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;

    ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;

    Приказ Росстандарта от 2 августа 2022 г. № 1895 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»;

    Стандарт предприятия «Твердомеры Бринелля HBS-3000. СП».

    Правообладатель

    Компания «Shanghai Aolong Xingdi Testing Equipment Company LTD», Китай

    Адрес: China, Shanghai, Songjiang district, Yuyang road, Lane 288, Building 18, Bottom floor

    Изготовитель

    Компания «Shanghai Aolong Xingdi Testing Equipment Company LTD», Китай
    Адрес: China, Shanghai, Songjiang district, Yuyang road, Lane 288, Building 18, Bottom floor

    Испытательный центр

    Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

    Правообладатель

    Компания «Shanghai Aolong Xingdi Testing Equipment Company LTD», Китай
    Адрес: China, Shanghai, Songjiang district, Yuyang road, Lane 288, Building 18, Bottom floor

    Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

    Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.

    Твердомеры выпускаются в трех модификациях: HBS-3000V, HBS-3000V-Z Plus, MHBS-3000-AZF. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, а также габаритными размерами и массой.

    Общий вид твердомеров приведён на рисунках 1-3.

    Заводской номер в виде нанесен типографским способом указанном на рисунке 1.

    с указанием места нанесения знака утверждения типа

    цифрового обозначения, состоящего из арабских цифр, на маркировочную табличку, закрепленную в месте,

    Пломбирование твердомера не предусмотрено.

    Нанесение знака поверки на твердомер не предусмотрено.

    Внешний вид. Твердомеры Бринелля  (HBS-3000), http://oei-analitika.ru

    Рисунок 1 - Общий вид твердомеров

    Бринелля HBS-3000V

    Место н анесения знака утверждения типа

    Место нанесения маркировочной таблички

    Внешний вид. Твердомеры Бринелля  (HBS-3000), http://oei-analitika.ru

    Рисунок 2 - Общий вид твердомеров

    Бринелля HBS-3000V-Z Plus

    Внешний вид. Твердомеры Бринелля  (HBS-3000), http://oei-analitika.ru

    Рисунок 3 - Общий вид твердомеров Бринелля MHBS-3000-AZF


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Твердомер

    HBS-3000

    1 шт.

    Персональный компьютер *

    -

    1 шт.

    Принадлежности

    -

    1 комплект

    Руководство по эксплуатации

    HBS-3000 - 01 РЭ

    1 экз.

    * В соответствии с заказом


    Таблица 2 -

    Шкала Бринелля

    Испытательные нагрузки, Н

    HB(HBW) 2,5/31,25

    306,5

    HB(HBW) 2,5/62,5

    613

    HB(HBW) 5/62,5

    613

    HB(HBW) 5/125

    1226

    HB 2,5/187,5

    HBW 2,5/187,5

    1839

    HB(HBW) 5/250

    2452

    Диапазон измерений твердости HB(HBW)

    гики испытательных нагрузок по шкалам Бринелля Пределы допускаемого относительного отклонения испытательных нагрузок,

    %

    от 16 до 108

    от 32 до 218

    от 8 до 54

    от 16 до 108

    от 95 до 450

    от 95 до 650

    от 32 до 218

    Таблица 3 -

    по шкалам

    Обозначение шкал измерения твёрдости

    Диапазон измерений твёрдости HB (HBW)

    от 8 до 20 включ.

    св. 20 до 54 включ.

    св. 54 до 108 включ.

    св. 108 до 163 включ.

    св. 163 до 218 включ.

    Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±)

    Размах чисел твердости HB (HBW)

    HB(HBW) 5/62,5; HB(HBW) 10/250

    0,6

    1,6

    -

    -

    -

    0,6

    1,6

    HB(HBW) 2,5/31,25; HB(HBW) 5/125

    HB(HBW) 10/500

    0,6

    1,6

    3,2

    -

    -

    0,6

    1,6

    3,2

    HB(HBW) 2,5/62,5; HB(HBW) 5/250;

    HB(HBW) 10/1000

    -

    1,6

    3,2

    4,9

    6,5

    1,6

    3,2

    4,9

    6,5

    HB(HBW) 10/1500

    -

    1,6

    3,2

    4,9

    6,5

    1,6

    3,2

    4,9

    6,5

    HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW)10/3000

    -

    -

    3,2

    4,9

    6,5

    3,2

    4,9

    6,5

    Продолжение таблицы 3

    Обозначение шкал измерения

    Диапазон измерений твёрдости HB (HBW)

    твёрдости

    св. 218

    св. 272

    св. 326

    св. 380

    св. 450

    св. 550

    до 272

    до 326

    до 380

    до 450

    до 550

    до 650

    включ

    включ.

    включ.

    включ.

    включ.

    включ.

    Пределы допускаемой абсолютной погрешности

    твердомеров HB (HBW), (±)

    Размах чисел твердости HB (HBW)

    HB(HBW) 10/1500

    8,2

    9,8

    8,2

    9,8

    HB 2,5/187,5; HB 5/750;

    8,2

    9,8

    11,4

    13,5

    HB 10/3000

    8,2

    9,8

    11,4

    13,5

    HBW 2,5/187,5; HBW 5/750;

    8,2

    9,8

    11,4

    13,5

    16,5

    19,5

    HBW 10/3000

    8,2

    9,8

    11,4

    13,5

    16,5

    19,5

    П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений

    Таблица 4 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации

    температура окружающего воздуха, °С

    от +15 до +35

    относительная влажность окружающего воздуха, %, не более

    80

    Параметры электрического питания

    напряжение переменного тока, В

    от 207 до 253

    частота переменного тока, Гц

    от 49,5 до 50,5

    Габаритные размеры, мм, не более

    - HBS-3000V, HBS-3000V-Z Plus

    длина

    300

    ширина

    800

    высота

    1200

    - MHBS-3000-AZF.

    длина

    1000

    ширина

    1000

    высота

    1500

    Масса, кг, не более

    - HBS-3000V

    300

    - HBS-3000V-Z Plus

    350

    - MHBS-3000-AZF

    500
