Номер по Госреестру СИ: 93668-24
93668-24 Полуприцеп-цистерна
(ELLINGHAUS D-STA24-43.5/5)
Назначение средства измерений:
Полуприцеп-цистерна ELLINGHAUS D-STA24-43.5/5 (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства -
Номер записи - 195473
ID в реестре СИ - 1420923
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ELLINGHAUS D-STA24-43.5/5,
Производитель
Изготовитель - Фирма "ELLINGHAUS"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2601 от 2024.10.31 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Полуприцеп-цистерна (ELLINGHAUS D-STA24-43.5/5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELLINGHAUS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83952-21 |
Полуприцеп-цистерна, ELLINGHAUS K-STA-24-40/6 Фирма "ELLINGHAUS" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
93668-24 |
Полуприцеп-цистерна, ELLINGHAUS D-STA24-43.5/5 Фирма "ELLINGHAUS" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95613-25 |
Полуприцеп-цистерна, ELLINGHAUS K-STA-24-37,5/5 Фирма "ELLINGHAUS" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Полуприцеп-цистерна (ELLINGHAUS D-STA24-43.5/5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (ELLINGHAUS D-STA24-43.5/5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательФирма «ELLINGHAUS», Германия Адрес: Bonner Str. 4 D-51379, Leverkusen
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на заводскую табличку в виде цифрового обозначения ударным методом.

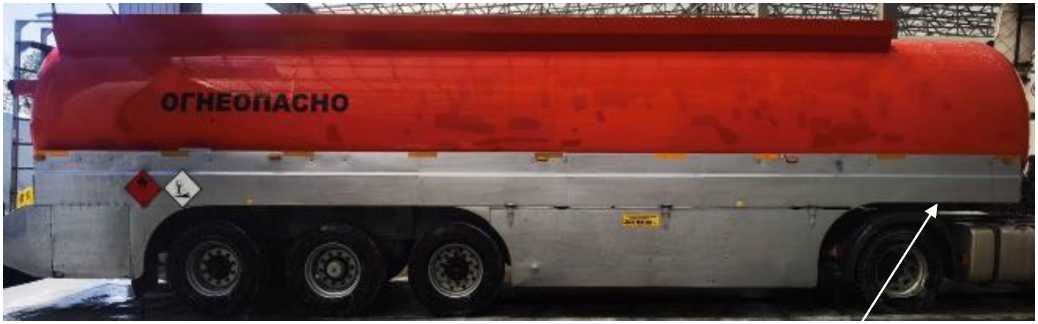

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны ELLINGHAUS D-STA24-43.5/5 и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине методом давления, а также на свидетельство о поверке.

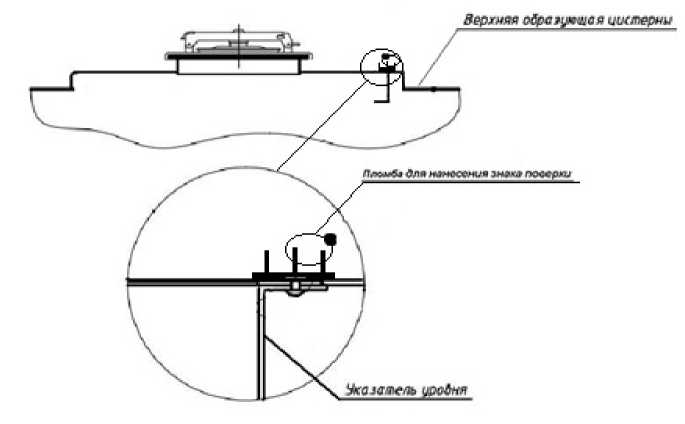

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна зав. № 941562 |
ELLINGHAUS D-STA24-43.5/5 |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
38600 |
|
Действительная вместимость 1-й секции, дм3 |
10450 |
|
Действительная вместимость 2-й секции, дм3 |
6100 |
|
Действительная вместимость 3-й секции, дм3 |
8400 |
|
Действительная вместимость 4-й секции, дм3 |
5000 |
|
Действительная вместимость 5-й секции, дм3 |
8700 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7700 |
|
Длина, мм, не более |
12000 |
|
Высота, мм, не более |
3500 |
|
Ширина, мм, не более |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
