Номер по Госреестру СИ: 93669-24
93669-24 Пирометры инфракрасные стационарные
(SIT10)
Назначение средства измерений:
Пирометры инфракрасные стационарные SIT10 (далее по тексту - пирометры) предназначены для неконтактных измерений температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой показателем визирования.
Внешний вид.
Пирометры инфракрасные стационарные
Рисунок № 1
Внешний вид.
Пирометры инфракрасные стационарные
Рисунок № 2
Внешний вид.
Пирометры инфракрасные стационарные
Рисунок № 3
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства - 31.10.2029
Номер записи - 195474
ID в реестре СИ - 1420924
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Changzhou Dongsheng Detecting Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2601 от 2024.10.31 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Пирометры инфракрасные стационарные (SIT10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Пирометры инфракрасные стационарные (SIT10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Пирометры инфракрасные стационарные (SIT10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Пирометры инфракрасные стационарные SIT10 имеют встроенное программное обеспечение, которое используется для преобразования и обработки информации, полученной в процессе проведения измерения, загружаемое в пирометр на предприятии-изготовителе во время производственного цикла.
Встроенное ПО является метрологически значимым, находящееся в ПЗУ, размещенном внутри корпуса пирометра, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО пирометров инфракрасных стационарных
SIT10
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 Руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя Changzhou Dongsheng Detecting Instrument Co., Ltd., Китай.
ПравообладательChangzhou Dongsheng Detecting Instrument Co., Ltd., Китай Адрес: South of Pengjia Bridge, Lucheng Town, Changzhou City Телефон: +86519-88401051/+86519-88405207
Web-сайт: www.czdc.cc
Изготовитель
Changzhou Dongsheng Detecting Instrument Co., Ltd., Китай Адрес: South of Pengjia Bridge, Lucheng Town, Changzhou City Телефон: +86519-88401051/+86519-88405207E-mail: cm_829@163.com
Web-сайт: www.czdc.cc
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Changzhou Dongsheng Detecting Instrument Co., Ltd., Китай Адрес: South of Pengjia Bridge, Lucheng Town, Changzhou City Телефон: +86519-88401051/+86519-88405207E-mail: cm_829@163.com
Web-сайт: www.czdc.cc
Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшего через оптическую систему и поглощенного его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Размер контролируемого участка поверхности определяется показателем визирования пирометров. Значения измеренной температуры отображаются на жидкокристаллическом дисплее (ЖКД) в цифровой форме и могут быть переданы в измерительную цепь при помощи специального сигнального кабеля в виде аналоговых сигналов постоянного тока в диапазоне от 4 до 20 мА, полученных в результате цифро-аналогового преобразования цифрового сигнала.
Пирометры инфракрасные стационарные SIT10 конструктивно выполнены в цилиндрическом корпусе из нержавеющей стали. На тыльной стороне расположен объектив и лазерный целеуказатель. На лицевой стороне пирометров расположен ЖКД и кнопки управления. На корпусе пирометров также имеется подключения сигнального кабеля, предназначенного для передачи аналогового выходного сигнала.
резьбовой штекер-разъем для питания пирометра, а также для
быть изменена по решению
Цветовая гамма корпуса пирометров может Изготовителя в одностороннем порядке.
Фотографии общего вида пирометров инфракрасных стационарных SIT10 приведены на рисунках 1-2.
Место нанесения заводского номера
Рисунок 1 - Общий вид пирометров инфракрасных стационарных SIT 10

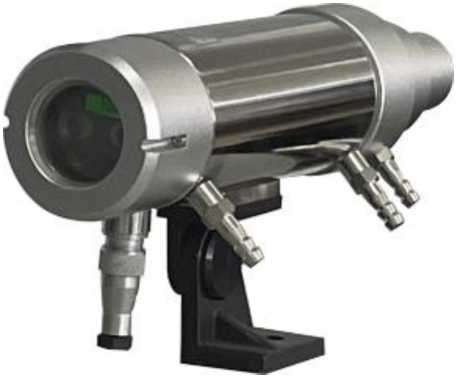

Рисунок 2 - Общий вид пирометров инфракрасных стационарных SIT10 с применением контура водяного охлаждения
Заводской номер пирометров инфракрасных стационарных SIT10 в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус пирометра. Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.
Пломбирование пирометров не предусмотрено.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Пирометр инфракрасный стационарный |
SIT10 |
1 шт. |
|
Руководство по эксплуатации на пирометры инфракрасные стационарные SIT10 |
- |
1 экз. |
|
Кабель соединительный |
- |
1 шт. |
|
Контур водяного охлаждения |
- |
1 шт. (по дополнительному заказу) |
пирометров
Метрологические и основные технические характеристики инфракрасных стационарных SIT10 приведены в таблице 2.
пирометров
Таблица 2 - Метрологические и основные технические характеристики инфракрасных стационарных SIT10
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -35 до +750 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±3,0 (в диапазоне от -35 до 0 °С включ.) ±(0,01-1изм +1) (в остальном диапазоне), где tизм - значение измеряемой температуры (°С) |
|
Повторяемость результатов измерений, °C |
±1,0 или ±0,001-1изм (выбирают большее значение) |
|
Показатель визирования |
1:50 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Время установления показаний, с, не более |
0,5 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Масса, кг, не более |
1,12 (без кабеля) |
|
Габаритные размеры (диаметр х длина), мм, не более |
060x180 |
|
Длина кабеля, м, не более |
10 |
|
Напряжение питания, В |
24 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Рабочие условия эксплуатации:
|
от -35 до +70 (до +120*) 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
18 000 |
|
Средний срок службы, лет, не менее |
2 |
|
Примечание: * - при использовании контура с водяным охлаждением, поставляемого по дополнительному заказу. | |
