Номер по Госреестру СИ: 93670-24
93670-24 Термометры биметаллические
(WSS)
Назначение средства измерений:
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.

Внешний вид.
Термометры биметаллические
Рисунок № 1

Внешний вид.
Термометры биметаллические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», Китай.
Правообладатель«CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», Китай
Адрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou Телефон/факс: +86 0519-85225861 (856)
E-mail: manager@cz-tianli.com, Web-сайт: www.cz-tianli.com
Изготовитель
«CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КитайАдрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou Телефон/факс: +86 0519-85225861 (856)
E-mail: manager@cz-tianli.com, Web-сайт: www.cz-tianli.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КитайАдрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou Телефон/факс: +86 0519-85225861 (856)
E-mail: manager@cz-tianli.com, Web-сайт: www.cz-tianli.com
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллон). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с различными способами крепления термобаллона к корпусу.
Термометры относятся к показывающим стрелочным приборам погружного типа. Термометры имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по способу соединения корпуса и термобаллона, и по монтажным элементам.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления
обозначения
WSS
|
Термометр биметаллический WSS - □□□□ | |
|
12 3 4 | |
|
1. Номинальный |
диаметр корпуса, мм |
|
3 |
60 |
|
4 |
100 |
|
5 |
150 |
|
6 |
160 |
|
2. Тип присоединения корпуса к термобаллону | |
|
0 |
Осевое (аксиальное) |
|
1 |
Радиальное |
|
3 |
Под углом 135° (тип тупого угла) |
|
8 |
Под любым углом (тип с регулируемым углом наклона) |
|
3. Тип монтажного присоединения | |
|
0 |
Отсутствует |
|
1 |
Подвижный фитинг с наружной резьбой |
|
2 |
Подвижный фитинг с внутренней резьбой |
|
3 |
Неподвижное резьбовое соединение |
|
4 |
Неподвижный фланец |
|
5 |
Штуцер резьбовой |
|
6 |
Подвижный фланец |
|
4. Тип защиты | |
|
/ |
Дополнительная защита отсутствует |
|
W |
Защитная гильза |
|
F |
Коррозионно-стойкое покрытие корпуса |
|
K |
Устойчивость к вибрационным (сейсмостойким) нагрузкам |
Монтаж термометров на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термометров приведены в технической документации предприятия-изготовителя.

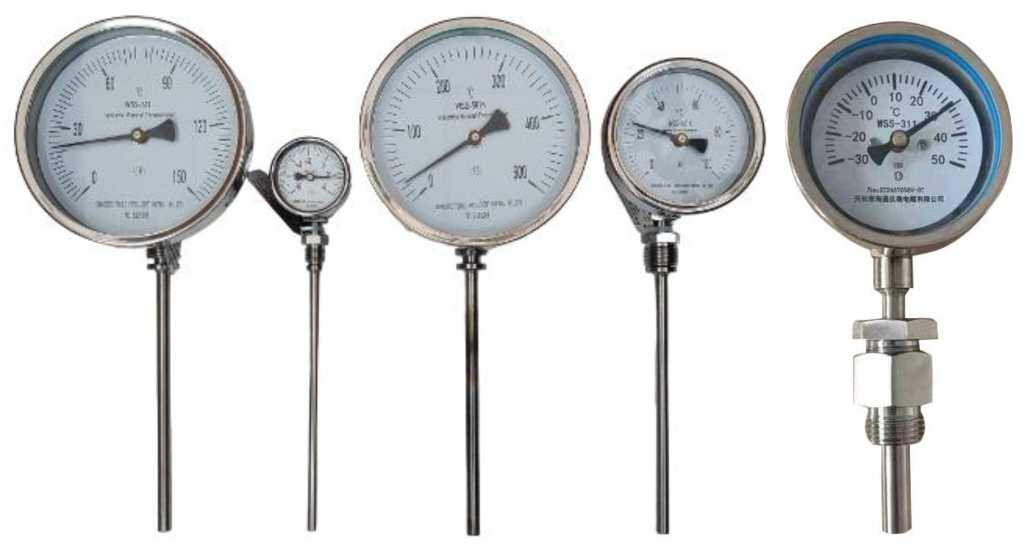

Фотографии общего вида термометров биметаллических WSS приведены на рисунке 1. Места нанесения заводского номера и знака поверки приведены на рисунке 2.
Заводской номер термометров в виде цифрового обозначения, состоящего из арабских цифр, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.

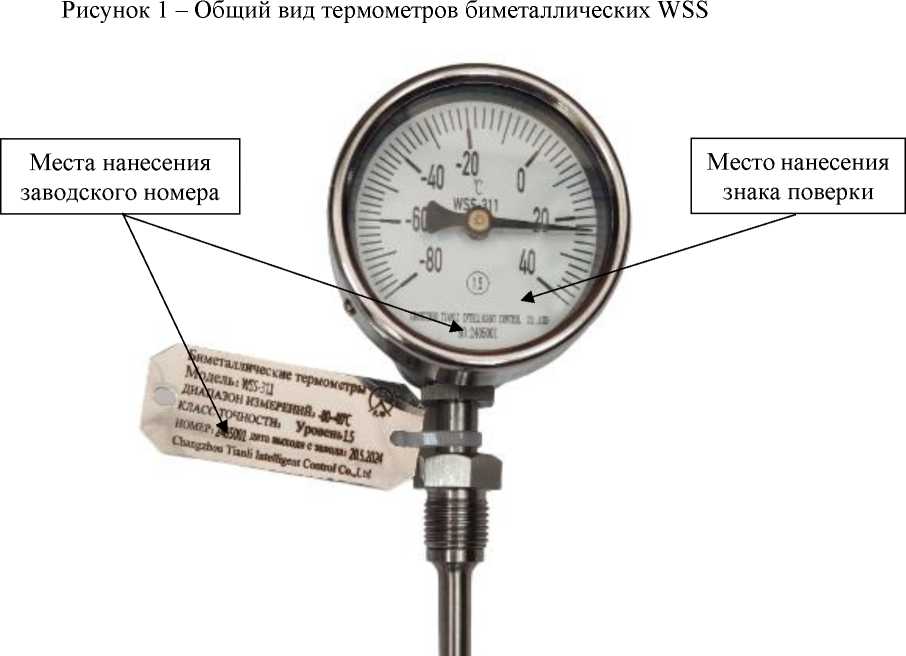

Рисунок 2 - Общий вид термометров биметаллических WSS с указанием мест нанесения заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термометр биметаллический |
WSS(1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Защитная гильза |
- |
1 шт.(2) |
|
Примечания:
|
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-3
Таблица 2 -
|
Диапазон измерений температуры(1), °С |
Пределы допускаемой абсолютной погрешности (Л) (2), °С в зависимости от класса точности (3) |
Цена деления шкалы, °С | |
|
1.0 |
1.5 | ||
|
от -80 до +40 |
±2,0 |
±3,0 |
2 |
|
от -40 до +80 |
±2,0 |
±3,0 |
2 |
|
от -30 до +50 |
±2,0 |
±3,0 |
2 |
|
от 0 до +50 |
±1,0 |
±1,5 |
1 |
|
от 0 до +100 |
±2,0 |
±3,0 |
2 |
|
от 0 до +150 |
±2,0 |
±3,0 |
2 |
|
от 0 до +200 |
±2,0 |
±3,0 |
5 |
|
от 0 до +300 |
±5,0 |
±7,5 |
5 |
|
от 0 до +400 |
±5,0 |
±7,5 |
10 |
|
от 0 до +500 |
±10,0 |
±15,0 |
10 |
Примечания:
-
(1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. Диапазон измерений конкретного термометра приведен в паспорте.
-
(2) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.
-
(3) - Класс точности нормирован только в технической документации предприятия-изготовителя и наносится на циферблат термометра (в виде обозначения «1.0» (соответственно для класса точности 1.0) или «1.5» (для класса точности 1.5)), также информация о классе точности приведена в паспорте на конкретный термометр.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр корпуса(1), мм |
от 59 до 160 |
|
Диаметр термобаллона(1), мм |
от 4 до 12 |
|
Длина монтажной части термобаллона(1), мм |
от 30 до 3000 |
|
Масса, кг, не более |
30 |
|
Рабочие условия эксплуатации:
|
от -55 до +80 90 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Примечание: (1) - Конкретные значения габаритных размеров корпуса и термобаллона приведены в паспорте на термометры. | |
