Номер по Госреестру СИ: 93700-24
93700-24 Мультиметры-калибраторы
(АКИП-2202А)
Назначение средства измерений:
Мультиметры-калибраторы АКИП-2202А (далее - мультиметры) предназначены для измерения в режиме мультиметра силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрического сопротивления постоянного тока, частоты, температуры с помощью термопар и термосопротивлений, а также формирования в режиме калибратора: постоянного напряжения и силы постоянного тока, электрического сопротивления постоянного тока, частоты импульсов, статических характеристик термопар и термосопротивлений.

Внешний вид.
Мультиметры-калибраторы
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10’1 до 1^106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Мультиметры-калибраторы АКИП-2202А».
Правообладатель«Double King Industrial Holdings Co., Limited», Китай
Адрес: Room 2107, 21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong
Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Изготовитель
«Double King Industrial Holdings Co., Limited», КитайАдрес: Room 2107, 21/F., C C WU Building, 302-308 Hennessy Road, Wanchai,
HongKong
Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
«Double King Industrial Holdings Co., Limited», КитайАдрес: Room 2107, 21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong
Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом формировании выходных сигналов. Управление процессом измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Мультиметры осуществляют измерение температуры с использованием термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и термосопротивлений Pt1000, Pt100, Cu50 и формирование статических характеристик, указанных термопреобразователей. Мультиметры обладают дополнительными функциями: генерации ступенчатого или пилообразного изменения силы выходного тока, изменения формируемой силы постоянного тока с нарастанием в диапазоне от 25 % до 100 % с шагом 25 %, удержания результата измерения, автоматического отключения питания.
Мультиметры представляют собой портативные электрические измерительные приборы, выполненные в пластмассовом корпусе.
На передней панели расположены ЖК-дисплей, клавиши выбора режимов измерений входных и формирования выходных сигналов, функциональные кнопки, гнезда подключения проводов. На задней панели находятся крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус методом печати на наклейке, размещаемой на обратной стороне корпуса.
Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя. Место нанесения заводского номера представлено на рисунке 1.

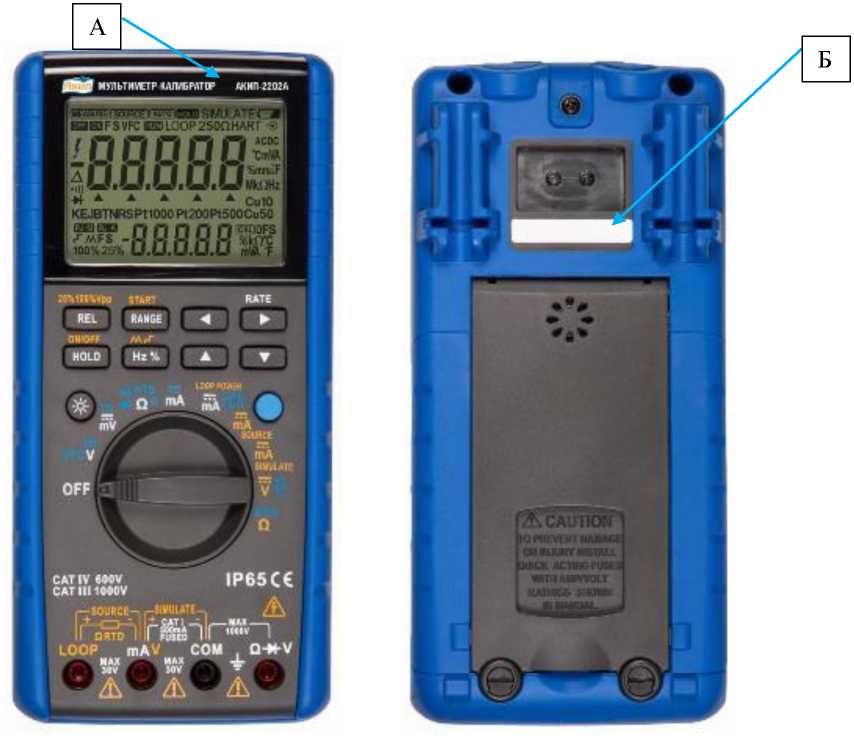

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 5 -
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Мультиметр-калибратор |
АКИП-2202А |
1 |
|
Измерительные провода со съемным наконечником |
- |
2 |
|
Зажимы типа крокодил |
- |
2 |
|
Сумка-чехол |
- |
1 |
|
Элементы питания |
АА |
4 |
|
Зарядное устройство1) |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Примечание: 1) - поставляется по отдельному заказу | ||
Таблица 1 - Метрологические характеристики при измерении величин
|
Наименование характеристики |
Предел измерений |
Диапазон измерений |
Разреше ние |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
Измерение напряжения постоянного тока |
50 мВ |
от 0 до ±55,000 мВ |
0,001 мВ |
±(0,001-иизм+0,01) мВ |
|
500 мВ |
от 0 до ±550,00 мВ |
0,01 мВ |
+(0,0005^иизм+0,05) мВ | |
|
5 В |
от 0 до ±5,5000 В |
0,0001 В |
±(0,0005^иизм+0,0005) В | |
|
50 В |
от 0 до ±55,000 В |
0,001 В |
±(0,0005^иизм+0,005) В | |
|
500 В |
от 0 до ±550,00 В |
0,01 В |
±(0,001-иизм+0,05) В | |
|
1000 В |
от 0 до ±1000,0 В |
0,1 В |
±(0,001-иизм+0,5) В |
таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Измерение напряжения переменного тока частотой от 20 Гц до 1 кГц |
5 В |
от 0 до 5,5000 В |
0,0001 В |
±(0,005^иизм+0,0004) В1) ±(0,05^иизм+0,0004) В2) |
|
50 В |
от 0 до 55,000 В |
0,001 В |
±(0,005^иизм+0,004) В | |
|
500 В |
от 0 до 550,0 В |
0,01 В |
±(0,005^иизм+0,04) В | |
|
1000 В |
от 0 до 750 В |
0,1 В |
±(0,01-иизм+0,4) В | |
|
Измерение электрического сопротивления постоянному току |
500 Ом |
от 0 до 550,00 Ом |
0,01 Ом |
±(0,0005•Rизм+0,15) Ом |
|
5 кОм |
от 0 до 5,5000 кОм |
0,0001 кОм |
±(0,0005•Rизм+0,001) кОм | |
|
50 кОм |
от 0 до 55,000 кОм |
0,001 кОм |
±(0,0005 •Rизм+0,01) кОм | |
|
500 кОм |
от 0 до 550,00 кОм |
0,01 кОм |
±(0,0005•Rизм+0,1) кОм | |
|
5 МОм |
от 0 до 5,5000 МОм |
0,0001 МОм |
±(0,002•Rизм+0,0005) МОм | |
|
50 МОм |
от 0 до 55,000 МОм |
0,001 МОм |
±(0,01•Rизм+0,01) МОм | |
|
Измерение силы постоянного тока |
50 мА |
от 0 до ±55,000 мА |
0,001 мА |
±(0,001-1изм+0,005) мА |
|
500 мА |
от 0 до ±500,00 мА |
0,01 мА |
±(0,001-1изм+0,05) мА | |
|
Измерение силы переменного тока частотой от 20 Гц до 1 кГц |
50 мА |
от 0 до 55,000 мА |
0,001 мА |
±(0,0015^1изм+0,02) мА |
|
500 мА |
от 0 до 500,00 мА |
0,01 мА |
±(0,0015-1изм+0,1) мА | |
|
Измерение частоты10^ |
10 Гц |
от 0 до 9,9999 Гц |
0,0001 Гц |
±(0,0002•Fизм+0,0004) Гц |
|
100 Гц |
от 0 до 99,999 Гц |
0,001 Гц |
±(0,0002•Fизм+0,004) Гц | |
|
1000 Гц |
от 0 до 999,99 Гц |
0,01 Гц |
±(0,0002•Fизм+0,04) Гц | |
|
10 кГц |
от 0 до 9,9999 кГц |
0,0001 кГц |
±(0,0002•Fизм+0,0004) кГц | |
|
Измерение температуры с помощью термопар9) |
R |
от 0°С до +1760 °С |
1 °С |
±(0,001 •Тизм+З) °С3) ±(0,001 •Тизм+2) °С4) |
|
S |
от 0°С до +1760 °С | |||
|
B |
от +600°С до +1800 °С |
±(0,001 •Тизм+З) °С5) ±(0,001 •Тизм+2) °С6) | ||
|
K |
от -200°С до +1350 °С |
0,1 °С |
±(0,001 •Тизм+2) °С7) ±(0,001 •Тизм+1) °С8) | |
|
E |
от -200°С до +700 °С | |||
|
J |
от -200°С до +950 °С | |||
|
T |
от -200°С до +400 °С | |||
|
N |
от -200°С до +1300 °С | |||
|
Измерение температуры с помощью термосопротивлений 9) |
Cu50 |
от -50°С до +150 °С |
0,1 °С |
±(0,001-Тизм+1) °С |
|
Pt100 |
от -200°С до +850 °С | |||
|
Pt1000 |
от -200°С до +630 °С | |||
|
Измерение электрической емкости |
10 нФ |
от 0 до 11,00 нФ |
0,01 нФ |
±(0,05^Сизм+0,5) нФ |
|
100 нФ |
от 0 до 110,0 нФ |
0,1 нФ |
±(0,05^Сизм+0,5) нФ | |
|
1000 нФ |
от 0 до 1100 нФ |
1 нФ |
±(0,05^Сизм+5) нФ | |
|
10 мкФ |
от 0 до 11,00 мкФ |
0,01 мкФ |
±(0,05^Сизм+0,05) мкФ | |
|
100 мкФ |
от 0 до 110,0 мкФ |
0,1 мкФ |
±(0,05^Сизм+0,5) мкФ | |
|
1000 мкФ |
от 0 до 1100 мкФ |
1 мкФ |
±(0,05^Сизм+50) мкФ |
Продолжение таблицы 1__________________________________________________________
Примечания
иизм, Иизм, 1изм, Fm'.m. Тизм, Сизм - значения измеряемых величин
Пределы дополнительной абсолютной погрешности измерения при температуре меньше +18 °С и больше +28 °С рассчитывается по формуле (0.1^Л) на каждый 1 °С отклонения, где 1) -
Л - значение допускаемой основной абсолютной погрешности при частоте напряжения переменного тока до 400 Гц включ. при частоте напряжения переменного тока св. 400 Гц при измеряемой температуре до плюс 100 °С включ.
при измеряемой температуре св. плюс 100 °С при измеряемой температуре до плюс 800 °С включ.
при измеряемой температуре св. плюс 800 °С при измеряемой температуре до минус 100 °С включ.
при измеряемой температуре св. минус 100 °С
2) -
3) -
4) -
5) -
6) -
7) -
8) -
-
9) Погрешность нормируется без учета погрешности термопреобразователей. Суммарная погрешность при измерении температуры определяется как алгебраическая сумма погрешностей мультиметра и термопреобразователя
-
10) - при частоте измеряемого сигнала больше 3 Гц
Таблица 2 -
величин
|
Наименование характеристики |
Предел |
Диапазон воспроизведений |
Разреше ние |
Пределы допускаемой основной абсолютной погрешности |
|
Воспроизведение напряжения постоянного тока |
100 мВ |
от -10,00 до +110,00 мВ |
0,01 мВ |
±(0,0005^U+0,03) мВ |
|
1000 мВ |
от -100,0 до +1100,0 мВ |
0,1 мВ |
±(0,0005^U+0,3) мВ | |
|
10 В |
от -1,000 до +11,000 В |
0,001 В |
±(0,0005^U+0,002) В | |
|
Воспроизведение силы постоянного тока |
30 мА |
от 0 до +33,000 мА |
0,001 мА |
h(0,0005^ 1+0,004) мА |
|
Воспроизведение электрического сопротивления постоянного тока |
400 Ом |
от 0 до 400,0 Ом |
0,1 Ом |
±(0,0005^R+0,2) Ом |
|
4 кОм |
от 0 до 4,000 кОм |
1 Ом |
±(0,0005^R+2) Ом | |
|
Воспроизведение статических характеристик термопар6) |
R |
от 0°С до +1767 °С |
1 °С |
±(0,0005^Т+3) °С1) ±(0,0005^Т+2) °С2) |
|
S |
от 0 °С до +1767 °С | |||
|
B |
от +600 °С до +1820 °С | |||
|
K |
от -200 °С до +1372 °С |
0,1 °С |
±(0,0005 •Т+2) °С3) ±(0,0005^Т+1) °С4) | |
|
E |
от -200 °С до +1000 °С | |||
|
J |
от -200 °С до +1200 °С | |||
|
T |
от -250 °С до +400 °С | |||
|
N |
от -200 °С до +1300 °С | |||
|
Воспроизведение статических характеристик термосопротивлений 7) |
Cu50 |
от -50 °С до +150 °С |
0,1 °С |
±(0,0005^Т+0,6) °С |
|
Pt100 |
от -200 °С до +850 °С | |||
|
Pt1000 |
от -200 °С до +630 °С | |||
|
Воспроизведение частоты выходных импульсов5) |
100 Гц |
от 1,0 до 110,0 Гц |
0,1 Гц |
±(0,0005^F+0,2) Гц |
|
1 кГц |
от 0,100 до 1,100 кГц |
0,001 кГц |
±(0,0005^F+0,002) кГц | |
|
5 кГц |
от 1,00 до 6,00 кГц |
0,01 кГц |
±(0,0005^F+0,02) кГц | |
|
10 кГц |
от 6,0 до 11,0 кГц |
0,1 кГц |
±(0,0005^F+0,2) кГц |
Продолжение таблицы 2______________________
Примечания
U, R, I, F, Т - значения воспроизводимых величин
1) -
-
2) - при воспроизведении сигнала термопары св. плюс100 °С
-
3) -
при воспроизведении сигнала термопары до плюс100 °С включ.
при воспроизведении сигнала термопары до минус 100 °С вкл.
-
4) - при воспроизведении сигнала термопары св. минус 100 °С
-
5) Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 до 11 В
-
6) - погрешность нормируется без учета погрешности компенсации температуры холодного спая
-
7) - погрешность нормируется без учета сопротивления соединительных проводов
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
206х97х60 |
|
Параметры электрического питания: - напряжение питания постоянного тока (4 батареи АА), В |
6 |
|
Нормальные условия измерений:
|
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
