Номер по Госреестру СИ: 93687-24
93687-24 Гравиметры относительные
(Силомер)
Назначение средства измерений:
Гравиметр относительный Силомер (далее по тексту - гравиметр) предназначен для измерений приращений ускорения свободного падения.
Внешний вид.
Гравиметры относительные
Рисунок № 1
Внешний вид.
Гравиметры относительные
Рисунок № 2
Общие сведения
Дата публикации - 06.11.2024
Срок свидетельства -
Номер записи - 195497
ID в реестре СИ - 1420997
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Раменский приборостроительный завод" (АО "РПЗ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Раменское
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№2650 от 2024.11.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Гравиметры относительные (Силомер)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Раменский приборостроительный завод" (АО "РПЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93687-24 |
Гравиметры относительные, Силомер Акционерное общество "Раменский приборостроительный завод" (АО "РПЗ") (РОССИЯ Московская обл., г. Раменское) |
ОТ МП |
3 года |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Гравиметры относительные (Силомер)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Гравиметры относительные (Силомер)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
вместе со встроенным и автономным
программным
Гравиметр поставляется обеспечением.
Встроенное ПО функционирует в приборе центральном ГИ-1 и предназначено:
-
- запуска гравиметра;
-
- приёма информации с датчиков (акселерометров, гироскопов, датчиков угла и термодатчиков) и GPS;
-
- управления гиростабилизатором;
-
- выработки углов ориентации объекта;
-
- выработки и хранение гравиметрической информации;
-
- термостатирования;
-
- контроля состояния гравиметра;
-
- формирования и передача массива выходных данных;
-
- приема управляющих команд от ИВК;
-
- автокалибровки.
Автономное ПО ИВК выполняет:
-
- приём информации из центрального прибора;
-
- отображение на экране информации о техническом состоянии гравиметра и решаемых задачах;
-
- обеспечение диалогового режима с оператором для ввода в гравиметр управляющих команд и данных;
-
- накопление данных гравиметрической съёмки в виде файлов для постобработки. Всё программное обеспечение является метрологически значимым.
Аппаратная защита от несанкционированного доступа обеспечивается применением пломб.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значения | |||
|
Встроенное |
Автономное | |||
|
Идентификационное наименование ПО |
GTNAV |
GTGRAV |
SEAGRAV E |
SEAGRAV G |
|
Номер версии (идентификационный номер) ПО |
2.15 |
45 |
1.0 |
1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на шильдик, расположенный на приборе центральном ГИ-1, методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации ИДТЛ.461529.005-01 РЭ «Гравиметр относительный Силомер. Руководство по эксплуатации. Часть 3», раздел 4 «Проведение измерений во время полёта».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений ускорения свободного падения, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2886.
ПравообладательАкционерное общество «Раменский приборостроительный завод» (АО «РПЗ»)
ИНН 5040001426
Юридический адрес: 140100, Московская обл., г. Раменское, ул. Михалевича, д. 39, к. 20, эт./помещ. 2/124
Телефон: +7 (495) 995-94-01
E-mail: buhrpz@mail.ru, oot@rpz.ru
Web-сайт: http://rpz.ru
Изготовитель
Акционерное общество «Раменский приборостроительный завод» (АО «РПЗ»)ИНН 5040001426
Юридический адрес: 140100, Московская обл., г. Раменское, ул. Михалевича, д. 39, к. 20, эт./помещ. 2/124
Телефон: +7 (495) 995-94-01
E-mail: buhrpz@mail.ru, oot@rpz.ru
Web-сайт: http://rpz.ru
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «Раменский приборостроительный завод» (АО «РПЗ»)ИНН 5040001426
Юридический адрес: 140100, Московская обл., г. Раменское, ул. Михалевича, д. 39, к. 20, эт./помещ. 2/124
Телефон: +7 (495) 995-94-01
E-mail: buhrpz@mail.ru, oot@rpz.ru
Web-сайт: http://rpz.ru
К настоящему типу относятся гравиметры зав. №№ 0181080001 и 0181080004.
Конструктивно гравиметр выполнен в виде трёх отдельных устройств - прибора центрального ГИ-1, прибора питания ЭП-5 и измерительно-вычислительного комплекса (далее по тексту - ИВК), соединённых друг с другом при помощи электрических кабелей.
Прибор центральный ГИ-1 закреплён на поворотном столе СНД-1, который расположен на пружинном основании - амортизаторе. Базовым элементом центрального прибора ГИ-1 является гравиметрический чувствительный элемент, установленный на платформе трёхосной гировертикали с системой «шулеровской» интегральной коррекции. Использование GPS-информации о широте места и скорости объекта в интегральной коррекции обеспечивает невозмущаемость положения платформы при маневрировании носителя. Прибор центральный ГИ-1 предназначен для выработки информации о пространственном положении носителя, управления работой систем гравиметра и выработки предварительной гравиметрической информации.
Поворотный стол СНД-1 предназначен для установи центрального прибора ГИ-1 в рабочее положение.
Прибор питания ЭП-5 предназначен для питания аппаратуры гравиметра от сети переменного или постоянного тока.
ИВК включает в себя ноутбук с установленным специализированным программным обеспечением (далее -ПО) и предназначен для:
-
- приёма и обработки измерительной информации, поступающей из центрального прибора ГИ-1;
-
- отображение результатов измерений;
-
- обеспечения диалогового режима с оператором для ввода в гравиметр управляющих команд и данных и накопления данных гравиметрической съемки в виде файлов для постобработки;
Общий вид гравиметра представлен на рисунке 1.
Пломба
Прибор центральный ГИ-1
Поворотный стол СНД-1
Амортизатор
Рисунок 1а - Общий вид гравиметра относительного Силомер. Прибор центральный ГИ-1

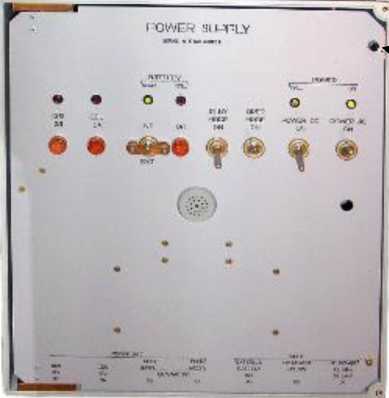

Рисунок 1б - Общий вид гравиметра относительного Силомер. Прибор питания ЭП-5
Пломба
Пломбирование гравиметра осуществляется с помощью чаши с пластичным материалом, закрывающей крепёжные винты корпусов прибора центрального ГИ-1 и прибора питания ЭП-5.
Заводской номер в числовом формате нанесён типографским способом на шильдик, расположенный на центральном приборе ГИ-1, и в паспорт. Нанесение на средство измерений не предусмотрено.
от несанкционированного доступа
знака поверки
Схема пломбировки на рисунках 1а и 1б.
представлена
Таблица 5 - Комплектность
|
Наименование |
Шифр |
Кол-во |
|
Гравиметр в составе: - прибор центральный ГИ-1 в составе: - поворотный стол СНД-1 |
1 шт. | |
|
- амортизатор |
1 шт. | |
|
- измерительно вычислительный |
- | |
|
комплекс в составе: - ноутбук |
1 шт. | |
|
- ПО |
1 шт. | |
|
- прибор питания ЭП-5 |
1 шт. | |
|
Комплект соединительный кабелей |
- |
1 шт. |
|
Комплект крепёжных деталей |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Паспорт |
ИДТЛ.461529.005-01ПС |
1 экз. |
|
Руководство по эксплуатации |
ИДТЛ.461529.005-01 РЭ |
1 экз. |
|
Руководство оператора |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
гравиметров относительных Силомер приведены в таблицах 2 и 3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений приращений ускорения свободного падения, Гал -диапазон 1 -диапазон 2 |
±4 ±0,4 |
|
Пределы допускаемой абсолютной погрешности измерений приращений ускорения свободного падения, мГал1 |
±1,0 |
|
Дрейф за 24 часа, мГал, не более |
1 |
|
1 - Значение регламентируется при следующих условиях измерений: -время осреднения 100 с в интервале времени между опорными измерениями не более 7 ч | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочий диапазон значений ускорения свободного падения, Гал |
от 976 до 984 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230+33 |
|
- частота переменного тока, Гц |
50+0,5 |
|
- напряжение постоянного тока (при бортовом питании), В |
27±3 |
|
Потребляемая мощность, В-А, не более |
150 |
|
Габаритные размеры, мм, не более | |
|
- длина |
600 |
|
- ширина |
600 |
|
- высота |
920 |
|
Масса, кг, не более |
162 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +15 до +30 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
|
- атмосферное давление, мм рт. ст. |
от 626 до 795 |
Таблица 4- Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка до отказа, ч, не менее |
14000 |
