Номер по Госреестру СИ: 93689-24
93689-24 Микрометры рычажные
(Micron)
Назначение средства измерений:
предназначены
Микрометры рычажные Micron (далее по тексту - микрометры) для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры рычажные
Рисунок № 1
Внешний вид.
Микрометры рычажные
Рисунок № 2
Внешний вид.
Микрометры рычажные
Рисунок № 3
Внешний вид.
Микрометры рычажные
Рисунок № 4
Внешний вид.
Микрометры рычажные
Рисунок № 5
Внешний вид.
Микрометры рычажные
Рисунок № 6
Внешний вид.
Микрометры рычажные
Рисунок № 7
Внешний вид.
Микрометры рычажные
Рисунок № 8
Внешний вид.
Микрометры рычажные
Рисунок № 9
Внешний вид.
Микрометры рычажные
Рисунок № 10
Общие сведения
Дата публикации - 25.02.2025
Срок свидетельства - 02.11.2029
Номер записи - 195499
ID в реестре СИ - 1420999
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МРИ-175 150-175 0,01 (ИЧ-10) 2, МРИ, МР-50 25-50 0,001 Исп. 1, МР 75-100-0,001 мм, МР, мод.МРИ 150, Micron, мод.МРИ, Micron, 50-75 мм,
Производитель
Изготовитель - Qinghai Measuring & Cutting Tools Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Статистика
Кол-во поверок - 111
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 8
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2650 от 2024.11.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2935 от 2024.12.11 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 ноября 2024 г. № 2650 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Микрометры рычажные (Micron)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Qinghai Measuring & Cutting Tools Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89737-23 09.08.2028 |
Кольца установочные, Micron Qinghai Measuring & Cutting Tools Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
90358-23 30.10.2028 |
Нутромеры микрометрические самоцентрирующиеся, Micron Qinghai Measuring & Cutting Tools Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93689-24 02.11.2029 |
Микрометры рычажные , Micron Qinghai Measuring & Cutting Tools Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Микрометры рычажные (Micron)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЧИЗ" (RA.RU.311575) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 98 | 81 | 98 | 0 | 0 | 98 | 98 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Микрометры рычажные (Micron)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Подготовка к работе и проведение измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Микрометры рычажные Micron».
ПравообладательQinghai Measuring & Cutting Tools Co., Ltd, КНР
Адрес: 37 Minhe Road, Xining, Qinghai,P.R. China
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
винтовой пары поступательное
Принцип действия микрометров основан на использовании точной для преобразования вращательного движения микрометрического винта в движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической головке, а вторая измерительная поверхность выдвигается с помощью кнопки и связана с механизмом стрелочного или цифрового отсчетного устройства.
При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометр представляет собой скобу с теплоизоляционными накладками, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой.
Микрометрическая головка микрометра состоит из микрометрического винта, стопорной гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе.
Для установки в исходное положение микрометры с нижним пределом диапазона измерений 25 мм и более имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 275 мм включительно плоские, а свыше 275 мм - сферические.
Микрометры изготавливаются следующих моделей:
-
- МР - с отсчетным устройством, встроенным в скобу;
-
- МРИ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа модификаций ИЧ-3, ИЧ-5 или ИЧ-10;
-
- МРЦ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа модификации ИЦ-12,7.
Отсчетные устройства могут оснащаться двумя видами сменных наконечников: сферическим и/или плоским наконечниками.
Отсчетные устройства модификации ИЧ изготавливаются в исполнениях 0 и 1.
Микрометры изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Микрометры изготавливаются в модификациях А-В С D (Е) F, в обозначении которых принято:
наименование модели (МР, МРИ или МРЦ);
верхняя граница диапазона измерений микрометра; диапазон измерений микрометра;
цена деления отсчетного устройства или шаг дискретности в миллиметрах;
А -
В -
С -
D -
Е - модификация съемного отсчетного устройства;
F - исполнение микрометра.
Микрометры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Корпус микрометра изготавливается в цвете по заказу заказчика.
Товарный знак наносится на титульный лист паспорта микрометров
типографским методом, на теплоизоляционную накладку, металлическую табличку скобы микрометра или на циферблат встроенного отсчетного устройства краской или методом гравировки. Допускается нанесение товарного знака на съемное отчетное
устройство краской или методом гравировки.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, на теплоизоляционную накладку или барабан микрометра краской или методом гравировки.
Фотографии общего вида микрометров представлены на рисунках 1 - 2. Общий вид съемных отсчетных устройств представлен на рисунке 3. Общий вид сменных наконечников представлен на рисунке 4. Места нанесения заводского номера представлены на рисунке 5.

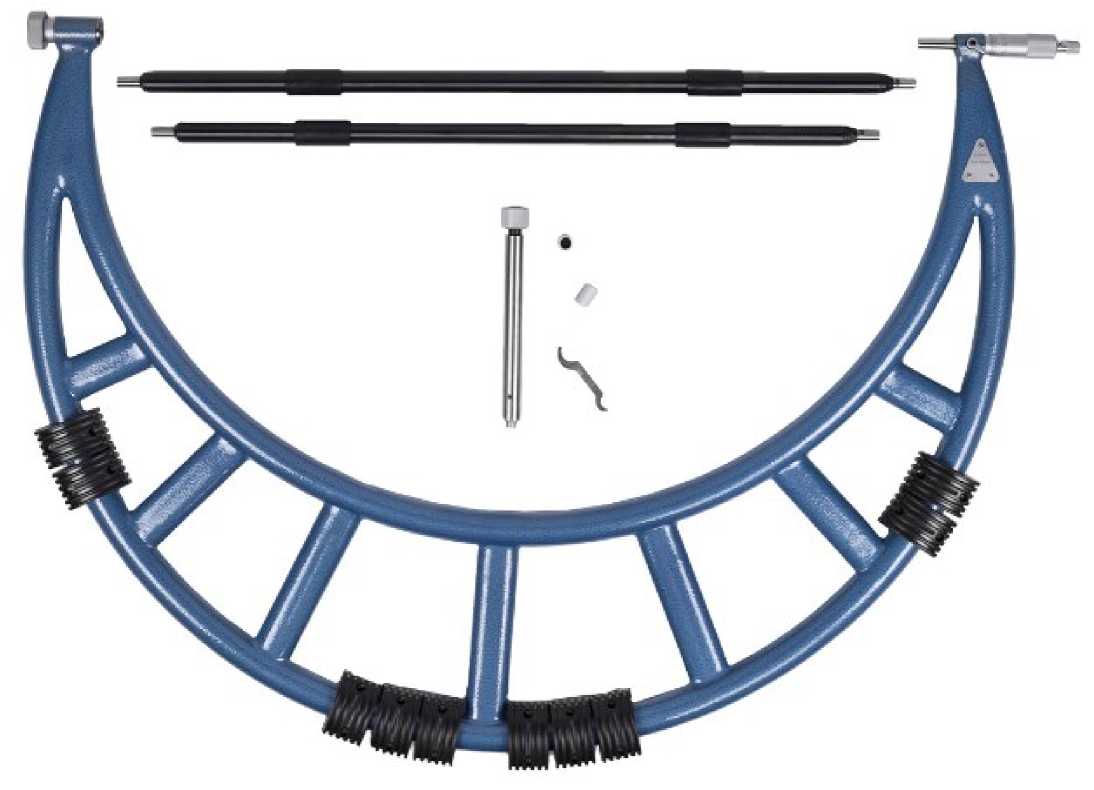

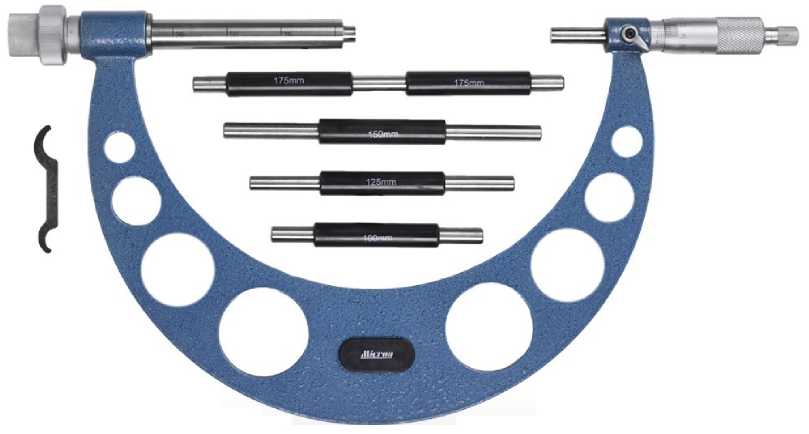

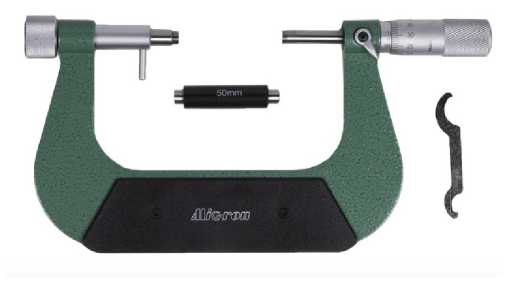

Рисунок 2 - Общий вид микрометров моделей МРИ и МРЦ (лист 1 из 2)

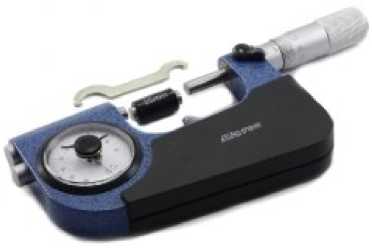

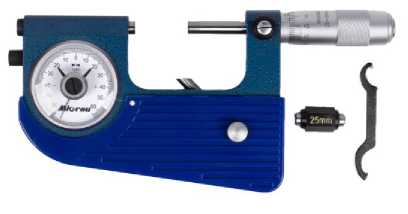

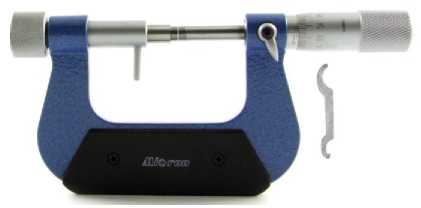

Рисунок 1 - Общий вид микрометров модели МР
Рисунок 2 (лист 2 из 2)

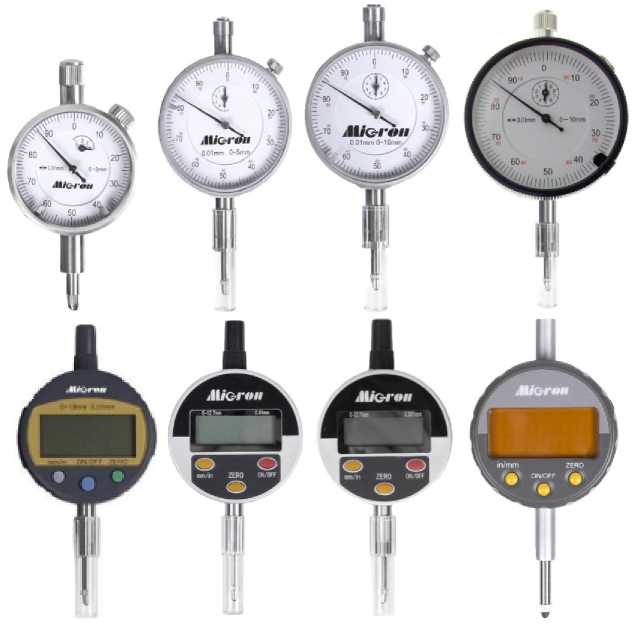

Рисунок 3 - Общий вид
съемных отсчетных устройств
Рисунок 4 - Общий вид сменных наконечников отсчетных устройств

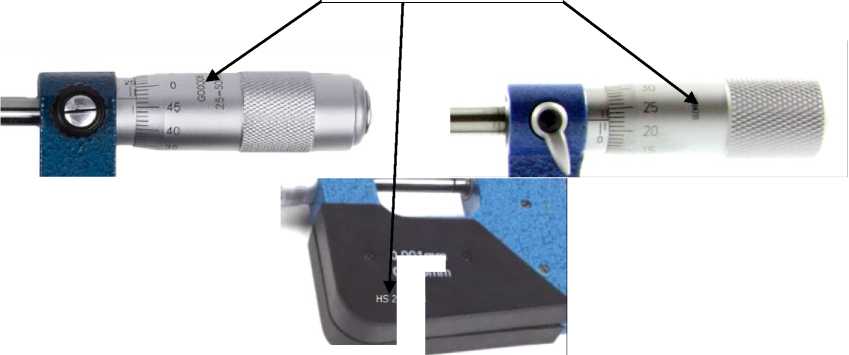

Место нанесения заводского номера
Рисунок 5 - Обозначение места нанесения заводского номера
2035814
J
tj . ZSmn
Таблица 10 -
|
Наименование |
Обозначение |
Количество |
|
Микрометр рычажный* |
Micron |
1 шт. |
|
Отсчетное устройство* (для микрометров моделей МРИ, МРЦ) |
- |
1 шт. |
|
Сменный сферический наконечник (для микрометров моделей МРИ, МРЦ) |
- |
1 шт.** |
|
Сменный плоский наконечник (для микрометров моделей МРИ, МРЦ) |
- |
1 шт.** |
|
Элемент питания (для микрометров модели МРЦ) |
- |
1 шт. |
|
Установочная мера для микрометров с верхним пределом диапазона измерений св. 25 мм |
- |
1 шт.*** |
|
Ключ (кроме микрометров модели МРЦ) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
СОУ.00.001.ПС |
1 экз. |
|
*Модель (модификация) в соответствии с заказом. ** По запросу заказчика. *** Количество в зависимости от модификации микрометра. | ||
Таблица 1 - Метрологические характеристики микрометров модели МР
|
Диапазон измерений микрометров , мм |
Отсчетное устройство |
Цена деления микромет рической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства в любом рабочем положении, мкм | ||||
|
Цена деления , мм |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм | |||||
|
±0,03 мм включ. от нулевого штриха |
св. ±0,03 мм от нулевого штриха | ||||||
|
Исп.1 |
Исп.2 | ||||||
|
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 25 до 50 |
0,001 |
от -0,04 до +0,04 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 50 до 75 |
0,001 |
от -0,04 до +0,04 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 75 до 100 |
0,001 |
от -0,04 до +0,04 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 0 до 25 |
0,001 |
от -0,06 до +0,06 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 25 до 50 |
0,001 |
от -0,06 до +0,06 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 50 до 75 |
0,001 |
от -0,06 до +0,06 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 75 до 100 |
0,001 |
от -0,06 до +0,06 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 0 до 25 |
0,001 |
от -0,07 до +0,07 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 25 до 50 |
0,001 |
от -0,07 до +0,07 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 50 до 75 |
0,001 |
от -0,07 до +0,07 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 75 до 100 |
0,001 |
от -0,07 до +0,07 |
±2 |
±3 |
0,01 |
±4 |
±5 |
Таблица 2 - Метрологические характеристики микрометров модели МРИ
|
Диапазон измерений микрометров, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений линейных размеров с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
на участках шкалы, мм | ||||||
|
Цена деления, мм |
Диапазон измерений*, мм |
±0,1 |
1,0 | |||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 25 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±9 |
±15 |
|
от 0 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±18 |
|
от 25 до 50 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±9 |
±15 |
|
от 50 до 75 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±9 |
±15 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 50 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±18 |
|
от 75 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±18 |
|
от 100 до 125 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±18 |
|
от 100 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±20 |
|
от 125 до 150 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±20 |
|
от 150 до 175 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±20 |
|
от 175 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±20 |
|
от 200 до 225 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 200 до 300 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 225 до 250 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 250 до 275 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 275 до 300 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 300 до 400 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±12 |
±20 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 400 до 500 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±12 |
±20 |
|
от 500 до 600 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±13 |
±24 |
|
от 600 до 700 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±13 |
±25 |
|
от 700 до 800 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±13 |
±26 |
|
от 800 до 900 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±14 |
±28 |
|
от 900 до 1000 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±16 |
±30 |
* Диапазон измерений отсчетного устройства зависит от диапазона измерений входящего в комплект индикатора часового типа.
Таблица 3 - Метрологические характеристики микрометров модели МРЦ
|
Диапазон измерений микрометров, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений микрометров с учетом погрешности измерений отсчетного устройства, мкм | ||
|
Шаг дискретности, мм |
Диапазон измерений, мм |
на любом участке 3 мм | ||
|
Исп.1 |
Исп.2 | |||
|
1 |
2 |
3 |
4 |
5 |
|
от 0 до 25 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 0 до 100 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 25 до 50 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 50 до 75 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 50 до 100 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 75 до 100 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 100 до 125 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 100 до 200 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 125 до 150 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 150 до 175 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 175 до 200 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 200 до 225 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 200 до 300 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 225 до 250 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 250 до 275 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
от 275 до 300 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 300 до 400 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 400 до 500 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 500 до 600 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 600 до 700 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 700 до 800 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 800 до 900 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 900 до1000 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 0 до 25 |
0,001 |
от 0 до 12,7 |
±12 |
±15 |
|
от 0 до 100 |
0,001 |
от 0 до 12,7 |
±12 |
±18 |
|
от 25 до 50 |
0,001 |
от 0 до 12,7 |
±12 |
±15 |
|
от 50 до 75 |
0,001 |
от 0 до 12,7 |
±12 |
±15 |
|
от 50 до 100 |
0,001 |
от 0 до 12,7 |
±12 |
±18 |
|
от 75 до 100 |
0,001 |
от 0 до 12,7 |
±12 |
±18 |
|
от 100 до 125 |
0,001 |
от 0 до 12,7 |
±12 |
±18 |
|
от 100 до 200 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 125 до 150 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 150 до 175 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 175 до 200 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 200 до 225 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 225 до 250 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 250 до 275 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 275 до 300 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 200 до 300 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 300 до 400 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 400 до 500 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 500 до 600 |
0,001 |
от 0 до 12,7 |
±12 |
±24 |
|
от 600 до 700 |
0,001 |
от 0 до 12,7 |
±12 |
±25 |
|
от 700 до 800 |
0,001 |
от 0 до 12,7 |
±13 |
±26 |
|
от 800 до 900 |
0,001 |
от 0 до 12,7 |
±14 |
±28 |
|
от 900 до 1000 |
0,001 |
от 0 до 12,7 |
±16 |
±30 |
Таблица 4 - Метрологические характеристики отсчетного устройства в виде индикатора часового типа модификации ИЧ
|
Диапазон измерений, мм |
Цена деления шкалы, мм |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более |
Наибольшая алгебраическая разность погрешностей, мкм | |||||||
|
на любом участке диапазона измерений, мм |
на всем диапазоне измерений | ||||||||||
|
0,1 |
1,0 | ||||||||||
|
Исп.0 |
Исп.1 |
Исп.0 |
Исп.1 |
Исп.0 |
Исп.1 |
Исп.0 |
Исп.1 |
Исп.0 |
Исп.1 | ||
|
от 0 до 3 |
0,01 |
3 |
3 |
2 |
3 |
4 |
5 |
8 |
10 |
10 |
15 |
|
от 0 до 5 |
0,01 |
3 |
3 |
2 |
3 |
4 |
5 |
8 |
10 |
12 |
16 |
|
от 0 до 10 |
0,01 |
3 |
3 |
2 |
3 |
4 |
5 |
8 |
10 |
15 |
20 |
Таблица 5 - Метрологические характеристики отсчетного устройства в виде индикатора часового типа модификации ИЦ
|
Диапазон измерений, мм |
Дискретность отсчета, мм |
Размах показаний, мкм, не более |
Пределы допускаемой абсолютной погрешности, мкм |
|
от 0 до 12,7 |
0,001 |
2 |
±10 |
|
0,01 |
10 |
±20 |
Таблица 6 - Допуски плоскостности и параллельности, измерительное усилие микрометров
|
Модель микро метра |
Цена деления отсчетного устройства или шаг дискретности, мм |
Верхний предел диапазона измерений микрометров, мм |
Допуск, мкм |
Измерительное усилие микрометров, Н |
Колебание измерительного усилия, Н, не более | |
|
плоскостности |
параллель ности | |||||
|
МРЦ |
0,01; 0,001 |
от 25 до 100 включ. |
0,6 |
1,5 |
от 0,7 до 6 |
0,5 |
|
св. 100 до 1000 |
0,9 |
4,0 |
от 2 до 10 |
3,0 | ||
|
МР |
0,001 |
от 25 до 50 |
0,6 |
1,5 |
от 3 до 10 |
1,5 |
|
75 |
от 4 до 12 |
2,0 | ||||
|
100 |
от 4 до 15 | |||||
|
МРИ |
0,01 |
от 25 до 100 включ. |
0,6 |
1,5 |
от 1 до 8 |
3,0 |
|
св. 100 до 1000 |
0,9 |
4,0 |
от 2 до 12 | |||
Примечание - Допускаются завалы на расстоянии 0,2 мм от краев измерительных поверхностей для микрометров с верхним пределом измерения до 50 мм и на расстоянии 0,5 мм - для микрометров с верхним пределом измерения свыше 50 мм.
Таблица 7 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Допуск, мкм | |
|
плоскостности |
параллельности | ||
|
1 |
2 |
3 |
4 |
|
25; 50; 75; 100 |
±1,5 |
0,6 |
1,00 |
|
125; 150; 175; 200 |
±2,0 |
0,9 |
1,25 |
|
225; 250; 275 |
±2,5 |
1,2 |
1,75 |
|
300; 325; 350; 375 |
±3,0 |
- |
- |
|
400; 425; 450; 475 |
±3,5 | ||
|
500; 525; 550; 575 |
±4,0 | ||
|
625; 675 |
±5,0 | ||
|
725;775 |
±6,0 | ||
|
825; 875 |
±7,0 | ||
|
925;975 |
±8,0 | ||
Таблица 8 - Габаритные размеры и масса
МР
МРИ,
МРЦ
Модель
микрометров
|
Диапазон измерений микрометров, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
от 0 до 25 |
170 |
75 |
30 |
0,6 |
|
от 25 до 50 |
195 |
85 |
30 |
0,8 |
|
от 50 до 75 |
215 |
115 |
30 |
1,0 |
|
от 75 до 100 |
235 |
160 |
35 |
1,2 |
|
от 0 до 25 |
175 |
80 |
27 |
0,6 |
|
от 25 до 50 |
200 |
95 |
27 |
1,0 |
|
от 50 до 75 |
200 |
105 |
27 |
1,0 |
|
от 50 до 100 |
280 |
125 |
27 |
1,1 |
|
от 75 до 100 |
280 |
125 |
27 |
1,1 |
|
от 0 до 100 |
280 |
125 |
27 |
1,1 |
|
от 100 до 125 |
290 |
128 |
27 |
1,2 |
|
от 100 до 200 |
378 |
185 |
27 |
2,5 |
|
от 125 до 150 |
315 |
143 |
27 |
1,4 |
|
от 150 до 175 |
410 |
200 |
27 |
1,6 |
|
от 175 до 200 |
373 |
185 |
27 |
1,8 |
|
от 200 до 225 |
390 |
204 |
27 |
2,0 |
|
от 225 до 250 |
410 |
292 |
27 |
2,2 |
|
от 250 до 275 |
420 |
234 |
27 |
2,5 |
|
от 275 до 300 |
442 |
249 |
27 |
2,7 |
|
от 200 до 300 |
480 |
265 |
30 |
2,9 |
|
от 300 до 400 |
585 |
410 |
40 |
3,5 |
|
от 400 до 500 |
755 |
480 |
45 |
3,8 |
|
от 500 до 600 |
1000 |
600 |
45 |
4,0 |
|
от 600 до 700 |
1200 |
750 |
45 |
4,3 |
|
от 700 до 800 |
1305 |
800 |
45 |
4,5 |
|
от 800 до 900 |
1405 |
950 |
45 |
5,0 |
|
от 900 до 1000 |
1500 |
1100 |
45 |
6,0 |
Примечание - Габаритные размеры микрометров моделей МРИ и МРЦ указаны без учета габаритных размеров съемного отсчетного устройства.
Таблица 9 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
