Номер по Госреестру СИ: 93694-24
93694-24 Магазины сопротивлений
(МС-Б2)
Назначение средства измерений:
Магазины сопротивлений МС-Б2 (далее - магазины)
для воспроизведений электрического сопротивления переменному току работ по контролю технического состояния электрохирургических устройств.
предназначены
при проведении

Внешний вид.
Магазины сопротивлений
Рисунок № 1

Внешний вид.
Магазины сопротивлений
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса магазинов методом лазерной гравировки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 «Порядок работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ОЦСМ.411642.002 ТУ Магазины сопротивлений МС-Б2. Технические условия.
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980
Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АПринцип действия магазинов основан на воспроизведении необходимых значений электрического сопротивления с помощью резистивных элементов.
Магазины состоят из набора сопротивлений, составленных из устойчивых к импульсным нагрузкам резисторов. Все элементы магазинов помещены в корпус. Включение заданной величины осуществляется с помощью переключателя. На лицевой панели расположены разъемы для подключения контролируемого электрохирургического устройства и разъемы для подключения вольтметра переменного тока.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на заднюю панель корпуса магазинов методом лазерной гравировки.

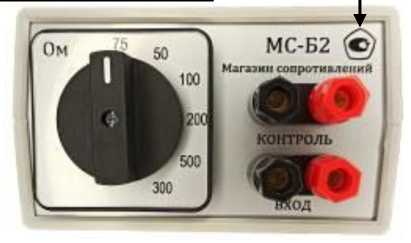

Общий вид магазинов, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунке
1.
|
Место нанесения знака утверждения типа |
Место нанесения заводского номера |
1Р.ЯТ1 ФБУ "Омский ЦСМ”

Магазин сопротивлений МС-Б2 Заводской № Год изготопления
ОЦСМ.411642.002 ТУ
01
2024
Л4413«1.< .аш)МГ V fiiWFgllwSi-H.A. 1J/W «3. paiZ)-ww»’-'»». <2
f. (П*п lntve«4n»flni»k
Рисунок 1- Общий вид магазинов,
обозначение мест нанесения заводского номера и знака утверждения типа

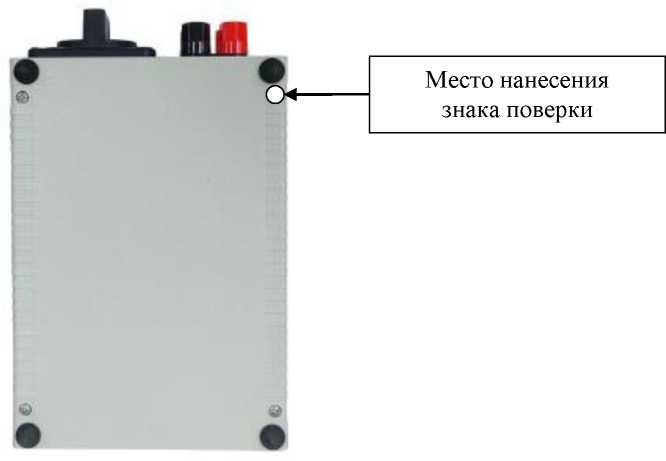

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Р и с ун о к 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Т а б л и ц а 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Магазин сопротивлений МС-Б2 |
— |
1 шт. |
|
Упаковка индивидуальная |
— |
1 шт. |
|
Паспорт |
ОЦСМ.411642.002 ПС |
1 экз. |
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Воспроизводимые значения электрического сопротивления переменному току в диапазоне частот от 20 Гц до 1 МГц, Ом |
50, 75, 100, 200, 300, 500 |
|
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменному току, %, в диапазоне частот:
|
± 5,0 ± 10,0 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
СКЗ рабочего напряжения переменного тока, В, не более: - при включенном сопротивлении 50 Ом |
150 |
|
- при включенном сопротивлении 75 Ом |
150 |
|
- при включенном сопротивлении 100 Ом |
100 |
|
- при включенном сопротивлении 200 Ом |
200 |
|
- при включенном сопротивлении 300 Ом |
300 |
|
- при включенном сопротивлении 500 Ом |
500 |
|
Масса, кг, не более |
1,2 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- высота |
90 |
|
- длина |
220 |
|
- ширина |
140 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Степень защиты по ГОСТ 14254-2015 от попадания внутрь твердых тел и воды, обеспечиваемая оболочкой (корпусом) |
IP40 |
Таблица 3- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
1000 |
