Номер по Госреестру СИ: 93773-24
93773-24 Спектрометры комбинационного рассеяния света портативные
(Sintecon RAM6000)
Назначение средства измерений:
Спектрометры комбинационного рассеяния света портативные спектрометры) предназначены для измерений
Sintecon RAM6000 (далее - спектрометры) предназначены для измерений ИК-спектров веществ
при определении содержания органических и неорганических веществ в твердых и жидких образцах различных веществ и материалов по спектрам комбинационного рассеяния.
Внешний вид.
Спектрометры комбинационного рассеяния света портативные

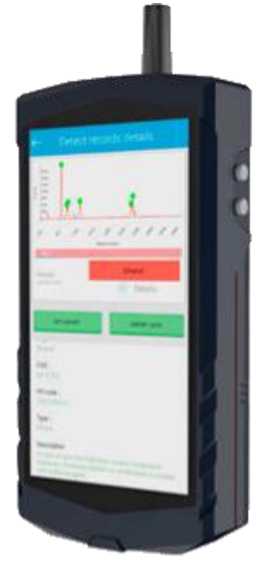

Рисунок № 1
Внешний вид.
Спектрометры комбинационного рассеяния света портативные

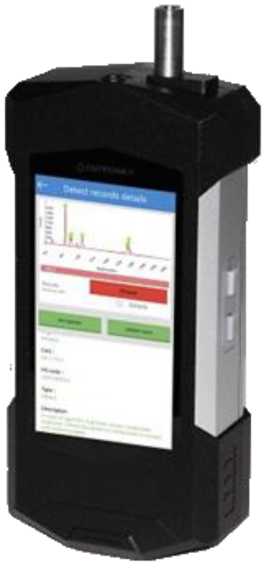

Рисунок № 2
Внешний вид.
Спектрометры комбинационного рассеяния света портативные
Рисунок № 3
Внешний вид.
Спектрометры комбинационного рассеяния света портативные
Рисунок № 4
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195542
ID в реестре СИ - 1421175
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Sintecon RAM6000, Sintecon RAM 6000-785,
Производитель
Изготовитель - "Optosky (Xiamen) Photonic INC."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Спектрометры комбинационного рассеяния света портативные (Sintecon RAM6000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Спектрометры комбинационного рассеяния света портативные (Sintecon RAM6000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 5 | 4 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры комбинационного рассеяния света портативные (Sintecon RAM6000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В спектрометре предусмотрено два вида программного обеспечения (далее - ПО): Handheld Raman и PharmID.
ПО Handheld Raman является встроенным, устанавливается в на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
ПО PharmID разделено на две части. Встроенное ПО и ПО для данных, получаемых с помощью ПО PharmID1, устанавливаемое на
спектрометры
архивирования персональный компьютер. Отличительной особенностью PharmID является наличие дополнительной возможности оформлять протоколы, соответствующие требованиям GLP
Функции метрологически значимых частей обоих встраиваемых ПО:
-
- управление спектрометром;
-
- вычисление, хранение, передача результатов измерений;
-
- редактирование параметров спектрометра.
ПО для архивирования данных, получаемых с помощью ПО PharmID является метрологически не значимым и выполняет функции синхронизации, резервного копирования и управления базой данных.
Одновременно работать может только один вид ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Handheld Raman1) |
PharmID2) |
|
Номер версии (идентификационный номер) ПО3) |
3.Х.Х3) |
1.X.X3) |
|
Цифровой идентификатор ПО |
- |
- |
| ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку спектрометра методом термопечати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Инструкции по эксплуатации» Руководства по эксплуатации спектрометров комбинационного рассеяния света портативных Sintecon RAM6000.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 23 июля 2019 г. № 1707 «Об утверждении стандартных справочных данных значений физических констант и показателей свойств веществ и материалов»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Техническая документация «Optosky (Xiamen) Photonic INC.», Китай.
Правообладатель«Optosky (Xiamen) Photonic INC.», Китай
Адрес: 361021, Fl 5, Bld F02, 3rd software park Jimei, Xiamen, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на регистрации спектров, отвечающих колебательным или вращательным переходам молекул с характерными частотами, возникающих под воздействием монохроматического излучения. Монохроматическое излучение, падающее на определяемое вещество, взаимодействует с молекулами данного вещества. Происходит обмен энергией между квантом излучения и молекулами определяемого вещества, в результате которого возникает неупругое (рамановское) рассеяние на молекулах определяемого вещества. В спектре рассеянного излучения возникают спектральные линии, отличные от (возбуждающего) излучения. Количество и расположение данных молекулярной структурой определяемого вещества. Интенсивность в спектре, пропорциональна количеству определяемого вещества.
Конструктивно спектрометры выполнены в виде моноблока,
спектральных
линий первичного линий определяются линий, наблюдаемых
в котором находятся: источник излучения - твердотельный лазер с длиной волны 785 или 1064 нм, с регулируемой из программного обеспечения мощностью от 50 до 500 мВт, специализированная аналоговая интегральная микросхема. К спектрометру может быть подключен погружной измерительный зонд с датчиком.
Управление спектрометрами осуществляется с помощью встроенного сенсорного экрана. Результаты анализа выводятся на сенсорный экран, сохраняются в режиме реального времени и могут быть переданы на периферийные устройства (персональный компьютер, принтер) при помощи USB-интерфейса. Спектрометр разработан на базе операционной системы Android, имеет камеру с разрешением 8 и 13 мегапикселей, а также оснащен встроенными модулями Wi-Fi, Bluetooth и GPS.
Спектрометры выпускаются в двух модификациях: Sintecon RAM6000-785 и Sintecon RAM6000-1064, отличающихся метрологическими и техническими характеристиками.
Корпус спектрометров изготавливается из пластика черного цвета.
Маркировочная табличка с серийным номером размещена на задней крышке корпуса спектрометра. Серийный номер имеет буквенно-цифровой формат, нанесен методом
термопечати. Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.
измерений
Пломбирование и нанесение знака поверки на средство не предусмотрены.
Sintecon RAM6000-785
Sintecon RAM6000-1064
Рисунок 1 - Общий вид спектрометров комбинационного рассеяния света портативных Sintecon RAM6000
I
о Sintecon(П(К1ГОМПР
НОИЬИМАЦИОНИОГО РАСССЯНИЯ СВПА ПОРТАТИВНЫЙ (рамановский сп««1роигп»)
Sintecon RAM6OOO-785
Место нанесения серийного номера
Электропимша: 5В, НВт ймый номер: 2239;№8X3XS»(O3
Деге проинодстм: 12.202? Лроиэеодитель:: Optosky (Xiamen) Photonic INC-< I pa мд пран)в0Д(|«а: Кими
Рисунок 2 - Место нанесения серийного номера на спектрометры комбинационного рассеяния света портативные Sintecon RAM6000
Таблица 2 -
|
Наименование характеристики |
Значение для модификации | |
|
Sintecon RAM6000-785 |
Sintecon RAM6000-1064 | |
|
Спектральный диапазон измерений волновых чисел, см-1 |
от 380 до 2940 |
от 380 до 1605 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1 |
±10 | |
1 ПО для архивирования данных, получаемых с помощью ПО PharmID не обязательное, спектрометр может работать и экспортировать данные на компьютер без его установки. Данное ПО нужно в случае работы с локальными сетями.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
Sintecon RAM6000-785 |
Sintecon RAM6000-1064 | |
|
Спектральный диапазон показаний волновых чисел, см-1 |
от 200 до 4000 |
от 200 до 2500 |
|
Длина волны лазера, нм |
785 |
1064 |
|
Спектральное разрешение, см-1 |
10 |
10 |
|
Габаритные размеры, мм, не более | ||
|
- высота |
170 |
220 |
|
- ширина |
80 |
110 |
|
- длина |
30 |
45 |
|
Масса, кг, не более |
0,45 |
1,15 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
5 |
9 |
|
Потребляемая мощность, В^А, не более |
15 |
15 |
|
Условия эксплуатации: | ||
|
от +15 до +25 80 | |
