Номер по Госреестру СИ: 93775-24
93775-24 Клещи электроизмерительные
(АКИП-2307)
Назначение средства измерений:
предназначены постоянного и
Клещи электроизмерительные АКИП-2307 (далее - клещи)
для измерений напряжения постоянного и переменного тока, силы переменного тока без разрыва токовой цепи, электрического сопротивления постоянному току, электрической емкости и частоты.
Внешний вид.
Клещи электроизмерительные
Рисунок № 1
Внешний вид.
Клещи электроизмерительные
Рисунок № 2
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195544
ID в реестре СИ - 1421177
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-2307/3, АКИП-2307/2, АКИП-2307/1, АКИП-2307, АКИП 2307/2, АКИП 2307/1,
Производитель
Изготовитель - SHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 113
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 100
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Клещи электроизмерительные (АКИП-2307)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92643-24 18.07.2029 |
Мультиметры цифровые, АКИП-2212 SHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93775-24 15.11.2029 |
Клещи электроизмерительные, АКИП-2307 SHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Клещи электроизмерительные (АКИП-2307)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 45 | 45 | 45 | 0 | 0 | 45 | 45 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "РИМР" (RA.RU.311661) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "МИРУАР" (RA.RU.320061) | 64 | 64 | 64 | 0 | 0 | 64 | 64 | 0 |
Стоимость поверки Клещи электроизмерительные (АКИП-2307)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10’1
до 1^106 Гц»;
декабря 2019 г. № 3456 «Об утверждении средств измерений электрического сопротивления
30 для
Приказ Росстандарта от государственной поверочной схемы постоянного и переменного тока»;
сентября 2022 г. № 2360 «Об утверждении
Приказ Росстандарта от 26 государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Клещи электроизмерительные АКИП-2307».
ПравообладательSHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD, Китай
Адрес: 19th Building, 5th Region, Baiwangxin Industrial Park, Songbai Road., Baimang, Xili, Nanshan, Shenzhen, China
Телефон: +86(755) 27353188
Web-сайт: https://www.cem-instruments.com/en/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
SHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD, КитайАдрес: 19th Building, 5th Region, Baiwangxin Industrial Park, Songbai Road., Baimang, Xili, Nanshan, Shenzhen, China
Телефон: +86(755) 27353188
Web-сайт: https://www.cem-instruments.com/en/
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем.
Конструктивно клещи выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели имеются кнопки управления и навигации по меню, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, индикаторы режимов измерения и индикаторы единиц измерения. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Клещи изготавливаются в трех модификациях: АКИП-2307/1, АКИП-2307/2 и АКИП-2307/3. Модификации отличаются пределами измерений.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей от несанкционированного доступа не предусмотрено.

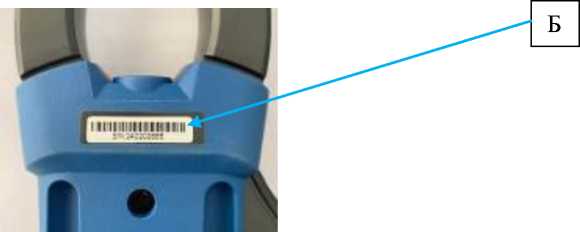

Серийный (заводской) номер, идентифицирующий каждый экземпляр клещей, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

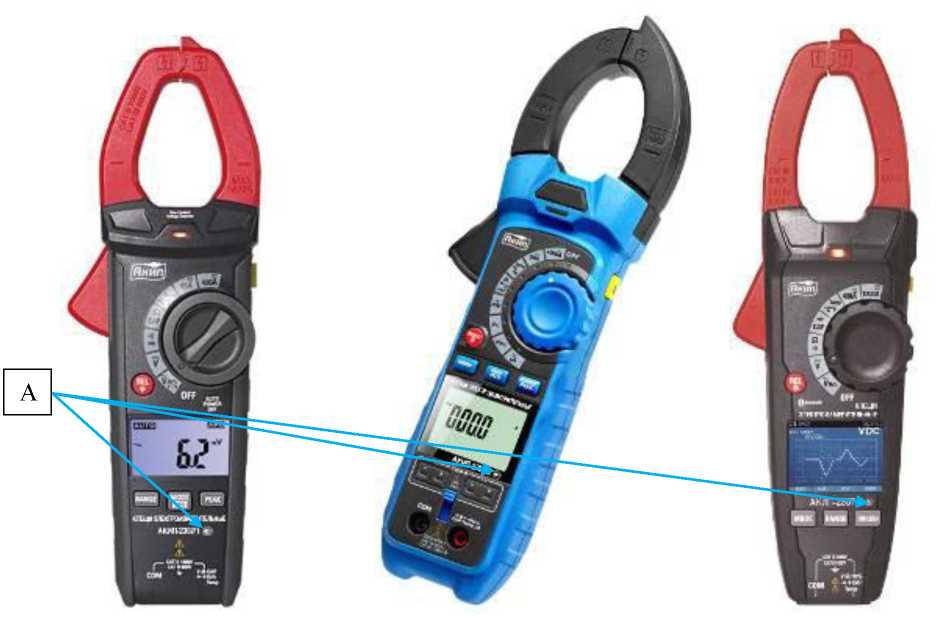

Общий вид клещей и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса клещей может отличаться от представленных на рисунке. Место нанесения заводского номера представлено на рисунке 1.
Модификация АКИП-2307/1 Модификация АКИП-2307/2 Модификация АКИП-2307/3
Рисунок 1 - Общий вид клещей, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 10 - Комплектность клещей
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Клещи электроизмерительные |
АКИП-23071) |
1 |
|
Измерительные провода |
- |
2 |
|
Кейс для переноски |
- |
1 |
|
Батареи питания |
- |
.2) |
|
Руководство по эксплуатации |
- |
1 |
|
Примечания | ||
|
1) - модификация в зависимости от заказа | ||
|
2) - количество в зависимости от модификации | ||
Таблица 1 - Метрологические характеристики клещей в режиме измерения напряжения постоянного тока
|
Верхний предел диапазона измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
|
1 |
2 |
3 |
|
АКИП-2307/1 | ||
|
4,000 В |
1 мВ |
±(0,01-иизм+3-к) |
|
40,00 В |
10 мВ | |
|
400,0 В |
100 мВ | |
|
1000 В |
1,0 В |
+(0,012^иизм+3^к) |
таблицы 1
|
1 |
2 |
3 |
|
АКИП-2307/2 | ||
|
500,00 мВ |
0,01 мВ |
±(0,01-иизм+8-к) |
|
5,0000 В |
0,1 мВ |
±(0,001 •иизм+4^к) |
|
50,000 В |
1 мВ | |
|
500,00 В |
10 мВ | |
|
600,0 В |
100 мВ | |
|
АКИП-2307/3 | ||
|
600,0 мВ |
0,1 мВ |
±(0,005^иизм+8^к) |
|
6,000 В |
1 мВ |
±(0,015^иизм+5^к) |
|
60,00 В |
10 мВ | |
|
600,0 В |
100 мВ | |
|
1000 В |
1,0 В | |
|
Примечание: иизм - измеренное значение напряжения, В к - значение единицы младшего разряда | ||
Таблица 2 - Метрологические характеристики клещей в режиме измерения напряжения переменного тока
|
Верхний предел диапазона измерения, В |
Диапазон частот, Гц |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В1) |
|
АКИП-2307/1 | |||
|
4,000 В |
1 мВ | ||
|
40,00 В |
от 50 |
10 мВ |
±(0,012^иизм+5^к) |
|
400,0 В |
до 1000 |
100 мВ | |
|
1000 В |
1,0 В |
±(0,015^иизм+5^к) | |
|
АКИП-2307/2 | |||
|
500,00 мВ |
0,01 мВ | ||
|
5,0000 В |
от 50 до 1000 |
0,1 мВ | |
|
50,000 В |
1 мВ |
±(0,01-иизм+30-к) | |
|
500,00 В |
10 мВ | ||
|
600,0 В |
100 мВ | ||
|
АКИП-2307/3 | |||
|
6,000 В |
1 мВ | ||
|
60,00 В |
от 50 |
10 мВ |
±(0,015^иизм+5^к) |
|
600,0 В |
до 400 |
100 мВ | |
|
1000 В |
1,0 В | ||
|
Примечания: | |||
|
1) - нормируются в диапазоне от 5 % до 100% от предела измерений | |||
|
иизм - измеренное значение напряжения, В к - значение единицы младшего разряда | |||
Таблица 3 - Метрологические характеристики клещей в режиме измерения силы постоянного тока
|
Верхний предел диапазона измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
|
АКИП-2307/1 | ||
|
40,00 А |
0,01 А |
+(0,02^1изм+8^к) |
|
400,0 А |
0,1 А |
+(0,025^1изм+8^к) |
|
АКИП-2307/2 | ||
|
500,00 мкА |
0,01 мкА |
±(0,01-1изм+6-к) |
|
5000,0 мкА |
0,1 мкА | |
|
50,00 А |
0,01 А |
+(0,025^1изм+5^к) |
|
1000,0 А |
0,1 А | |
|
АКИП-2307/3 | ||
|
600,0 А |
0,1 А |
±(0,025^1изм+5^к) |
|
1000 А |
1 А |
±(0,028^1изм+5^к) |
|
Примечание: | ||
|
1изм - измеренное значение силы тока, А | ||
|
к - значение единицы младшего разряда | ||
Таблица 4 - Метрологические характеристики клещей в режиме измерения силы переменного тока
|
Верхний предел диапазона измерения, А |
Диапазон частот, Гц |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А1) |
|
АКИП-2307/1 | |||
|
40,00 А |
от 50 |
0,01 А |
±(0,02^1изм+8^к) |
|
400,0 А |
до 60 |
0,1 А |
±(0,025^1изм+8^к) |
|
АКИП-2307/2 | |||
|
500,00 мкА |
0,01 мкА |
±(0,015^1изм+30^к) | |
|
5000,0 мкА |
от 50 |
0,1 мкА | |
|
50,00 А |
до 60 |
0,01 А |
±(0,025^1изм+5^к) |
|
1000,0 А |
0,1 А | ||
|
АКИП-2307/3 | |||
|
600,0 А |
от 50 |
0,1 А |
±(0,025^1изм+5^к) |
|
1000 А |
до 60 |
1 А |
±(0,028^1изм+5^к) |
|
Примечания: | |||
|
1) - нормируются в диапазоне от 5 % до 100% от предела измерений | |||
|
1изм - измеренное значение силы тока, А | |||
|
к - значение единицы младшего разряда | |||
Таблица 5 - Метрологические характеристики клещей в режиме измерения сопротивления постоянному току
|
Верхний предел диапазона измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току, Ом |
|
1 |
2 |
3 |
|
АКИП-2307/1 | ||
|
400,0 Ом |
0,1 Ом |
±(0,01•Rизм+4•k) |
|
4,000 кОм |
1 Ом |
+(0,015•Rизм+2•k) |
|
40,00 кОм |
10 Ом | |
|
400,0 кОм |
100 Ом |
+(0,015•Rизм+2•k) |
|
4,000 МОм |
1 кОм |
+(0,02•Rизм+5•k) |
|
40,00 МОм |
10 кОм |
+(0,03•Rизм+8•k) |
|
АКИП-2307/2 | ||
|
500,00 Ом |
0,01 Ом |
±(0,01•Rизм+9•k) |
|
5,0000 кОм |
0,1 Ом |
±(0,01•Rизм+5•k) |
|
50,000 кОм |
1 Ом | |
|
500,00 кОм |
10 Ом | |
|
5,0000 МОм |
0,1 кОм |
+(0,02•Rизм+10•k) |
|
50,000 МОм |
1 кОм |
+(0,03•Rизм+10•k) |
|
АКИП-2307/3 | ||
|
600,0 Ом |
0,1 Ом |
±(0,01•Rизм+10•k) |
|
6,000 кОм |
1 Ом |
+(0,015•Rизм+5•k) |
|
60,00 кОм |
10 Ом | |
|
600,0 кОм |
100 Ом | |
|
6,000 МОм |
1 кОм |
+(0,025•Rизм+5•k) |
|
60,00 МОм |
10 кОм |
+(0,035•Rизм+10•k) |
|
Примечание: ^^изм - измеренное значение сопротивления постоянному току, Ом к - значение единицы младшего разряда | ||
Таблица 6 - Метрологические характеристики клещей в режиме измерения электрической емкости
|
Верхний предел диапазона измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения электрической емкости, мкФ |
|
1 |
2 |
3 |
|
АКИП-2307/1 | ||
|
99,99 нФ |
0,01 нФ |
+(0,045^Сизм+20^к)1) |
|
999,9 нФ |
0,1 нФ |
+(0,03^Сизм+5^к) |
|
9,999 мкФ |
0,001 мкФ | |
|
99,99 мкФ |
0,01 мкФ | |
|
999,9 мкФ |
0,1 мкФ | |
|
9,999 мФ |
0,001 мФ | |
|
99,99 мФ |
0,01 мФ |
+(0,05^Сизм+5^к) |
таблицы 6
|
1 |
2 |
3 |
|
АКИП-2307/2 | ||
|
500,00 нФ |
0,01 нФ |
+(0,04^Сизм+40^к) |
|
5000,0 нФ |
0,1 нФ |
+(0,04^Сизм+10^к) |
|
50,000 мкФ |
1 нФ | |
|
500,00 мкФ |
10 нФ | |
|
5,0000 мкФ |
100 нФ |
+(0,05^Сизм+10^к) |
|
АКИП-2307/3 | ||
|
60,00 нФ |
0,01 нФ |
+(0,04^Сизм+20^к) |
|
600,0 нФ |
0,1 нФ |
+(0,03^Сизм+8^к) |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
600,0 мкФ |
0,1 мкФ | |
|
6000 мкФ |
1 мкФ |
+(0,05^Сизм+8^к) |
|
60,00 мФ |
0,01 мФ |
+(0,05^Сизм+20^к) |
|
100,0 мФ |
0,1 мФ | |
|
Примечания: 1) - не нормируется для значений меньше 99,99 нФ Сизм - измеренное значение емкости, мФ к - значение единицы младшего разряда | ||
Таблица 7 - Метрологические характеристики клещей в режиме измерения частоты
|
Диапазоны измерения |
Поддиапазоны измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
|
АКИП-2307/1 | |||
|
от 10 Гц до 100 кГц |
- |
0,01 Гц |
±(0,01•Fизм+5•k) |
|
АКИП-2307/2 | |||
|
от 10 Гц до 10 МГц |
от 10 до 50 Гц включ. |
0,001 Гц |
±(0,003^ Ри-.и+2^ к) |
|
св. 50 до 500 Гц включ. |
0,01 Гц | ||
|
св. 500 Гц до 5 кГц включ. |
0,0001 кГц | ||
|
св. 5 до 50 кГц включ. |
0,001 кГц | ||
|
св. 50 до 500 кГц включ. |
0,01 кГц | ||
|
св. 500 кГц до 5 МГц включ. |
0,0001 МГц | ||
|
св. 5 до 10 МГц включ. |
0,001 МГц | ||
|
АКИП-2307/3 | |||
|
от 10 Гц до 100 кГц |
от 10 Гц до 5 кГц включ. |
0,01 Гц |
±(0,012•Fизм+5•k) |
|
св. 5 до 100 кГц включ. |
10 Гц | ||
|
Примечание: Fизм - измеренное значение частоты, Гц к - значение единицы младшего разряда | |||
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 9 - Технические
|
Наименование характеристики |
Значение |
|
Масса, кг, не более АКИП-2307/1 |
0,270 |
|
АКИП-2307/2 |
0,315 |
|
АКИП-2307/3 |
0,295 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-2307/1 |
220х68х30 |
|
АКИП-2307/2 |
230х76х40 |
|
АКИП-2307/3 |
250х76х35 |
|
Параметры электрического питания, В АКИП-2307/1 (3 батареи типа AAA) |
4,5 |
|
АКИП-2307/2 (1 батарея типа NEDA 1604, 6F22) |
9,0 |
|
АКИП-2307/3 (3 батареи типа AAA) |
4,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
