Номер по Госреестру СИ: 93726-24
93726-24 Терминалы телематические
(FORT-114)
Назначение средства измерений:
Терминалы телематические FORT-114 (далее по тексту - терминалы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости.

Внешний вид.
Терминалы телематические
Рисунок № 1

Внешний вид.
Терминалы телематические
Рисунок № 2

Внешний вид.
Терминалы телематические
Рисунок № 3
Программное обеспечение
Программное обеспечение терминалов разделяется на встроенное программное обеспечение (далее по тексту - ВПО) и внешнее программное обеспечение (далее по тексту -внешнее ПО), устанавливаемое на персональный компьютер.
ВПО является метрологически значимым, встроено в терминалы и хранится в их энергонезависимой памяти. ВПО терминалов устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО «Fort Configurator», устанавливаемое на персональный компьютер, не влияет на метрологические характеристики терминалов и позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю).
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ВПО терминалов приведены в таблицах 1-2.
Таблица 1 -
данные ПО терминалов FORT-114M, FORT-114EM
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
fort-114m v1.68b35 h5.40.dfu |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.68b35 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные ПО терминалов FORT-114-PLUS
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
fort-114p v1.68b35 h5.50.dfu |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.68b35 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом шелкографии согласно схеме, указанной на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.4 «Метод измерения координат, высоты и скорости» руководства по эксплуатации ИЛПГ.300516.013 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2821 «Об утверждении государственной поверочной схемы для координатно-временных средств измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.20-1-80080065-2023 «Телематические терминалы FORT-114M\ FORT-114EM\ FORT-114M WiFi\ FORT-114MS\ FORT-114EMS\ FORT-114MS WiFi\ FORT-114-PLUS. Технические условия».
Правообладатель Общество с ограниченной (ООО «Форт-Телеком»)
ответственностью
«Форт-Телеком»
ИНН 5904159516
Юридический адрес: 614077, Пермский край, г.о. Пермский, г. Пермь, б-р. Гагарина, д. 65А, эт. 1, помещ. 101, ВХОД ОТДЕЛЬНЫЙ
Телефон: + 7 (342) 270-11-28
E-mail: info@fort-telecom.ru
Изготовитель
ответственностью«Форт-Телеком»
Общество с ограниченной (ООО «Форт-Телеком»)
ИНН 5904159516
Адрес: 614077, Пермский край, г.о. Пермский, г. Пермь, б-р. Гагарина, д. 65А, эт. 1, помещ. 101, ВХОД ОТДЕЛЬНЫЙ
Телефон: + 7 (342) 270-11-28
E-mail: info@fort-telecom.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной (ООО «Форт-Телеком»)ответственностью
«Форт-Телеком»
ИНН 5904159516
Юридический адрес: 614077, Пермский край, г.о. Пермский, г. Пермь, б-р. Гагарина, д. 65А, эт. 1, помещ. 101, ВХОД ОТДЕЛЬНЫЙ
Телефон: + 7 (342) 270-11-28
E-mail: info@fort-telecom.ru
Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 и L5, определения на их основе координат местоположения и скорости транспортных средств при помощи встроенного модуля ГЛОНАСС/GPS и передачи данных на сервер мониторинга.
Конструктивно терминалы состоят пластикового корпуса с интерфейсными (CAN, размещенной внутри
mini USB) и антенным разъемом (в зависимости от модификации) печатной платой.
Терминалы обеспечивают:
-
- прием / передачу радиосигналов в GSM-сеть;
-
- сбор информации с помощью датчиков сухих контактов, интерфейсов передачи данных;
-
- прием сигналов со спутников систем ГЛОНАСС и/или географических координат объекта;
а также с помощью
GPS и определение
-
- передачу через GSM сеть на сервер телеметрической информации о состоянии объекта, его географических координатах, траектории и параметрах движения;
Терминалы изготавливаются в трех модификациях FORT-114M, FORT-114EM, FORT-114-PLUS, отличающихся наличием встроенной ГНСС антенны (FORT-114M), наличием разъема для подключения внешней ГНСС антенны (FORT-114EM, FORT-114-PLUS), возможностью работы в частотном диапазоне GPS L5 (FORT-114-PLUS).
Заводской номер терминалов, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом шелкографии.
Общий вид с указанием мест нанесения заводского номера и знака утверждения типа терминалов представлен на рисунке 1.
Пломбирование терминалов от несанкционированного доступа предусмотрено. Для пломбирования интерфейсного разъема и блокирования его отключения предусмотрена проушина на корпусе, через которую пропускается вокруг корпуса тросик одноразовой пломбы. Пломбирование корпуса терминалов от несанкционированного вскрытия осуществляется специальными наклейками с контролем факта вскрытия на боковых сторонах корпуса, или пластилиновыми пломбами в отверстия винтов корпуса. Пломбирование USB разъема терминала от несанкционированного подключения осуществляется специальными наклейками с контролем факта вскрытия. Для терминалов с внешней ГНСС антенной, пломбирование от несанкционированного отключения GNSS антенны осуществляется специальными наклейками с контролем факта вскрытия.
Место нанесения знака поверки непосредственно на корпус не предусмотрено.
Места пломбирования терминалов от несанкционированного доступа представлены на рисунке 2.
ujc . isiazii
а) FORT-114M
Место нанесения
заводского номера
Место нанесения
заводского номера
Место нанесения
Место нанесения
заводского номера
Место нанесения знака утверждения типа
знака утверждения типа
Место нанесения знака утверждения типа
в) FORT-114-PLUS

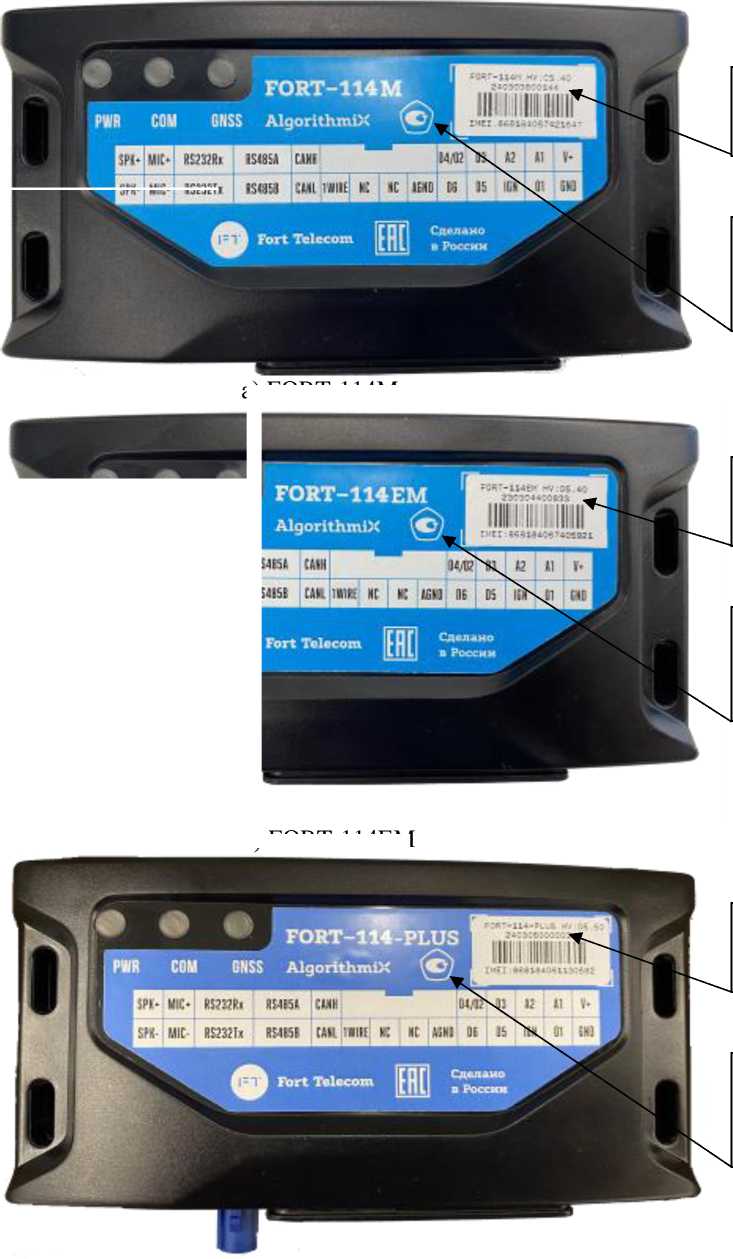

Рисунок 1 - Общий вид терминалов FORT-114
Sh- WC« l»2]2h
SPI- MIt KZlJIx
PW8 COM GNSS

б) FORT-114EM

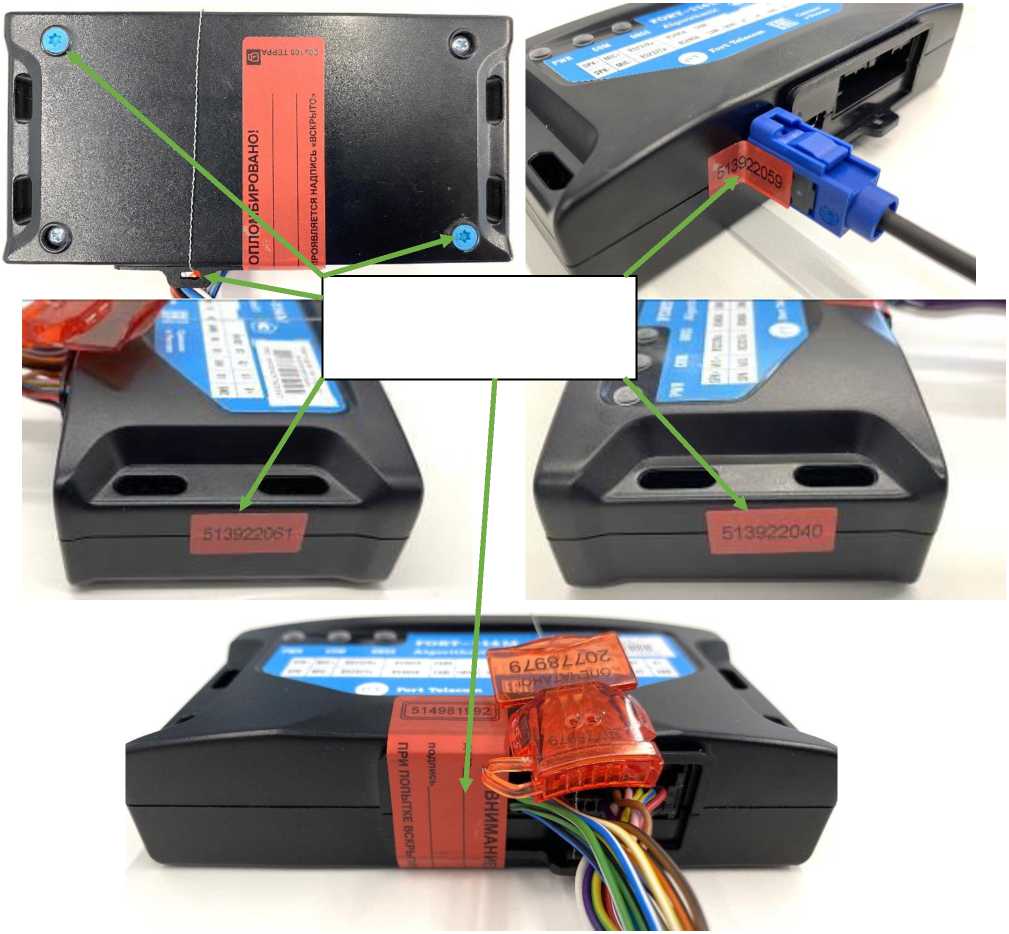

Рисунок 2 - Места пломбирования терминалов от несанкционированного доступа
Места пломбирования от несанкционированного доступа
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Терминал телематический FORT-114 |
В соответствии с модификацией |
1 шт. |
|
Антенна GPS / ГЛОНАСС |
В соответствии с модификацией |
1 шт. |
|
Шнур FORT-114M |
ИЛПГ.685613.272 |
1 шт. |
|
Паспорт (для FORT-114M и FORT-114EM) |
ИЛПГ.305177.131 ПС |
1 экз. |
|
Паспорт (для FORT-114-PLUS) |
МФТУ.305177.002 ПС |
1 экз. |
|
Руководство по эксплуатации |
ИЛПГ.300516.013 РЭ |
1 экз. |
|
Примечание - Руководство по эксплуатации предоставляется в электронном виде. | ||
Таблица 3 - Метрологические характеристики FORT-114M, FORT-114EM
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения координат местоположения в плане при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), при скорости движения от 0 до 100 м/с, геометрическом факторе PDOP не более 2, м |
±7 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), при скорости движения от 0 до 100 м/с, геометрическом факторе PDOP не более 2, м |
±10 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения скорости в диапазоне от 0 до 100 м/с, при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), геометрическом факторе PDOP не более 2, м/с |
±0,1 |
Таблица 4 -
FORT-114-PLUS
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения координат местоположения в плане при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А, L5), при скорости движения от 0 до 100 м/с, геометрическом факторе PDOP не более 2, м |
±7 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А, L5), при скорости движения от 0 до 100 м/с, геометрическом факторе PDOP не более 2, м |
±10 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения скорости в диапазоне от 0 до 100 м/с, при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А, L5), геометрическом факторе PDOP не более 2, м/с |
±0,1 |
Таблица 5 - Технические
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 8 до 34 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Рабочие условия измерений: - температура окружающего воздуха, C |
от -40 до +85 |
|
- температура окружающего воздуха при использовании встроенной АКБ, °C |
от -20 до +60 |
|
- относительная влажность окружающего воздуха при температуре +25 C, %, не более |
80 |
|
Габаритные размеры модулей (ДхШ^В), мм, не более: |
129x70x32 |
|
Масса модулей, кг, не более |
0,15 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
25000 |
