Сведения о средстве измерений: 93731-24 Спектрометр рентгенофлуоресцентный энергодисперсионный

Номер по Госреестру СИ: 93731-24
93731-24 Спектрометр рентгенофлуоресцентный энергодисперсионный
(EDX 6000B)

Назначение средства измерений:
EDX 6000B химических элементов различных материалах Спектрометр рентгенофлуоресцентный энергодисперсионный (далее - спектрометр) предназначен для измерения массовой доли в пробах твердых и жидких веществ, порошков, пленок и других методом энергодисперсионной рентгеновской флуоресценции.

сертификация программного обеспечения
Внешний вид. Спектрометр рентгенофлуоресцентный энергодисперсионный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометр рентгенофлуоресцентный энергодисперсионный
Рисунок № 1
Внешний вид. Спектрометр рентгенофлуоресцентный энергодисперсионный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Спектрометр рентгенофлуоресцентный энергодисперсионный
Рисунок № 2

Общие сведения

Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195561
ID в реестре СИ - 1421195
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - "Jiangsu Skyray Instrument Co., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Спектрометр рентгенофлуоресцентный энергодисперсионный (EDX 6000B)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Jiangsu Skyray Instrument Co., LTD"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93731-24

 Спектрометр рентгенофлуоресцентный энергодисперсионный, EDX 6000B
"Jiangsu Skyray Instrument Co., LTD" (КИТАЙ ) 		ОТ
МП 		1 год

Кто поверяет Спектрометр рентгенофлуоресцентный энергодисперсионный (EDX 6000B)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИОФИ"
(RA.RU.311485)
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Спектрометр рентгенофлуоресцентный энергодисперсионный (EDX 6000B)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Спектрометр имеет внешнее программное обеспечение (далее - ПО), установленное на персональный компьютер, которое содержит функции для управления спектрометром, настройки параметров измерений, проверки рабочего состояния прибора, обработки результатов измерений.

    Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.

    Идентификационные данные программного обеспечения указаны в таблице 1.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 -

    ПО

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    EDXRF

    Номер версии (идентификационный номер) ПО, не ниже

    3.1.26.20220628

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации «Спектрометр рентгенофлуоресцентный энергодисперсионный EDX 6000B», раздел «IV. Работа с прибором».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях».

    Правообладатель

    «Shanghai Drawell Scientific Instrument Co., Ltd.», Китай

    Адрес: Suite 1117, Lane561 XiuChuan Road, Chuansha, PuDong New Area, Shanghai, China

    Телефон: +86 15317078131

    E-mail: sales05@draweU.com.cn

    Web-сайт: www.drawell.cn

    Изготовитель

    «Jiangsu Skyray Instrument Co., LTD», Китай
    Адрес: Tianrui Industrial Park, 1888 West Zhonghuayuan Road Yushan Town,
    Kunshan City, Jiangsu Province, China
    Телефон: +86-512-57017337
    E-mail: andy@skyray-instrument.com
    Web-сайт: www.sky-rayinstrument.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»
    (ФГБУ «ВНИИОФИ»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    ИНН 9729338933
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    E-mail: vniiofi@vniiofi.ru
    Web-сайт: www.vniiofi.ru

    Правообладатель

    «Shanghai Drawell Scientific Instrument Co., Ltd.», Китай
    Адрес: Suite 1117, Lane561 XiuChuan Road, Chuansha, PuDong New Area, Shanghai, China
    Телефон: +86 15317078131
    E-mail: sales05@draweU.com.cn
    Web-сайт: www.drawell.cn

    Принцип действия спектрометра основан на анализе флуоресценции, при котором на образец трубки, вследствие чего

    из

    материалов методом энергодисперсионной флуоресценции, при котором на образец воздействуют рентгеновскими лучами из рентгеновской трубки, вследствие чего генерируется флуоресцентное рентгеновское излучение, по энергии которого определяют химические элементы, представленные в образце, а по интенсивности рентгенофлуоресценции определяют количественное содержание химических элементов.

    Конструктивно средство измерений выполнено в виде настольного прибора с отдельно устанавливаемым компьютером с программным обеспечением и включает в себя следующие основные составные части: источник рентгеновского излучения, шумоподавляющий модуль, камеру для образцов, камеру CCD с высоким разрешением, автоматический переключатель коллиматоров и фильтров, детектор сверхвысокого разрешения с электрическим охлаждением, интерфейс подключения USB.

    Серийный номер в виде     буквенно-цифрового     обозначения

    (серийный № 100600001-00029A) нанесен методом цифровой лазерной печати на шильдик, расположенный на боковой (правой) поверхности корпуса спектрометра.

    Общий вид спектрометра представлен на рисунке 1. Нанесение знака поверки на спектрометр не предусмотрено. Пломбирование спектрометра не предусмотрено.

    Внешний вид. Спектрометр рентгенофлуоресцентный энергодисперсионный (EDX 6000B), http://oei-analitika.ru

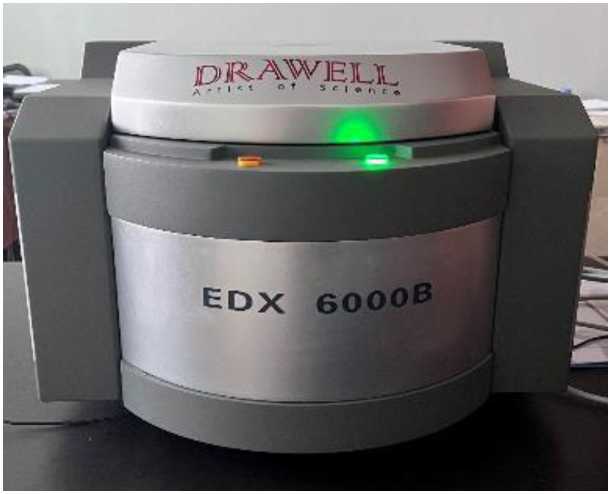

    Рисунок 1 - Общий вид спектрометра

    Внешний вид. Спектрометр рентгенофлуоресцентный энергодисперсионный (EDX 6000B), http://oei-analitika.ru

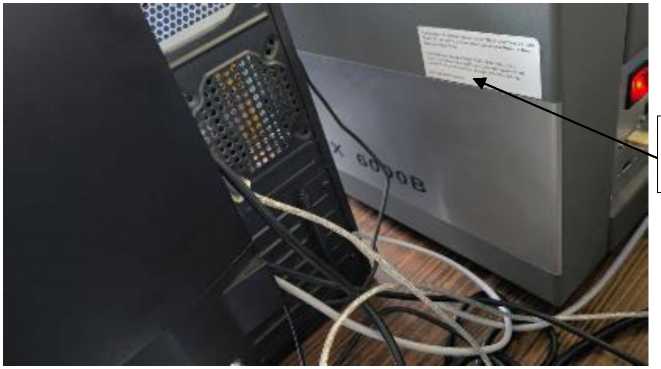

    Место нанесения серийного номера

    Рисунок 2 - Место нанесения серийного номера


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт.

    Спектрометр рентгенофлуоресцентный энергодисперсионный

    EDX 6000B

    1

    Пластинчато-роторный вакуумный насос с сепаратором масляного тумана

    -

    1

    Кабель электропитания для спектрометра

    -

    1

    Кабель электропитания для насоса

    -

    1

    Вакуумный сильфон

    -

    1

    Кабель USB

    -

    1

    таблицы 4

    Наименование

    Обозначение

    Количество, шт.

    Кабель Ethernet

    -

    1

    Кольцо центрирующее с витоновым уплотнением

    -

    1

    Заглушка для фланца

    -

    1

    Уплотнение

    -

    1

    Винт

    -

    1

    Опора

    -

    2

    Уплотнительное кольцо

    -

    2

    Настроечный образец из серебра

    -

    1

    Пленка в рулоне

    -

    1

    Пленка майларовая нарезанная круглая

    -

    1

    USB-флеш-накопитель

    -

    1

    Футляр для комплектующих

    -

    1

    Руководство по эксплуатации

    -

    1

    Руководство по эксплуатации на программное обеспечение

    -

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений массовой доли химических элементов, %

    от 0,1 до 100,0

    Пределы допускаемой относительной погрешности измерений массовой доли химических элементов, %

    ± 15

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон определяемых химических элементов

    от Na (11*) до U (92*)

    Количество одновременно анализируемых химических элементов, шт.

    24

    Время анализа, с

    от 60 до 200

    Параметры электрического питания от сети переменного тока:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 215 до 225

    50/60

    Габаритные размеры, мм, не более:

    • - длина

    • - ширина

    • - высота

    650

    720

    600

    Масса, кг, не более

    89

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, кПа

    от +15 до +30

    70

    от 86,0 до 106,0

    * Порядковый номер химического элемента в периодической системе химических элементов.
