Номер по Госреестру СИ: 93733-24
93733-24 Спектрофотометры
(UH5700)
Назначение средства измерений:
Спектрофотометры UH5700 (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.

Внешний вид.
Спектрофотометры
Рисунок № 1

Внешний вид.
Спектрофотометры
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) спектрофотометров является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Уровень защиты программного обеспечения у всех спектрофотометров «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные программного обеспечения спектрофотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения спектрофотометров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UV Solution Plus |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.9.X.X1) |
|
Цифровой идентификатор ПО |
недоступно пользователю |
|
1) 5.9 - метрологически значимая часть, Х.Х - метрологически незначимая часть | |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на левую боковую часть корпуса спектрофотометра и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия «Спектрофотометр UH5700».
ПравообладательHitachi High-Tech Science Corporation, Япония
Адрес: Toranomon Hills Business Tower, 1-17-1 Toranomon, Minato-ku, Tokyo 105-6409, Japan
Телефон: +81-03-3504-7111
E-mail: info@hitachi-hightech.com
Web-сайт: /www.hitachi-hightech.com
Изготовитель
Hitachi High-Tech Science Corporation, ЯпонияАдрес: Toranomon Hills Business Tower, 1-17-1 Toranomon, Minato-ku, Tokyo 105-6409, Japan
Адрес места осуществления деятельности: 882 Ichige, Hitachinaka-shi,
Ibaraki 312-8504, Japan
Телефон: +81-03-3504-7111
E-mail: info@hitachi-hightech.com
Web-сайт: /www.hitachi-hightech.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Hitachi High-Tech Science Corporation, ЯпонияАдрес: Toranomon Hills Business Tower, 1-17-1 Toranomon, Minato-ku, Tokyo 105-6409, Japan
Телефон: +81-03-3504-7111
E-mail: info@hitachi-hightech.com
Web-сайт: /www.hitachi-hightech.com
Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из оптико-механической системы и электронного блока управления, размещенных в едином корпусе. Результаты измерений выводятся на персональный компьютер.
основан на измерении отношения исследуемый объект, к интенсивности
Принцип работы спектрофотометров интенсивности излучения, прошедшего через излучения, падающего на исследуемый объект.
монохроматор, который выделяет свет
Свет от источника проходит через
с определенной длиной волны. Затем этот свет проходит через кювету с образцом. В зависимости от свойств образца часть света поглощается, а остальная часть проходит через образец. Детектор измеряет интенсивность прошедшего света, и на основании этих данных рассчитывается степень поглощения света образцом. Возможный диапазон устанавливаемых длин волн от 190 до 3300 нм.
Спектрофотометры применяются при нормальных условиях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящий из арабских цифр, наносится типографским способом на индивидуальную этикетку, расположенную на левой боковой части корпуса спектрофотометров в месте, указанном на рисунке 2.
Общий вид спектрофотометров представлен на рисунках 1-2.

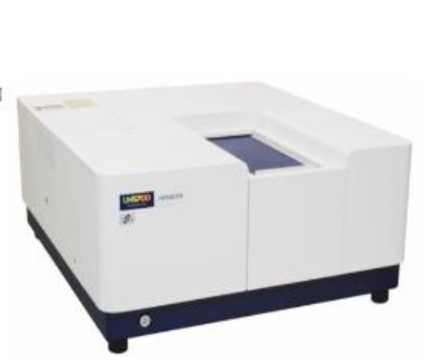

Рисунок 1 - Общий вид спектрофотометров UH5700
Место нанесения серийного номера
Место нанесения знака утвержденпя тппа

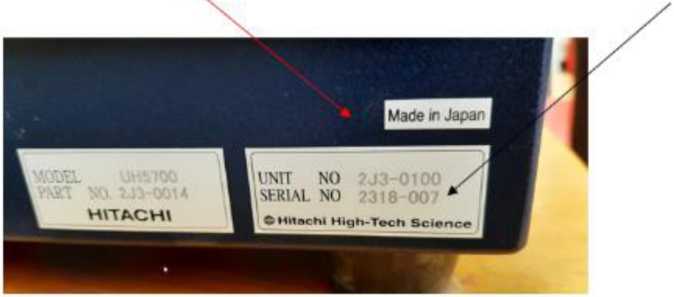

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
Пломбирование спектрофотометров не предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКНП, % |
от 1 до 99 |
|
Диапазон установки длин волн, нм |
от 200 до 2500 |
|
Пределы допускаемой абсолютной погрешности измерений СКНП, % |
±1 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень рассеянного света на длине волны 340 нм (по NaNO2), %, не более |
0,004 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
294 |
|
- длина |
630 |
|
- ширина |
695 |
|
Масса, кг, не более |
46 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
150 |
