Номер по Госреестру СИ: 93786-24
93786-24 Термоподвески
(ТП-001)
Назначение средства измерений:
Термоподвески ТП-001 (далее - термоподвески) предназначены
для измерений температуры зерна и продуктов переработки зерна при хранении в складах силосного типа для своевременного обнаружения очагов самосогревания.
Внешний вид.
Термоподвески
Рисунок № 1
Внешний вид.
Термоподвески
Рисунок № 2
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195567
ID в реестре СИ - 1421202
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТП-001,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "КИПР" (ООО НПП "КИПР")
Страна - РОССИЯ
Населенный пункт - г. Воронеж
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 274
Выдано извещений - 0
Кол-во периодических поверок - 178
Кол-во средств измерений - 287
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Термоподвески (ТП-001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "КИПР" (ООО НПП "КИПР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93786-24 15.11.2029 |
Термоподвески, ТП-001 Общество с ограниченной ответственностью Научно-производственное предприятие "КИПР" (ООО НПП "КИПР") (РОССИЯ г. Воронеж) |
ОТ МП |
4 года |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Термоподвески (ТП-001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 274 | 231 | 96 | 178 | 0 | 274 | 96 | 178 |
Стоимость поверки Термоподвески (ТП-001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную под крышкой корпуса термоподвески способом металлофото, на титульные листы эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений температуры изложен в руководстве по эксплуатации РЮВ 101.00.00 РЭ «Термоподвески ТП-001».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Государственная поверочная схема для средств измерений температуры»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи из платины, меди и никеля. Общие технические требования и методы испытаний»;
ТУ 4210-001-31256822-2001 ТЕРМОПОДВЕСКА ТП-001 Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие «КИПР» (ООО НПП «КИПР»)
ИНН 3662008825
Юридический адрес: 394005, Воронежская обл., г. Воронеж, ул. Владимира
Невского, д. 32, кв. 126
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «КИПР» (ООО НПП «КИПР»)ИНН 3662008825
Юридический адрес: 394005, Воронежская обл., г. Воронеж, ул. Владимира
Невского, д. 32, кв. 126
Адрес места осуществления деятельности: 394019, Воронежская обл., г. Воронеж, ул. Краснодонская, д. 16-Б
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний (ФБУ «Воронежский ЦСМ») Адрес: 394018, г. Воронеж, ул. Станкевича, д. 2 Тел./факс: 8 (473) 220-77-29 E-mail: mail@csm.vrn.ru Web: https://www.csm-vrn.ru/Принцип действия термоподвески основан на свойстве чувствительных элементов (далее - ЧЭ), встроенных в термоподвеску, изменять электрическое сопротивление в зависимости от температуры.
Термоподвеска представляет собой конструкцию, состоящую из корпуса и защитной оболочки (кабеля). В закрытой части корпуса термоподвески расположена плата, на контакты которой выведены провода, соединяющие ее с ЧЭ, и распаяны резисторы, компенсирующие активное сопротивление соединительных проводов. Под крышкой корпуса термоподвески расположен разъем для подключения переносного средства измерений, имеющего соответствующую ответную часть или средства поверки.
В кабеле термоподвески расположены два несущих стальных каната и сердечник с проводами, соединяющими ЧЭ с контактами платы корпуса.
Исполнения термоподвесок приведены в таблице 1.
Таблица 1
|
Обозначение исполнения ТП-001 |
Кол -во ЧЭ, шт. |
Длина, м, не более |
Диаметр корпуса, мм, не более |
Масса, кг, не более |
Тип грузо-несущего элемнента |
Маркировочная группа, Н/мм2 (кгс/мм2) по ГОСТ3064-80 |
Конструкти вная особенность |
|
ТП-001-6 |
до 18 |
6 |
150 |
5 |
Канат 4,2 - Г -В - Н - Р 1860/190 ГОСТ 3064 - 80 |
1860 (190) |
Оболочка из полиэтилена низкой плотности марки 153 - 10К ГОСТ 16336 - 77 |
|
ТП-001-8 |
8 |
6 | |||||
|
ТП-001-10 |
10 |
7 | |||||
|
ТП-001-12 |
12 |
8 |
Продолжение^ таблицы 1
Обозначение исполнения ТП-001
Кол -во ЧЭ, шт.
Длина, м, не более
Диаметр корпуса, мм, не более
Масса, кг, не более
Тип грузо-несущего элемнента
Маркировочная группа, Н/мм2 (кгс/мм2) по ГОСТ3064 - 80
Конструкти вная особенность
ТП-001-14
14
ТП-001-16
16
10
ТП-001-18
18
11
ТП-001-20
20
12
ТП-001-22
22
14
ТП-001-24
до 18
24
150
15
ТП-001-26
26
16
Канат 4,2 - Г -В - Н - Р 1860/190
ГОСТ 3064 -80
1860 (190)
ТП-001-28
28
18
Оболочка из полиэтилена низкой плотности марки 153 - 10К
ГОСТ 16336 - 77
ТП-001-30
30
19
ТП-001-32
32
20
ТП-001-40
40
25
Пример обозначения термоподвески:
ТП-001 - 28/6 X 50 М/С/ - 30_+ 70
где ТП - буквенное обозначение;
001 - конструктивное исполнение;
28 - длина ТП, м;
6 - количество ЧЭ, шт;
50 М - условное обозначение номинальной статической характеристики (далее -НСХ) по ГОСТ 6651 - 2009;
С - класс допуска по ГОСТ 6651 - 2009
- 30_+ 70 - рабочий диапазон температур, °С

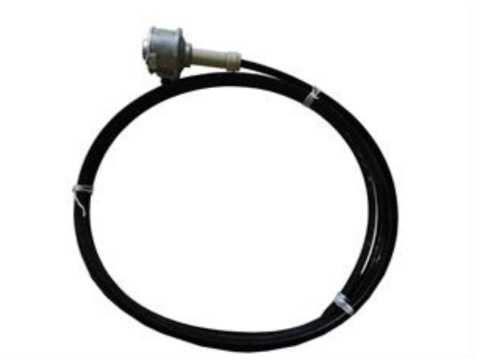

Рисунок 1 - Внешний вид термоподвески

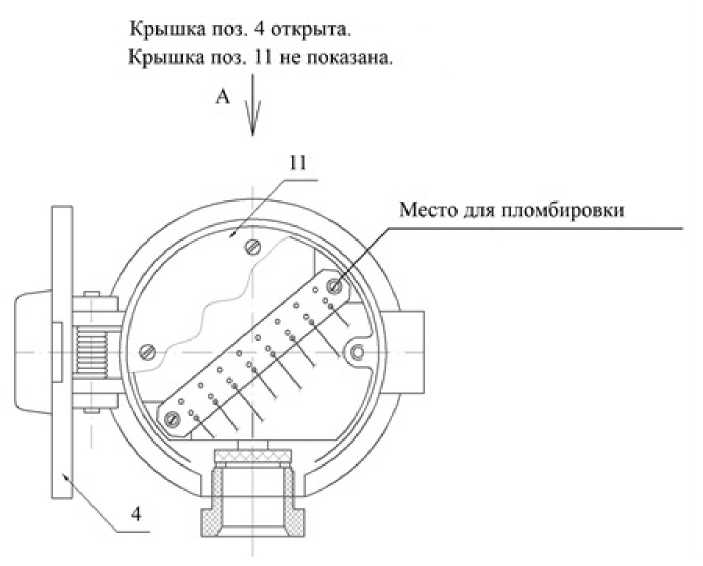

Схема пломбировки от несанкционированного вмешательства и доступа к разъему для подключения переносного средства измерений, имеющего соответствующую ответную часть или средства поверки представлена на рисунке 2.
Рисунок 2 - Место пломбировки от несанкционированного вмешательства и доступа к разъему для подключения переносного СИ или средства поверки.
Заводской номер наносится изготовителем типографским способом на маркировочной табличке, расположенной под крышкой корпуса термоподвески, с целью обеспечения сохранности номера в процессе эксплуатации и подтверждается записью в паспорте термоподвески, что обеспечивает безусловную идентификацию.
Таблица 4
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
РЮВ 101.00.00 |
ТП-001 |
- |
Количество и исполнение определяется договором |
|
Методика поверки |
1 экз. |
На партию, но не менее 1 экз. на 50 ТП-001 в один адрес | |
|
РЮВ 101.00.00 РЭ |
Руководство по эксплуатации |
1 экз. |
на партию, но не менее 1 экз. на 50 ТП-001 в один адрес |
|
РЮВ 101.00.00 ПС |
Паспорт |
1 экз. |
- |
|
Устройство для поверки термоподвески |
- |
Необходимость поставки и количество определяется договором |
Продолжение таблицы 4
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
Приспособление для подключения термоподвески к средству поверки |
- |
Необходимость поставки и количество определяется договором |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения температуры, °С |
от - 30 до + 70 |
|
НСХ по ГОСТ 6651 - 2009 |
50 М |
|
Допускаемое отклонение сопротивления термоподвесок от НСХ в температурном эквиваленте, °С, не более |
± 2,0 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от - 30 до + 70 |
|
Тип чувствительных элементов (ЧЭ) |
Чувствительные элементы из меди |
|
Номинальное сопротивление ЧЭ, Ом |
При температуре 0 °С соответствует 50 Ом или 53 Ом |
таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры: диаметр, мм, не более длина, м, не более |
150 40 |
|
Масса, кг, не более |
26,5 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет |
12 |
|
Тип грузонесущего элемента |
Канат 4,2-Г-В-Н-Р-1860/190 ГОСТ 3064 |
|
Относительная влажность при температуре + 35 °С и более низких температурах, без конденсации влаги; % |
до 95 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Конструктивная особенность |
Оболочка кабеля из полиэтилена низкой плотности марки 153-10К ГОСТ 16336 |
|
Степень защиты оболочки ТП-001 от проникновения пыли и воды |
IP54 по ГОСТ 14254-2015 (IEC 60529:2013) |
|
Тип СИ по способу контакта с измеряемой средой |
Погружаемый |
|
Примечание - По отдельному заказу возможна поставка термоподвесок с номинальным сопротивлением R0 = 53 Ом. В этом случае НСХ рассчитывают в соответствии с разделом 5 ГОСТ 6651 - 2009 для а = 0,00428 °C | |
