АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (далее-УСПД), контроллер сетевой индустриальный СИКОН С70, каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АО «Татэнергосбыт» (далее - сервер ИВК АО «Татэнергосбыт») c программным обеспечением (ПО) «Пирамида 2000», сервер АО «Сетевая компания», (далее - сервер ИВК АО «Сетевая компания») c программным обеспечением (ПО) «Пирамида 2.0», серверы точного времени СТВ-01 основной и резервный (далее-СТВ), устройство синхронизации времени УСВ-3 (далее-УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений АИИС КУЭ передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков для ИК № 6-23 при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее передача на сервер ИВК АО «Сетевая компания». УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Цифровой сигнал с выходов счетчиков для ИК № 1-5 при помощи технических средств приема-передачи данных поступает на входы сервера ИВК АО «Сетевая компания», где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. Сервер ИВК АО «Сетевая компания» с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер ИВК АО «Сетевая компания» раз в сутки формирует и отправляет по электронной почте отчеты в формате XML на сервер ИВК АО «Татэнергосбыт», далее на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по коммутируемым телефонным линиям, сотовой связи, по каналу связи сети Internet в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Сервер ИВК АО «Татэнергосбыт» обеспечивает в автоматизированном режиме прием/передачу измерительной информации от АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, в виде макетов XML, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ посредством электронной почты сети Internet.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входит сервер точного времени типа СТВ-01, устройство синхронизации времени типа УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК АО «Татэнергосбыт», при каждом сеансе связи, сравнивает собственную шкалу времени со шкалой времени УСВ-3 и при расхождении ± 0,5 с и более, сервера ИВК АО «Татэнергосбыт» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сервер ИВК АО «Сетевая компания», при каждом сеансе связи, сравнивает собственную шкалу времени со шкалой времени СТВ-01 и при расхождении ±0,5 с и более, сервера ИВК АО «Сетевая компания» производит синхронизацию собственной шкалы времени со шкалой времени СТВ-01.

Сравнение шкалы времени УСПД со шкалой времени сервера ИВК АО «Сетевая компания» осуществляется во время сеанса связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени сервера ИВК АО «Сетевая компания» равного ±1 с и более, выполняется синхронизация шкалы времени УСПД.

Для ИК 6-23 сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется при каждом сеансе связи, но не менее 1 раз в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Для ИК № 1-5 сравнение шкалы времени счетчиков со шкалой времени сервера ИВК АО «Сетевая компания» осуществляется во время сеанса связи со счетчиком, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК АО «Сетевая компания» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС присвоен заводской номер 18. Заводской номер указывается в формуляре на АИИС типографским способом. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в формуляре на АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

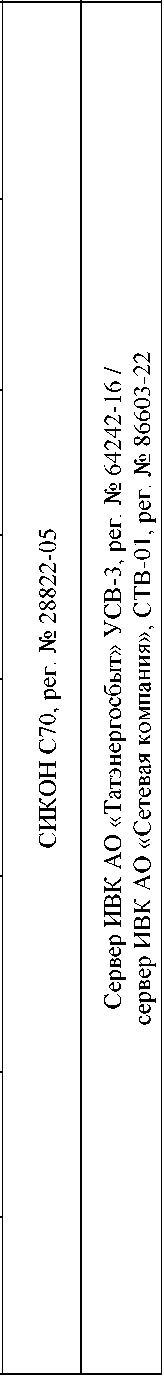

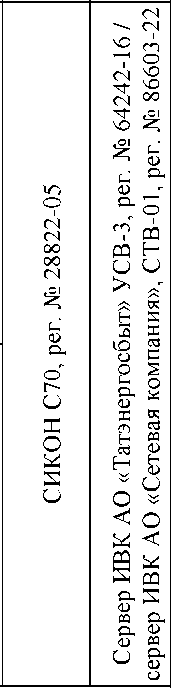

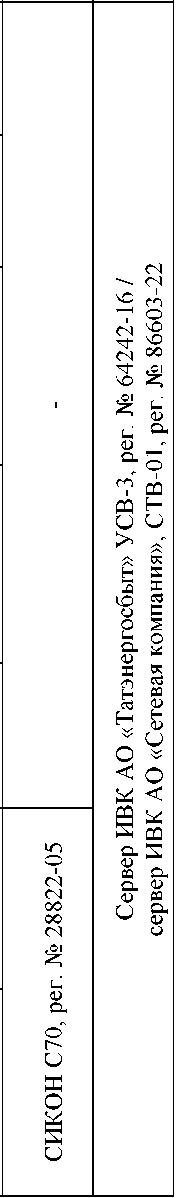

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов (далее ИК) АИИС КУЭ приведен в таблице 2.

ТП 16-7 10/0,4 кВ;РУ-10 кВ; 1 с.ш. 10 кВ; яч.

№7; 10кВ

ТП 16-7 10/0,4 кВ;РУ-10 кВ; 2 с.ш. 10 кВ; яч.

№8; 10кВ

ПС 220 кВ Зеленодольская,

ОРУ-220 кВ,

ВЛ 220 кВ

Зеленодольская - Волжская

ПС 220 кВ Зеленодольская,

ОРУ-220 кВ, ВЛ 220 кВ Зеленодольская - Помары

ПС 220 кВ Зеленодольская, ЗРУ-6 кВ, 3С 6

кВ, яч. 305

ПС 110 кВ

Крыловка, ЗРУ-

10 кВ, 2С-10 кВ, яч. 46; 10кВ

ПС 110 кВ

Крыловка, ЗРУ-

10 кВ, 3С-10 кВ, яч. 9; 10кВ

ТОЛ-10 III 75/5, КТ 0,2S Рег. № 3630807

ТОЛ-10 III 75/5, КТ 0,2S Рег. № 3630807

ТОГФ (П) 300/1, КТ 0,2S Рег. № 6143215

ТОГФ (П) 600/1, КТ 0,2S Рег. № 6143215

ТОЛ-НТЗ 600/5, КТ 0,5S Рег. № 6960617

ТВЛМ-10 200/5, КТ 0,5 Рег. № 1856-63

ТВЛМ-10 200/5, КТ 0,5 Рег. № 1856-63

НОЛП

10000/100

КТ 0,2

Рег. № 27112-04

НОЛП

10000/100

КТ 0,2

Рег. № 27112-04

НДКМ

220000:^3/100:^3

КТ 0,2

Рег. № 60542-15

НДКМ

220000:^3/100:^3

КТ 0,2

Рег. № 60542-15

ЗНОЛП-ЭК

6000:^3/100:^3

КТ 0,5

Рег. № 68841-17

НТМИ-10-66 10000/100 КТ 0,5 Рег. № 831-69

НТМИ-10-66 10000/100 КТ 0,5 Рег. № 831-69

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег. № 36697

12

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег. № 36697

17

СЭТ-

4ТМ.03М.16

КТ 0,2S/0,5

Рег. № 36697

17

СЭТ-

4ТМ.03М.16

КТ 0,2S/0,5

Рег. № 36697

17

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697

17

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег. № 36697

17

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег. № 36697

17

Продолжение таблицы 2

1

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег. № 3669708

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег. № 36697

12

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена СТВ, УСВ, УСПД на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Допускается изменение наименований ИК, без изменения объекта измерений.

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

  Таблица 3 - Основные метрологические характеристики ИК АИИ			С КУЭ
  Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
  1	2	3	4
  1-4, 12-20, 22, 23	Активная	0,4	1,0
  	Реактивная	1,1	1,7
  5	Активная	1,1	2,2
  	Реактивная	2,7	3,7

  1	2	3	4
  6-11	Активная Реактивная	1,0 2,6	2,9 4,5
  21	Активная Реактивная	1,0 2,6	1.7 2.7
  Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), с			±5
  Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от плюс 5 °С до плюс 35 °С

Таблица 4 - Основные технические характеристики АИИС КУЭ

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика и УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика и УСПД;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

• - защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на УСПД;

• - установка пароля на сервер.
