Сведения о средстве измерений: 93799-24 Теплосчетчики ультразвуковые

Номер по Госреестру СИ: 93799-24
93799-24 Теплосчетчики ультразвуковые
(INLOGO Ultra)

Назначение средства измерений:
Теплосчетчики ультразвуковые INLOGO Ultra (далее по тексту - теплосчетчик) предназначены для измерений тепловой энергии, объема теплоносителя, объемного расхода, температуры, разность температур теплоносителя (воды), протекающего по трубопроводу в закрытых системах теплоснабжения при учетных операциях.

сертификация программного обеспечения
Внешний вид. Теплосчетчики ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Теплосчетчики ультразвуковые
Рисунок № 1

Общие сведения

Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195580
ID в реестре СИ - 1421215
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

INLOGO Ultra,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ИТЭЛМА Билдинг Системс" (ООО "НПП "ИБС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.

По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.

В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.

Бесплатный

Статистика

Кол-во поверок - 581
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 552
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Теплосчетчики ультразвуковые (INLOGO Ultra)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ИТЭЛМА Билдинг Системс" (ООО "НПП "ИБС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
71812-18
09.07.2029
Теплосчетчики, СТЭ 31 "БЕРИЛЛ"
Общество с ограниченной ответственностью "Научно-производственное предприятие "ИТЭЛМА Билдинг Системс" (ООО "НПП "ИБС") (РОССИЯ г. Москва)
ОТ
МП
6 лет
85535-22
11.05.2027
Счетчики воды ультразвуковые, "ITELMA"
Общество с ограниченной ответственностью "Научно-производственное предприятие "ИТЭЛМА Билдинг Системс" (ООО "НПП "ИБС") (РОССИЯ г. Москва)
ОТ
МП
6 лет
93799-24
15.11.2029
Теплосчетчики ультразвуковые, INLOGO Ultra
Общество с ограниченной ответственностью "Научно-производственное предприятие "ИТЭЛМА Билдинг Системс" (ООО "НПП "ИБС") (РОССИЯ г. Москва)
ОТ
МП
4 года

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Теплосчетчики ультразвуковые (INLOGO Ultra)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НПП "ИБС"
(RA.RU.310590)
  • INLOGO Ultra
  • 581 581 581 0 0 581 581 0

    Стоимость поверки Теплосчетчики ультразвуковые (INLOGO Ultra)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее по тексту - ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.

    ПО теплосчетчика выполняет функции сбор данных по измерению температуры и объема теплоносителя, вычислением расхода теплоносителя и количества теплоты, архивированием и передачей измеренных и вычисленных параметров. Также ПО выполняет функции контроля и обновления дисплея, мониторинга питания теплосчетчика, таймера, регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы. Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.007-2014. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    L u

    Номер версии (идентификационный номер) ПО

    3.ХХ или 4.ХХ

    Обозначения Х в записи номера версии ПО могут принимать значения 0 до 9 и

    отвечают за метрологически незначимую часть.


    Знак утверждения типа

    Знак утверждения типа

    на титульный лист руководства по эксплуатации (паспорта) типографским способом на переднюю панель тепловычислителя методом фотолитографии.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Принцип измерения» руководства по эксплуатации (паспорта).


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, объемного расходов жидкости»;

    массового и

    утверждении

    Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об

    Государственной поверочной схемы для средств измерений температуры»;

    утверждении

    Приказ Росстандарта от 13 октября 2022 г. № 2360 «Об

    государственной поверочной схемы для средств измерений времени и частоты»;

    ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Основные требования;

    ТУ 26.51.53-005-17331698-2024 Теплосчетчики ультразвуковые INLOGO Ultra. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Научно - производственное предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»)

    ИНН 7724869373

    Адрес: 115230, Г. МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ НАГАТИНО-

    САДОВНИКИ, ПР-Д НАГАТИНСКИЙ 1-Й, Д. 10, СТР. 1, ОФ. 511 E-mail: info@i-bs.ru

    Web сайт: www.i-bs.ru

    Изготовитель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «ИТЭЛМА Билдинг Системс»
    (ООО «НПП «ИБС»)
    ИНН 7724869373
    Юридический адрес: 115230, Г. МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ
    НАГАТИНО-САДОВНИКИ, ПР-Д НАГАТИНСКИЙ 1-Й, Д. 10, СТР. 1, ОФ. 511
    Адрес места осуществления деятельности: 431261, Республика Мордовия, г. Краснослободск, пер. Кировский, д. 35

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Тел./факс: (495) 437-55-77, 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью «Научно - производственное предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»)
    ИНН 7724869373
    Адрес: 115230, Г. МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ НАГАТИНО-
    САДОВНИКИ, ПР-Д НАГАТИНСКИЙ 1-Й, Д. 10, СТР. 1, ОФ. 511 E-mail: info@i-bs.ru
    Web сайт: www.i-bs.ru

    Принцип работы теплосчетчика состоит в измерении объёма теплоносителя ультразвуковым датчиком объемного расхода и температур теплоносителя, измеренных парой термопреобразователей сопротивления в подающем и обратном трубопроводах. С последующим определением тепловой энергии путем обработки измерений вычислителем по заданному алгоритму и отображением результатов на цифровом устройстве вычислителя.

    Теплосчетчик - компактный прибор, состоящий из ультразвукового расходомера, тепловычислителя, комплекта датчиков температуры - подобранная пара, терморезисторов платиновых (Рt 1000) для измерения температур в подающем и обратном трубопроводах. Тепловычислитель производит вычисление тепловой энергии, используя сигналы от расходомера и комплекта датчиков температуры.

    Теплосчетчик измеряют и отображают на ЖКИ следующую информацию:

    • - накопленное значение тепловой энергии с начала эксплуатации;

    • - объемный расход теплоносителя в подающем и обратном трубопроводах;

    • - текущее значение температур теплоносителя в подающем и обратном трубопроводах;

    • - разность температур теплоносителя в подающем и обратном трубопроводах;

    • - версию встроенного ПО;

    • - текущее время;

    • - время наработки;

    • - серийный номер теплосчетчика.

    В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений потребленной тепловой энергии с глубиной архивирования 39 месяцев. Вычислитель обеспечивает дистанционную передачу по кабелю (M-Bus шина, или RS-485), через оптический интерфейс и радиоканал по протоколу LoRaWAN измеренной, коммуникационным беспроводным каналам NB - канал NB-IoT и LT - канал LTE, архивной и служебной информации в автоматизированные системы контроля и учета энергоресурсов (АСКУЭ), а также визуальное считывание с дисплея.

    Теплосчетчики выпускаются в трех исполнениях, которые отличаются номинальными диаметрами ультразвуковых датчиков расхода и диапазонами объемного расхода теплоносителя.

    1. Схема пломбировки знака

    от

    поверки представлены

    Теплосчетчики могут устанавливаться в подающем или обратном трубопроводе

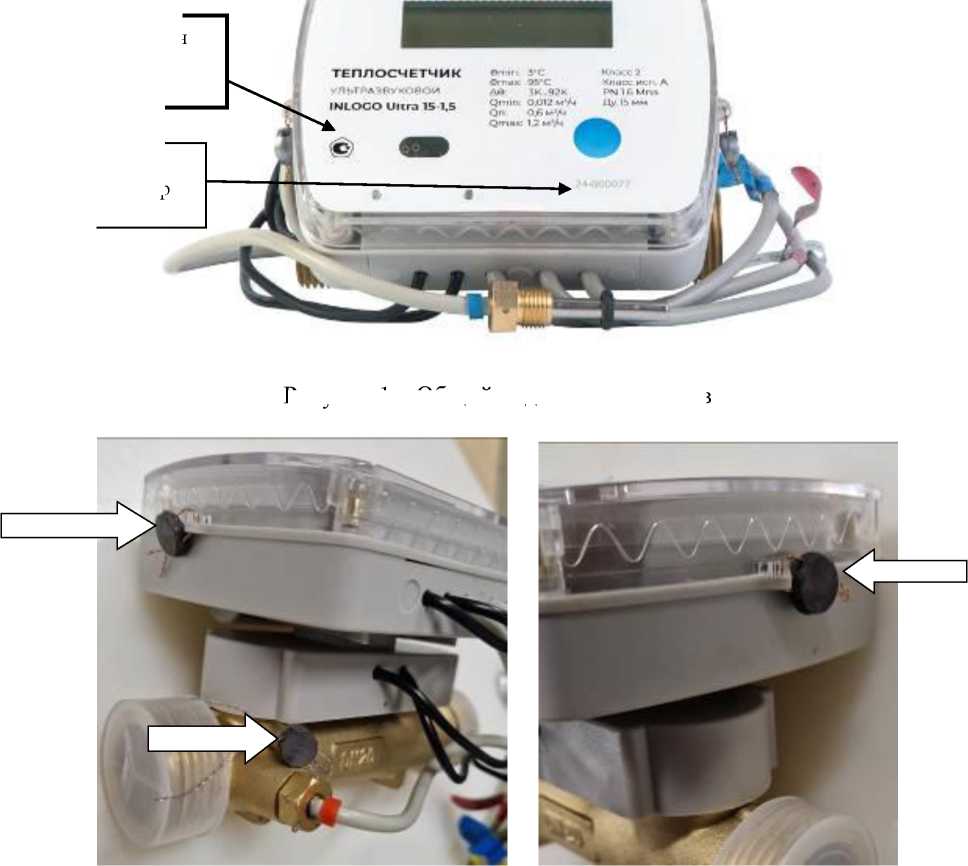

    Общий вид теплосчетчиков представлен на рисунке 1. Серийный номер теплосчетчиков наносится в цифровом формате на переднюю панель тепловычислителя методом фотолитографии, как показано на рисунке несанкционированного доступа, обозначение места нанесения на рисунке 2.

    INI_OCjO

    Серийный номер

    Знак утверждения

    типа

    Внешний вид. Теплосчетчики ультразвуковые (INLOGO Ultra), http://oei-analitika.ru

    Рисунок 1 - Общий вид теплосчетчиков

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Теплосчетчик ультразвуковой

    INLOGO Ultra

    1 шт.

    Руководство по эксплуатации (паспорт)

    -

    1 экз.

    Защитный колпачок

    -

    2 шт.

    Пломба с пломбировочной проволокой

    -

    2шт.

    Коробка

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Исполнение теплосчетчиков

    INLOGO

    Ultra 0,6

    INLOGO

    Ultra 1,5

    INLOGO

    Ultra 2,5

    Диаметр условного прохода, Ду

    15

    15

    20

    Минимальное значение расхода, qi м’/ч

    0,012

    0,012 (класс 1)1)

    0,03 (класс 2)1)

    0,05

    Номинальное значение расхода, qp, м3

    0,6

    1,5

    2,5

    Максимальное значение расхода, qs, м3

    1,2

    3,5

    5,0

    Диапазон   измерений   температуры

    теплоносителя вычислителем, оС

    от +3 до +95

    Минимальное значение измеряемой разности температур теплоносителя в подающем и обратном трубопроводах (AOmin), °С:

    3

    Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема теплоносителя во всем диапазоне расходов от qi до qs, %:

    • - класс 11)

    • - класс 21)

    ±(1+0,01qp /q) но не более чем ± 3,5 %.

    ±(2+0,02qp /q) но не более чем ± 5,0 %.

    Пределы допускаемой относительной погрешности вычислителя и комплекта датчиков температуры, %

    +(l+4A0min /A0)

    Пределы   суммарной   допускаемой

    относительной            погрешности

    теплосчетчика при измерении тепловой энергии, %:

    • - класс 11)

    • - класс 21)

    ±(2+0,01qp /q+4A0min/A0)

    ±(3+0,02qp /q+4A0min/A0)

    Пределы допускаемой относительной погрешности измерений времени, %

    ± 0,05

    Наименование характеристики

    Значение

    1) в соответствии с ГОСТ Р ЕН 1434-1-2011.

    qs - максимальное значение расхода, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 1 ч вдень и не более 200 ч в год)

    q - измеренное значение расхода теплоносителя м3/ч;

    Л0 - измеренное значение разности температур прямого и обратного потоков теплоносителя

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диаметр условного прохода

    15

    20

    Электропитание - от литиевой батареи

    3,6

    номинальным напряжением, В

    Тип дисплея

    LCD, 8 цифр высотой 6 мм + пиктограммы

    Максимально допустимое рабочее

    давление, МПа

    1,6

    Условия эксплуатации по

    ГОСТ Р ЕН 1434-1-2011:

    класс исполнения А

    - температура окружающей среды, °С

    от +5 до +55

    - относительная влажность воздуха

    при +25 °C, не более, %

    93

    - атмосферное давление, кПа

    от 90 до 110

    Габаритные размеры, мм, не более:

    - высота

    85

    90

    - ширина

    95

    95

    - длина

    110

    130

    Присоединительные размеры, дюйм

    3

    /4

    1”

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    12

    Средняя наработка на отказ, ч

    65000
