Номер по Госреестру СИ: 93755-24
93755-24 Анализаторы
(Метерон АТТ-7)
Назначение средства измерений:
Анализаторы Метерон АТТ-7 (далее - анализаторы) предназначены для измерений среднеквадратических значений напряжения переменного тока синусоидальной формы, среднеквадратических значений силы переменного тока синусоидальной формы, электрического сопротивления постоянному току, угла фазового сдвига и вычисления параметров трансформаторов тока и напряжения (коэффициента трансформации).
Внешний вид.
Анализаторы
Рисунок № 1
Общие сведения
Дата публикации - 19.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195585
ID в реестре СИ - 1421220
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы (Метерон АТТ-7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Анализаторы (Метерон АТТ-7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы (Метерон АТТ-7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для выполнения всех функций анализатора и выполненное в виде исполняемого файла без выделения метрологически значимой части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0.209.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским или иным пригодным способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Испытание ТТ» и разделе 4 «Проверка ТН» документа «Анализаторы Метерон АТТ-7. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной
частоты
в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в от 1 до 500 кВ»;
Анализаторы Метерон АТТ-7. Стандарт предприятия.
диапазоне
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
F22, Tower B, Huigu building, No.95 Qilian street, ShiJiaZhuang City, HeBei Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон +7 (343) 350-26-18, факс +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: www.uniim.ru
Принцип действия анализаторов заключается в формировании испытательных сигналов с заданными параметрами, последующим аналого-цифровом преобразовании среднеквадратических значений сигналов напряжения и силы переменного тока синусоидальной формы и их обработке встроенным микропроцессором. Полученные результаты измерений отображаются на дисплее анализатора, а также могут быть распечатаны на встроенном термопринтере, сохранены во встроенной памяти или на внешнем носителе.
Анализаторы измеряют и вычисляют следующие характеристики трансформаторов:
-
- коэффициент трансформации и полярность;
-
- сопротивление вторичной обмотки;
-
- кривые намагничивания;
-
- токовая и угловая погрешности;
-
- нагрузка вторичных обмоток;
-
- предельная кратность вторичных обмоток для защиты (полная погрешность) и коэффициент безопасности приборов вторичных обмоток для измерений.
Кроме этого, анализаторы проводят размагничивание трансформаторов тока.
Конструктивно анализаторы выполнены в переносных пластиковых корпусах, закрывающихся несъемной крышкой, и имеющих ручку для переноски.
На передней панели анализаторов расположены разъемы для подключения первичной и вторичной обмоток трансформаторов, клавиши управления, дисплей, термопринтер и USB-разъем для подключения внешнего носителя.
Заводской номер, состоящий из арабских цифр, наносится гравировкой или иным пригодным методом на маркировочную табличку, наклеиваемую на переднюю панель средства измерений.
Пломбирование средства измерений не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

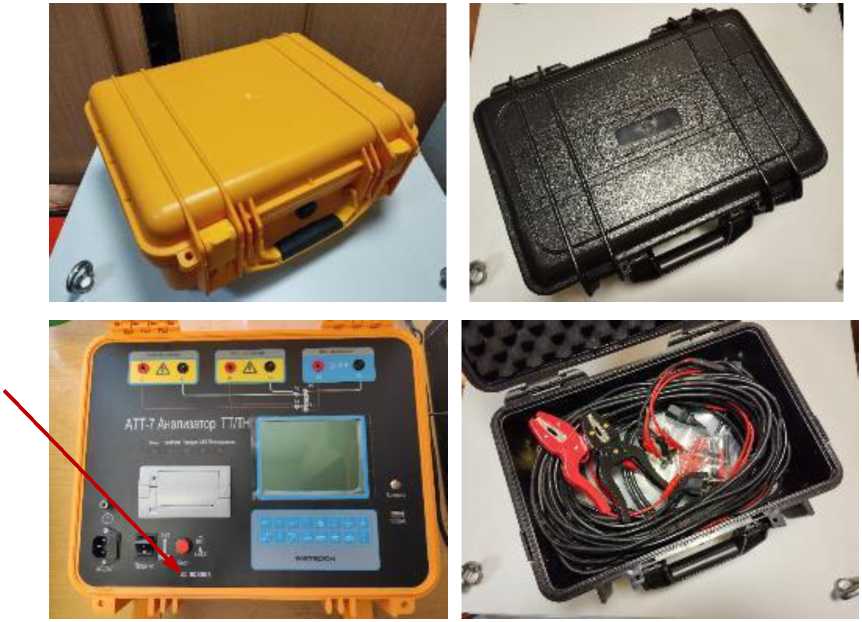

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
а) анализатор Метерон АТТ-7
б) комплект запасных частей и принадлежностей
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Таблица 2 -
|
Наименования характеристики |
Значение |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы, В |
от 2 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы, В |
±(0,001-Сизм 1) + 0,02) |
|
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы, А |
от 0,01 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений силы переменного тока синусоидальной формы, А |
±(0,001 •1изм 1) + 0,002) |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
±(0,001-Кизм 1) + 0,001) |
|
Диапазон измерений коэффициента трансформации |
от 1 до 35000 |
|
Пределы допускаемой относительной погрешности измерений коэффициента трансформации, % |
±0,05 |
|
Диапазон показаний угла фазового сдвига |
от -180' до +180' |
|
Диапазон измерений угла фазового сдвига |
от 0' до 180' |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига |
±9' |
|
1) - Сизм, 1изм, Кизм - значения, измеренные с помощью анализатора. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение сети, В |
от 198 до 242 |
|
- частота сети, Гц |
от 45 до 55 |
|
Габаритные размеры, мм, не более: - анализатор Метерон АТТ-7 | |
|
- длина |
430 |
|
- ширина |
360 |
|
- высота |
195 |
|
- комплект запасных частей и | |
|
принадлежностей | |
|
- длина |
360 |
|
- ширина |
280 |
|
- высота |
175 |
|
Масса, кг, не более: - анализатор Метерон АТТ-7 |
12,5 |
|
- комплект запасных частей и |
5,5 |
|
принадлежностей | |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность воздуха, % |
от 10 до 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
