Номер по Госреестру СИ: 93802-24
93802-24 Имитатор сигналов глобальных навигационных спутниковых систем
(GSG)
Назначение средства измерений:
Имитатор сигналов глобальных навигационных спутниковых систем GSG (далее — имитатор) предназначен для воспроизведения радиотехнических навигационных сигналов в соответствии с требованиями интерфейсных контрольных документов спутниковых навигационных систем. Имитатор может применяться в качестве рабочего эталона 2 разряда в соответствии с государственной поверочной схемой для координатно-временных средств измерений, утвержденной приказом Росстандарта № 1374 от 07.06.2024 г. с прослеживаемостью к государственному первичному специальному координат местоположения ГЭТ 218-2022.

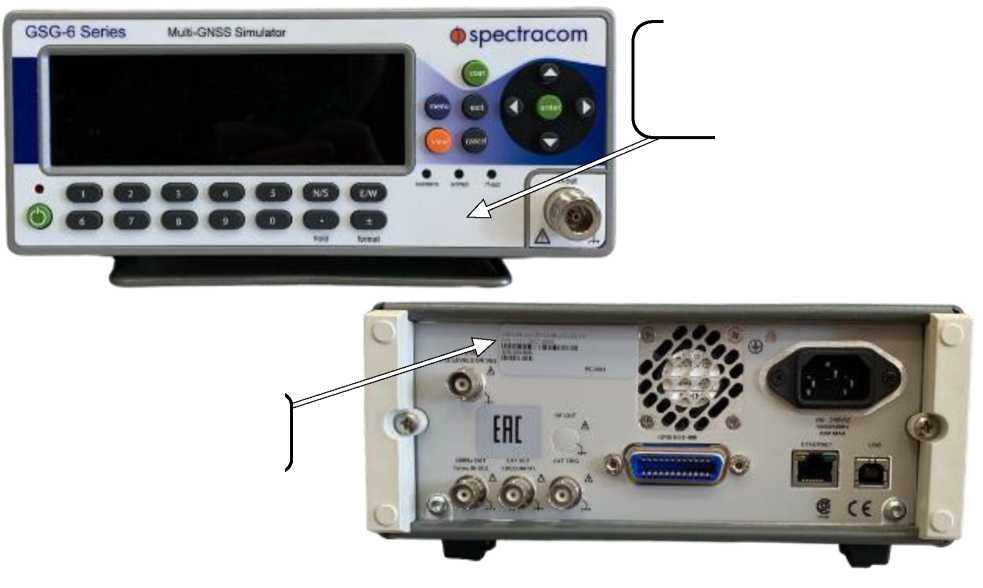

Внешний вид.
Имитатор сигналов глобальных навигационных спутниковых систем
Рисунок № 1
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195602
ID в реестре СИ - 1421237
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Orolia USA"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Имитатор сигналов глобальных навигационных спутниковых систем (GSG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Имитатор сигналов глобальных навигационных спутниковых систем (GSG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Имитатор сигналов глобальных навигационных спутниковых систем (GSG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Имитатор работает под управлением специализированного программного обеспечения (далее - ПО).
ПО «GSG StudioView» представляет собой среду создания сценариев и обеспечивает реализацию функциональных возможностей имитатора сигналов по моделированию работы ГНСС в формате сценария.
Встроенное ПО «Firmware» определяет программную часть имитатора сигналов, формирует набор опций, характеризующих его технические возможности, а также обеспечивает воспроизведение сигналов имитации.
Таблица 1 —
данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Firmware |
GSG StudioView |
|
Номер версии (идентификационный номер) ПО, не ниже |
7.О |
5.0 |
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Конструкция имитатора сигналов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и с помощью наклейки на лицевую панель имитатора сигналов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 7 «Приступая к работе» документа «Имитаторы сигналов глобальных навигационных спутниковых систем GSG. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательФирма «Orolia USA» (Соединенные Штаты Америки)
Адрес: 45 Becker Road Suite A West Henrietta, NY 14586, США
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7(495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: vniiftri.ru
К настоящему типу средств измерений относится имитатор сигналов глобальных навигационных спутниковых систем GSG зав. № 201865.
Принцип действия имитатора сигналов основан на формировании радиочастотных сигналов спутниковых навигационных систем с заданными радионавигационными параметрами. Имитатор сигналов обеспечивает формирование полного навигационного радиосигнала на выходе по результатам суммирования сигналов всех каналов имитации, каждый из которых формирует один полный навигационный сигнал одного навигационного космического аппарата в одном частотном диапазоне.
Конструктивно имитатор сигналов состоит из генератора сигналов с модулятором, заключенного в металлический корпус. Имитатор сигналов выполнен в виде моноблока, на лицевой панели которого расположен радиочастотный разъем для выдачи формируемых навигационных сигналов, жидкокристаллический дисплей для отображения текущих параметров работы имитатора сигналов и органы управления для настройки имитатора сигналов.
На задней панели имитатора сигналов расположены следующие основные порты и разъемы: порт для подключения источника питания переменного тока; порты связи; разъем для подключения сигналов от внешнего опорного генератора частоты; разъем для подключения выходного сигнала частоты внутреннего опорного генератора; выход сигнала внутренней шкалы времени имитатора сигналов.
Дополнительно к имитатору сигналов подключается компьютер с программным обеспечением (ПО) для управления имитатором сигналов и выполнения математических операций по моделированию навигационных параметров.
Имитатор сигналов имеет возможность моделирования движения одного объекта в навигационном поле СНС по предварительно сформированному сценарию имитации. Синхронизация работы всех узлов имитатора сигналов осуществляется либо от внутреннего опорного генератора, либо от внешнего источника высокостабильных сигналов частотой 10 МГц.
Пломбирование крепёжных винтов составных частей имитатора сигналов не производится, предотвращение несанкционированного доступа обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Заводской номер, состоящий из арабских цифр, указывается на наклейке, нанесенной на корпус имитатора. Нанесение знака поверки на изделие не предусмотрено.
Общий вид имитатора с обозначением мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
л
Место нанесения знака утверждения типа
Место нанесения
заводского номера
\_____________________
Рисунок 1 — Внешний вид имитатора сигналов глобальных навигационных спутниковых систем GSG
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Номинальные значения выходных частот, МГц
|
1602 + к^0,5625 1) 1246 + к^0,4375 |
|
- СНС GPS (L1) |
1575,4200 |
|
- СНС GPS (L2) |
1227,6000 |
|
- СНС GPS (L5) |
1176,4500 |
|
- ШДПС SBAS |
1575,4200 |
|
- СНС Galileo (E1) |
1575,4200 |
|
- СНС Galileo (E5a) |
1176,4500 |
|
- СНС Galileo (E5b) |
1207,1400 |
|
- СНС Galileo (Е6) |
1278,7500 |
|
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
±2 •IO-8 |
|
Предельный уровень мощности выходного сигнала, дБ (исх. 1 Вт), не менее |
-95 |
|
Допускаемое среднее квадратическое отклонение случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода, м |
0,1 |
|
Предел допускаемой погрешности воспроизведения беззапросной дальности по фазе дальномерного кода, м |
1,5 |
|
Предел допускаемой погрешности воспроизведения беззапросной дальности по фазе несущей частоты, м |
0,01 |
|
Предел допускаемой погрешности воспроизведения скорости изменения беззапросной дальности, м/с |
0,05 |
|
Предел допускаемой погрешности формирования координат местоположения потребителя ГНСС в системе координат WGS-84, м 2) |
3 |
|
Предел допускаемой погрешности формирования скорости потребителя ГНСС, м/с 2) |
0,1 |
|
Допускаемое среднее квадратическое отклонение случайной составляющей погрешности синхронизации шкалы времени имитатора (выход сигнала метки времени 1PPS) с меткой времени, передаваемой в навигационном сигнале, нс |
15 |
|
Диапазон скорости при моделировании параметров движения объекта-носителя навигационной аппаратуры потребителя в навигационном поле СНС, м/с |
от 0 до 500 |
|
Примечания:
| |
|
по фазе дальномерного кода и геометрическом факторе PDOP не более 2 | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - диапазон рабочих температур, °С | |
|
- повышенная относительная влажность воздуха при температуре |
от +15 до +25 |
|
+25 °C, %, не более |
80 |
|
Напряжение питания от сети переменного тока, В |
от 198 до 242 |
|
Частота питания сети переменного тока, Гц |
от 48 до 52 |
|
Потребляемая мощность, В^А, не более |
25 |
|
Габаритные размеры, мм, не более | |
|
- длина |
415 |
|
- ширина |
210 |
|
- высота |
105 |
|
Масса, кг, не более |
3,5 |
