Номер по Госреестру СИ: 93810-24
93810-24 Прибор для измерения теплопроводности
(TLR 1000)
Назначение средства измерений:
Прибор для измерения теплопроводности TLR 1000 (далее - прибор) предназначен для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 1
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 2
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195611
ID в реестре СИ - 1421246
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "NETZSCH TAURUS Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Прибор для измерения теплопроводности (TLR 1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Прибор для измерения теплопроводности (TLR 1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Прибор для измерения теплопроводности (TLR 1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер), установленное на внутренний одноплатный компьютер (SBC).
Встроенное ПО (метрологически значимое) отвечает за считывание, преобразование сигналов термоэдс в температуру и дальнейший пересчет в значения измеряемых величин (теплопроводность, тепловой поток, температура).
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Lambda TLR |
|
Номер версии (идентификационный номер) ПО |
l.x.x.x |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
Примечание - «х» может принимать значение от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку, прикрепленную к бирке в нижнем правом углу на задней стенке корпуса прибора (рисунок 2), и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 5 руководства по эксплуатации «Прибор для измерения теплопроводности TLR 1000».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 К, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2418;
Техническая документация фирмы-изготовителя.
ПравообладательФирма «NETZSCH TAURUS Instruments GmbH», Германия
Адрес: DobereinerstraBe 21, D-99427, Weimar, Germany
Телефон: +49 3643 4174 0; факс: +49 3643 4174 99
E-mail: at@netzsch.com
Web-сайт: http://www.netzsch-thermal-analysis.com
Изготовитель
Фирма «NETZSCH TAURUS Instruments GmbH», ГерманияАдрес: DobereinerstraBe 21, D-99427, Weimar, Germany
Телефон: +49 3643 4174 0; факс: +49 3643 4174 99 E-mail: at@netzsch.com
Web-сайт: http://www.netzsch-thermal-analysis.com
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14«Всероссийский
Д.И.Менделеева»
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Фирма «NETZSCH TAURUS Instruments GmbH», ГерманияАдрес: DobereinerstraBe 21, D-99427, Weimar, Germany
Телефон: +49 3643 4174 0; факс: +49 3643 4174 99
E-mail: at@netzsch.com
Web-сайт: http://www.netzsch-thermal-analysis.com
К прибору для измерения теплопроводности данного типа относится прибор для измерения теплопроводности TLR 1000 серийный № 202105-1000.XR-06.
Принцип действия прибора основан на методе измерения температур наружной и внутренней поверхности цилиндрического образца при его нагреве трубой нагревательной в стационарном режиме с последующим вычислением значения теплопроводности.
Прибор выполнен в корпусе, внутрь которого встроена измерительная камера с защищенным оборудованием для нагрева образца, внутрь которого установлена нагревательная труба, системы измерения и управления, внутреннего одноплатного компьютера (SBC) с сенсорным экраном. На лицевой стороне прибора расположен сенсорный экран для управления прибором и вывода измерительной информации.
Образец, внутрь которого установлена нагревательная труба, помещают в измерительную камеру. Тепловой поток от нагревательной трубы, проходящий через образец, отводится из измерительной камеры, при этом разница температур между нагревательной трубой и измерительной камерой устанавливается в соответствии с руководством по эксплуатации в зависимости от толщины стенки и предполагаемой теплопроводности образца. Измерение температур на нагревательной трубе и поверхностях образца осуществляется термопарами, расположенными по схеме согласно руководству по эксплуатации.
Общий вид прибора представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
Серийный номер нанесен на маркировочную наклейку в формате буквенноцифрового кода, прикрепленной к задней поверхности корпуса прибора (рисунок 2).

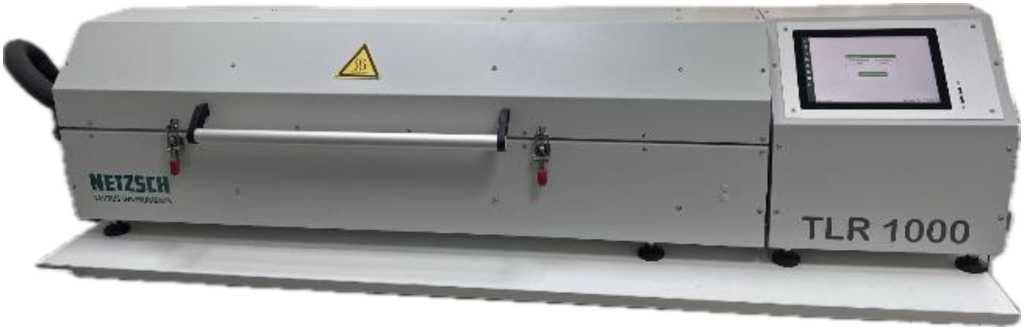

Рисунок 1 - Общий вид прибора для измерения теплопроводности TLR 1000
Место нанесения знака утверждения типа
Место нанесения
знака утверждения
типа
Место нанесения
Место нанесения серийного номера
серийного номера
Рисунок 2 - Место нанесения знака утверждения типа и серийного номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений теплопроводности, Вт/(м^К) (при температуре, °С) |
от 0,03 до 0,19 (от 0,0 до +50,0) |
|
Диапазон показаний теплопроводности, Вт/(м^К) (при температуре, °С) |
от 0,001 до 0,25 (от -10,0 до +145,0) |
|
Пределы допускаемой относительной погрешности измерений теплопроводности, % |
±5,0 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
1850 |
|
- ширина |
500 |
|
- высота |
450 |
|
Параметры электрического питания: - напряжение питания переменного тока, В |
230±10 |
|
- частота, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
3000 |
|
Габаритные размеры образца, мм: - внутренний диаметр |
от 19 до 114 |
|
- наружный диаметр |
от 49 до 220 |
|
- длина |
от 995 до 1000 |
|
- толщина |
от 10 до 60 |
|
Масса, кг, не более |
120 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, % |
не более 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы прибора, лет |
10 |
|
Наработка до отказа, ч, не менее |
9000 |
