Номер по Госреестру СИ: 93811-24
93811-24 Виброустановки калибровочные портативные
(ECS-1028)
Назначение средства измерений:
Виброустановки калибровочные портативные ECS-1028 (далее - виброустановки) предназначены для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости и виброперемещения).
Виброустановки калибровочные портативные ECS-1028 могут применяться в качестве поверочных виброустановок 2-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Внешний вид.
Виброустановки калибровочные портативные
Рисунок № 1
Общие сведения
Дата публикации - 25.02.2025
Срок свидетельства - 15.11.2029
Номер записи - 195612
ID в реестре СИ - 1421247
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, ECS-1028,
Производитель
Изготовитель - "Econ Technologies Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Виброустановки калибровочные портативные (ECS-1028)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Econ Technologies Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90594-23 30.11.2028 |
Аппаратура управления виброиспытаниями, MI-81 "Econ Technologies Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93811-24 15.11.2029 |
Виброустановки калибровочные портативные, ECS-1028 "Econ Technologies Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Виброустановки калибровочные портативные (ECS-1028)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 2 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Виброустановки калибровочные портативные (ECS-1028)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Виброустановки калибровочные портативные ECS-1028 имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО устанавливается в виброустановки на заводе-изготовителе и обеспечивает реализацию аналого-цифрового преобразования и обработки электрических сигналов, выполняет функции управления параметрами отображения и формирования сигнала. Влияние встроенного ПО учтено при нормировании метрологических характеристик. Конструкция виброустановок исключает возможность несанкционированного влияния на встроенное ПО.
Внешнее ПО устанавливается на флэш накопитель и представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме. Внешнее ПО не влияет на метрологические характеристики виброустановок.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные признаки |
Значение |
|
Встроенное П |
[О |
|
Идентификационное наименование ПО |
ECS-1028 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.2 |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
AutoCalib.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Эксплуатация» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Правообладатель«Econ Technologies Co., Ltd», Китай
Адрес: Building 4, 1418-41 Moganshan Rd., Hangzhou 310015, China Телефон: (86) 5718 817 83 17
Факс: (86) 5718 817 83 12
E-mail: sale@econ-group.com
Изготовитель
«Econ Technologies Co., Ltd», КитайАдрес: Building 4, 1418-41 Moganshan Rd., Hangzhou 310015, China Телефон: (86) 5718 817 83 17
Факс: (86) 5718 817 83 12
E-mail: sale@econ-group.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Econ Technologies Co., Ltd», КитайАдрес: Building 4, 1418-41 Moganshan Rd., Hangzhou 310015, China Телефон: (86) 5718 817 83 17
Факс: (86) 5718 817 83 12
E-mail: sale@econ-group.com
Принцип действия виброустановок основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи встроенного пьезоэлектрического акселерометра.
Виброустановки представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электромеханической системе возбуждения. Виброустановки состоят из вибростенда, встроенного пьезоэлектрического акселерометра, генератора сигналов с регулировкой частоты и амплитуды, усилителя мощности, контроллера, измерительного усилителя для подключения поверяемых вибропреобразователей и дисплея, заключенных в едином корпусе. Входной разъем на корпусе виброустановки позволяет подключить вибропреобразователи с питанием по стандарту IEPE (Integrated Electronic Piezoelectric), с выходом по заряду и с выходом по напряжению для определения коэффициента преобразования в автоматическом режиме с возможностью записи результатов на флэш накопитель.
Для питания виброустановок используется встроенная аккумуляторная батарея или блок питания от сети 220 В.

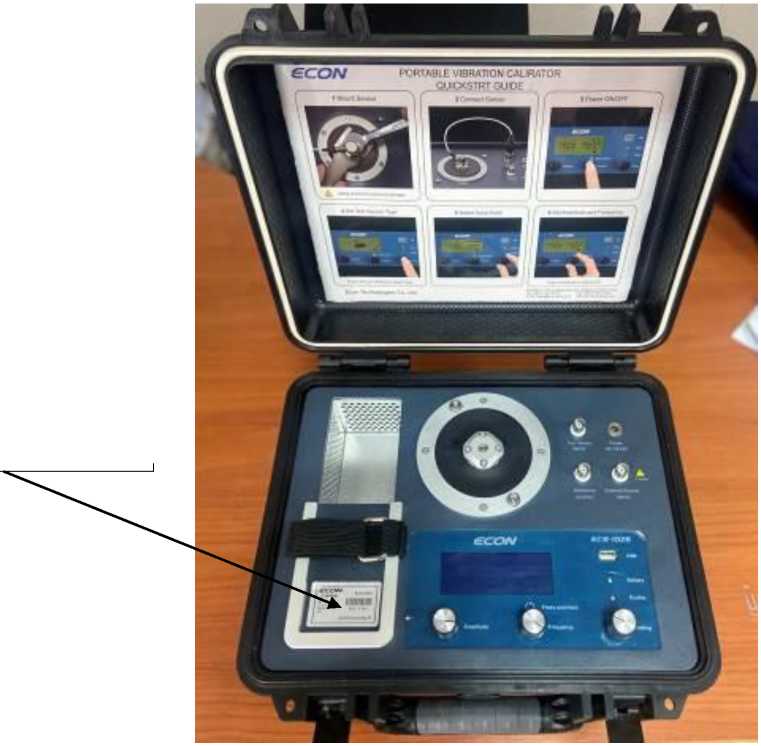

Общий вид виброустановок калибровочных портативных ECS-1028 и место нанесения серийного номера представлены на рисунке 1. Опломбирование виброустановок не предусмотрено. Нанесение знака поверки на виброустановки не предусмотрено. Серийный номер в цифровом формате наносится на корпус виброустановок методом наклейки.
Место нанесения серийного номера
Рисунок 1 - Общий вид виброустановок калибровочных портативных ECS-1028
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазоны воспроизведения и измерений при нагрузке до 100 г: - амплитудного значения виброускорения, м/с2 |
от 0,1 до 100 |
|
- амплитудного значения виброскорости, мм/с |
от 0,1 до 200 |
|
- размаха виброперемещения, мм |
от 0,01 до 1,8 |
|
Диапазон рабочих частот, Гц |
от 5 до 10000 |
|
Пределы допускаемой относительной погрешности частоты воспроизводимой вибрации, % |
±0,1 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте 160 Гц, виброскорости на базовой частоте 80 Гц и виброперемещения на базовой частоте 40 Гц, % |
±2 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазонах частот, %: от 5 до 20 Гц включ. |
±5 |
|
св. 20 до 2000 Гц включ. |
±3 |
|
св. 2000 до 5000 Гц включ. |
±5 |
|
св. 5000 Гц до 10000 Гц |
±8 |
|
Пределы допускаемой основной относительной погрешности измерений виброскорости в диапазонах частот, %: от 5 до 20 Гц включ. |
±5 |
|
св. 20 до 1000 Гц |
±3 |
|
Пределы допускаемой основной относительной погрешности измерений виброперемещения в диапазонах частот, %: от 5 до 20 Гц включ. |
±5 |
|
св. 20 до 400 Гц |
±3 |
|
Коэффициент гармоник в диапазоне частот, %, не более: от 5 до 20 Гц включ. |
10 |
|
св. 20 до 10000 Гц |
7 |
|
Относительный коэффициент поперечного движения в диапазоне частот, %, не более: от 5 до 2000 Гц включ. |
10 |
|
св. 2000 до 5000 Гц включ. |
15 |
|
св. 5000 Гц до 10000 Гц |
20 |
|
Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, виброскорости и виброперемещения, |
±1 |
|
вызванной изменением температуры окружающей среды от нормальных условий измерений, в рабочем диапазоне температур, % |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
20±5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
Допустимая нагрузка на вибростенд, кг, не более |
0,8 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
327x282x218 |
|
Масса, кг, не более |
9 |
