Номер по Госреестру СИ: 93814-24
93814-24 Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой
(РВСтзс-3000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВСтзс-3000 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске продукта.
Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой
Рисунок № 4
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195615
ID в реестре СИ - 1421250
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РМ Рейл РВС" (ООО "РМ Рейл РВС")
Страна - РОССИЯ
Населенный пункт - Республика Мордовия, г. Рузаевка
Уведомление о начале осуществления предпринимательской деятельности -
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой (РВСтзс-3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РМ Рейл РВС" (ООО "РМ Рейл РВС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93814-24 |
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой, РВСтзс-3000 Общество с ограниченной ответственностью "РМ Рейл РВС" (ООО "РМ Рейл РВС") (РОССИЯ Республика Мордовия, г. Рузаевка) |
ОТ МП |
5 лет |
|
94023-24 |
Резервуар стальной вертикальный цилиндрический, РВСП-5000 Общество с ограниченной ответственностью "РМ Рейл РВС" (ООО "РМ Рейл РВС") (РОССИЯ Республика Мордовия, г. Рузаевка) |
ОТ МП |
5 лет |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой (РВСтзс-3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 8 | 4 | 4 | 4 | 0 | 8 | 4 | 4 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой (РВСтзс-3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РМ Рейл РВС» (ООО «РМ Рейл РВС») ИНН 1327027450
Юридический адрес: 431448, Республика Мордовия, г. Рузаевка, ул. Станиславского, д. 22
Телефон: +7 (8342) 33-34-99
E-mail: rvs@rmrail.ru
Изготовитель
Общество с ограниченной ответственностью «РМ Рейл РВС» (ООО «РМ Рейл РВС») ИНН 1327027450Адрес места осуществления деятельности: 430006, Республика Мордовия,
г. Саранск, ул. Лодыгина, д. 11
Юридический адрес: 431448, Республика Мордовия, г. Рузаевка, ул. Станиславского,
д. 22
Телефон: +7 (8342) 33-34-99
E-mail: rvs@rmrail.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: vniir.org
Правообладатель
Общество с ограниченной ответственностью «РМ Рейл РВС» (ООО «РМ Рейл РВС») ИНН 1327027450Юридический адрес: 431448, Республика Мордовия, г. Рузаевка, ул. Станиславского, д. 22
Телефон: +7 (8342) 33-34-99
E-mail: rvs@rmrail.ru
Принцип действия резервуаров основан на заполнении их продуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Резервуары оборудованы цилиндрической стальной защитной стенкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом гравировки на маркировочные таблички резервуаров. Таблички крепятся к стенкам резервуаров.
Резервуары РВСтзс-3000 с заводскими номерами 8601, 8602, 8603, 8604 расположены на территории АО «ПНТ» по адресу: 198096, Российская Федерация, г. Санкт-Петербург, Элеваторная площадка (Угольная гавань), д. 32.
Общие виды маркировочных табличек и резервуаров РВСтзс-3000 приведены на рисунках 1, 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.

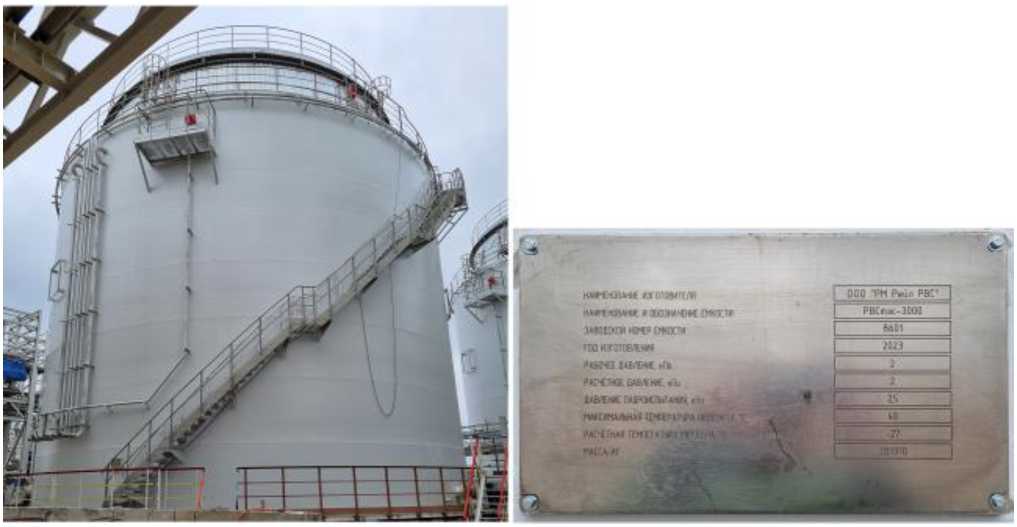

- Общий вид маркировочной таблички и резервуара РВСтзс-3000 зав.№ 8601

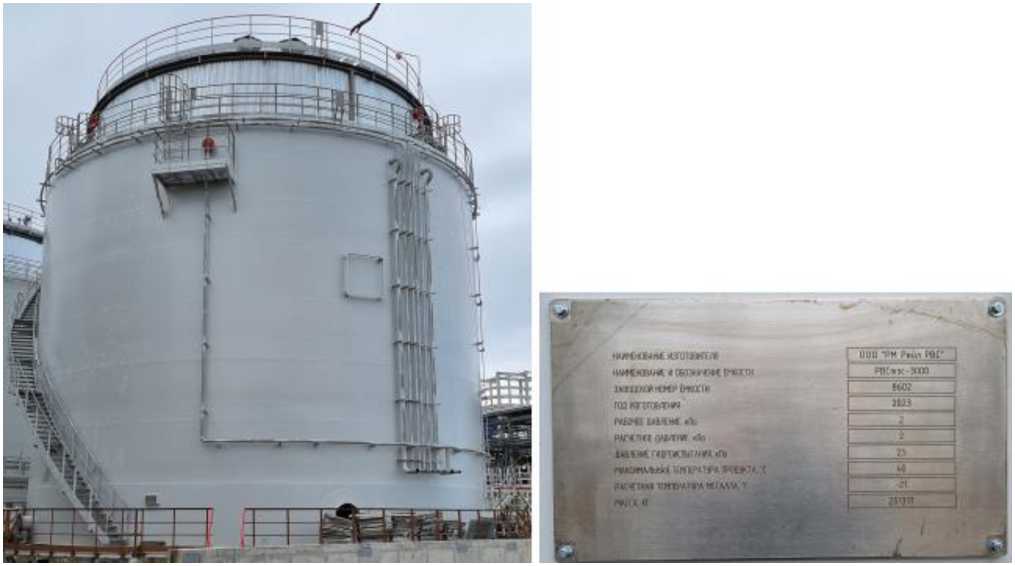

Рисунок 2 - Общий вид маркировочной таблички и резервуара РВСтзс-3000 зав.№ 8602
Рисунок 1

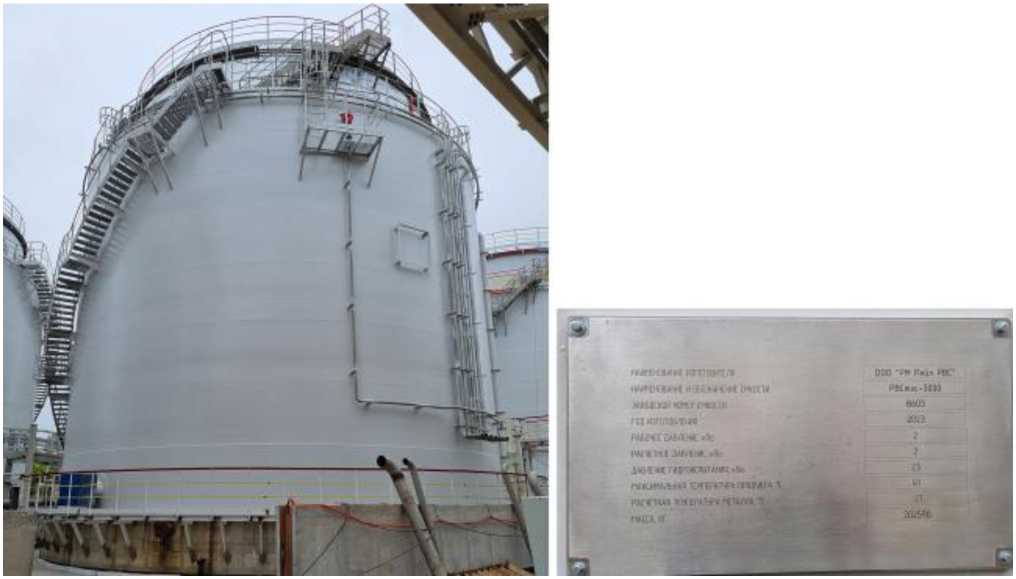

Рисунок 3 - Общий вид маркировочной таблички и резервуара РВСтзс-3000 зав.№ 86О3

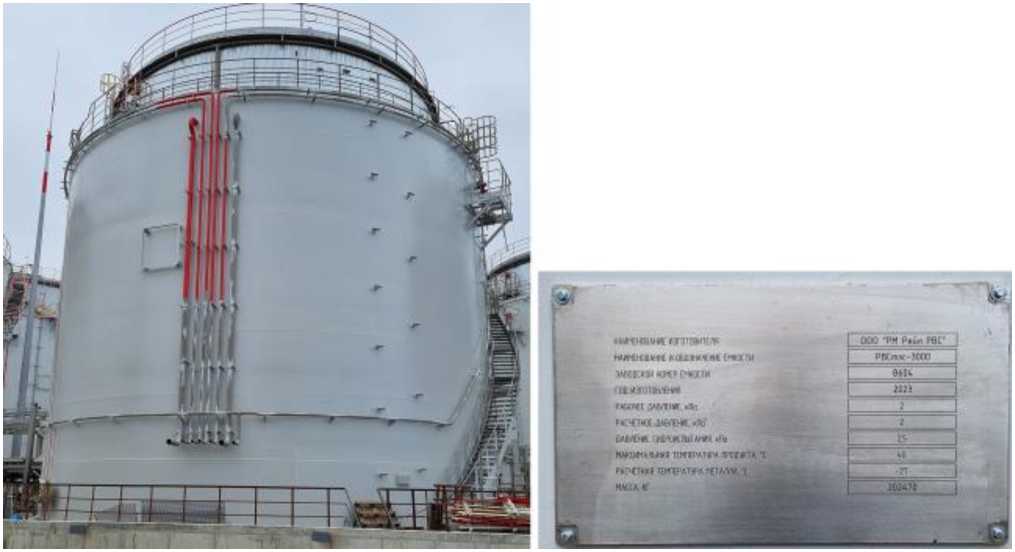

Рисунок 4 - Общий вид маркировочной таблички и резервуара РВСтзс-3000 зав.№ 8604
Пломбирование резервуаров РВСтзс-3000 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой |
РВСтзс-3000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
3000 |
|
Пределы допускаемой относительной погрешности измерения вместимости, % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
