Номер по Госреестру СИ: 93815-24
93815-24 Анализаторы ЯМР характеристик кернов
(Обозначение отсутствует)
Назначение средства измерений:
Анализаторы ЯМР характеристик кернов (далее - анализаторы) предназначены для измерений амплитуды сигнала ядерного магнитного резонанса (далее - ЯМР-сигнала) в пробах горных пород, получаемых в результате бурения (кернов), в различные моменты времени, определяемые параметрами используемой импульсной последовательности и последующем определении содержания воды в исследуемой пробе.
Внешний вид.
Анализаторы ЯМР характеристик кернов
Рисунок № 1
Внешний вид.
Анализаторы ЯМР характеристик кернов
Рисунок № 2
Внешний вид.
Анализаторы ЯМР характеристик кернов
Рисунок № 3
Внешний вид.
Анализаторы ЯМР характеристик кернов
Рисунок № 4
Внешний вид.
Анализаторы ЯМР характеристик кернов
Рисунок № 5
Внешний вид.
Анализаторы ЯМР характеристик кернов
Рисунок № 6
Внешний вид.
Анализаторы ЯМР характеристик кернов
Рисунок № 7
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195616
ID в реестре СИ - 1421251
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Анализатор ЯМР характеристик кернов, модели MesoMR12-060H-I,
Производитель
Изготовитель - "Suzhou Niumag Analytical Instrument Corporation"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы ЯМР характеристик кернов (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Suzhou Niumag Analytical Instrument Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93815-24 15.11.2029 |
Анализаторы ЯМР характеристик кернов, Обозначение отсутствует "Suzhou Niumag Analytical Instrument Corporation" (КИТАЙ ) |
ОТ МП |
1 год |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Анализаторы ЯМР характеристик кернов (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы ЯМР характеристик кернов (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление анализаторами осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО) Niumag NMR Analyzing System и Niumag NMR Core Analysis System. Программное обеспечение анализаторов является метрологически значимым и содержит все необходимые настроечные файлы и константы, необходимые для правильной работы анализаторов.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО | ||
|
Идентификационное наименование ПО |
Niumag NMR Analyzing System |
Niumag NMR Core Analysis System |
|
Номер версии (идентификационный номер) ПО1) |
4.X |
4.X |
|
Цифровой идентификатор ПО |
- |
- |
|
1) Х - цифра от 0 до 9. | ||
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель измерительного блока в виде наклейки и на титульный лист РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документах «Анализатор ЯМР характеристик кернов MesoMR12-060H-I. Руководство по эксплуатации» (раздел «Принцип работы»), «Анализатор ЯМР характеристик кернов MacroMR12-150H-I. Руководство по эксплуатации» (раздел «Принцип работы»).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийСтандарт предприятия фирмы-изготовителя «Suzhou Niumag Analytical Instrument Corporation», КНР.
Правообладатель«Suzhou Niumag Analytical Instrument Corporation», КНР
Адрес: Suzhou Software Technology Park, No.78 Keling Rd, Suzhou, Jiangsu Province, China
Тел./Факс: +86 0512-62393560
Изготовитель
«Suzhou Niumag Analytical Instrument Corporation», КНРАдрес: Suzhou Software Technology Park, No.78 Keling Rd, Suzhou, Jiangsu Province, China
Адрес места осуществления деятельности: No.97 Qinglian Road, Xuguan Industrial Park, Gaoxin District, Suzhou, Jiangsu Province, China
Тел./Факс: +86 0512-62393560
Испытательный центр
Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)Адрес: 119421, г. Москва, ул. Новаторов, д. 40, к. 1
Тел./Факс: (495) 935-97-77
E-mail: nicpv@mail.ru
Принцип действия анализаторов основан на резонансном поглощении электромагнитной энергии веществом, обусловленным переориентацией магнитных моментов атомных ядер. Исследуемый образец помещают в постоянное магнитное поле и воздействуют на него последовательностью радиочастотных импульсов электромагнитного поля, параметры которой обеспечивают появление ЯМР-сигнала. Измеряемой величиной является амплитуда ЯМР-сигнала в различные моменты времени, определяемые параметрами используемой импульсной последовательности. По полученным данным строится зависимость ЯМР-сигнала от времени, которую используют для определения времен ЯМР релаксации (спин-спиновой или спин-решеточной релаксации) и последующего определения содержания воды в исследуемой пробе.
Модели выпускаемых анализаторов: MesoMR12-060H-I и MacroMR12-150H-I, которые различаются габаритными размерами и максимально возможными диаметрами измеряемых проб кернов. Анализаторы работают с частотой магнитного поля 12 МГц, обеспечивают измерения и дополнительно томографию кернов.
Имеется возможность изменения частоты магнитного поля на 2 МГц, при этом возможности томографии кернов ограничиваются.
Конструктивно анализаторы состоят из измерительного блока, блока электроники и персонального компьютера. Измерительный блок включает блок постоянных магнитов с датчиками, имеющими цилиндрическую ячейку разного диаметра для исследуемых проб.
Пломбирование анализаторов не предусмотрено. Серийные номера в буквенноцифровом формате наносятся типографским способом на шильдик на задней панели измерительного блока. Год изготовления указывается в цифровой части серийного номера анализаторов. Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов и место нанесения знака утверждения типа приведены на рисунках 1-2. Место нанесения серийного номера приведено на рисунке 3.
Место нанесения знака
утверждения типа

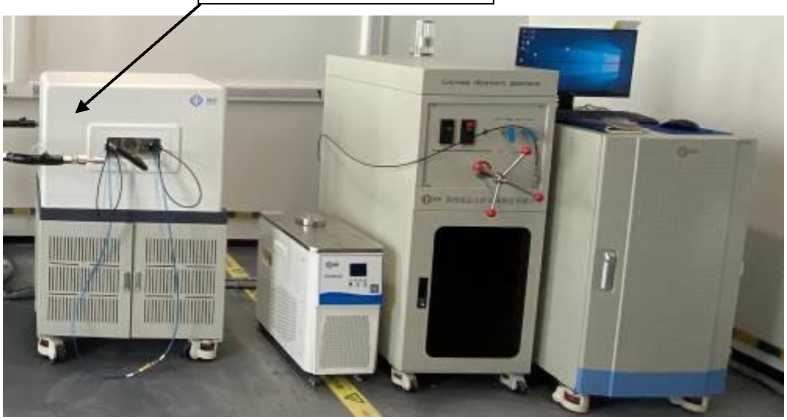

Рисунок 1 - Общий вид анализаторов MesoMR12-060H-I

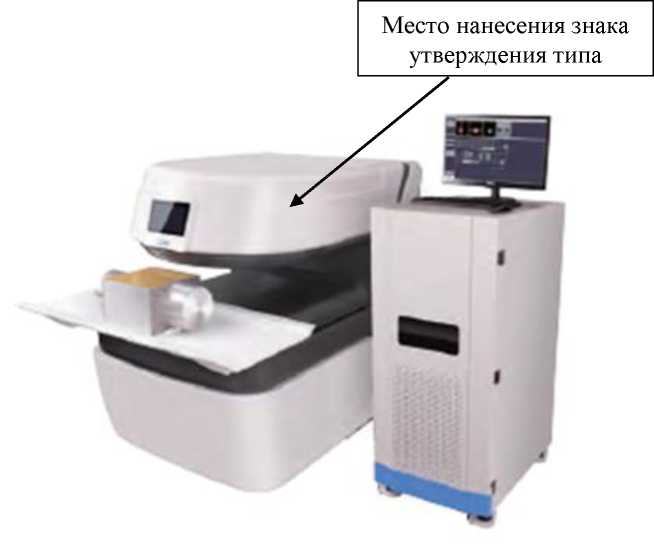

Рисунок 2 - Общий вид анализаторов MacroMR12-150H-I
пио Analytical Instr jnw4 Coroorxbo-'
t'. 0
-S1?-67393SbU
Модель: MesoMR 12 060Н I
Rittd Input ‘. , S0/60H/ , JfXWt
Серийный номер
WlteDiaii*uejiry ИС 1 A. Hi* liOAHCU**'*
ием*к**'4АСиие мЛГы, мо€иЛъиЬ|^ телефоны, Гудимове км» кдр’ы «и^МИТнь* УДСС I овврв*ия
•.wHOCTW А 1 с, Ьл.чшо и 1*АГНИТ'-'
Рисунок 3 - Место нанесения серийного номера анализаторов ЯМР характеристик кернов
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли воды в исследуемой пробе, % |
от 0,1 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой доли воды в исследуемой пробе, % |
±10 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
MesoMR12- 060H-I |
MacroMR12- 150H-I | |
|
Масса, кг, не более: - измерительный блок |
700 |
2300 |
|
- блок электроники |
100 |
100 |
|
Габаритные размеры (Д х Ш х В), мм, не более |
1540x800x1200 |
3300x1400x1350 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +22 до +25 | |
|
- относительная влажность воздуха, %, не более |
70 | |
|
Напряжение питания от однофазной сети переменного тока частотой 50 Гц, В |
от 220 до 240 | |
|
Потребляемая мощность, Вт, не более |
2000 |
4000 |
|
Максимальный диаметр датчика для пробы керна, мм |
60 |
150 |
