Сведения о средстве измерений: 93820-24 Спектрофотометры

Номер по Госреестру СИ: 93820-24
93820-24 Спектрофотометры
(Angelia UV-Spec)

Назначение средства измерений:
Спектрофотометры Angelia UV-Spec (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания твердых, жидких, газообразных образцов различного происхождения, а также для количественного анализа жидких проб различного назначения в рабочем спектральном диапазоне.

Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 1

Внешний вид.
Спектрофотометры
Рисунок № 1

Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 2

Внешний вид.
Спектрофотометры
Рисунок № 2

Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 3

Внешний вид.
Спектрофотометры
Рисунок № 3

Общие сведения

Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195621
ID в реестре СИ - 1421256
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. W9, мод. R9,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва, производственная площадка "Shanghai Mapada Instruments Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_7 Кто и сколько поверяет?

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет два варианта предварительных фильтров:

выборка по годам или за все время формирования БД, начиная с 2010 года
по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

Полное наименование организации
Общее количество поверок начиная в 2010 года
Поверок за год (последние 365 дней)
Среднее кол-во поверок в день за последний год (в году 365 дней)
Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Общее количество первичных поверок
Общее количество периодических поверок
Общее количество поверок без статуса
Кол-во извещений о непригодности в штуках
Кол-во извещений о непригодности в процентах

Бесплатный

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Спектрофотометры (Angelia UV-Spec)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва, производственная площадка "Shanghai Mapada Instruments Co., Ltd."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
93820-24 15.11.2029	Спектрофотометры, Angelia UV-Spec Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва, производственная площадка "Shanghai Mapada Instruments Co., Ltd." (КИТАЙ )	ОТ МП	1 год

RT_53 Организации-поверители торговых весов (вторичный рынок - периодические поверки)

Стоимость 200 руб. или по подписке

Кто поверяет Спектрофотометры (Angelia UV-Spec)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «Поверие» (RA.RU.313216)		мод. W9 мод. R9	4	3	4	0	0	4	4	0

Стоимость поверки Спектрофотометры (Angelia UV-Spec)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Спектрофотометры оснащены встроенным и внешним программным обеспечением (далее - ПО) «UV Studio» и управляются как с помощью сенсорного дисплея и/или дополнительно подключенных клавиатуры, компьютерной мыши и монитора, так и при помощи внешнего персонального компьютера.

Встроенное ПО и внешнее ПО идентичные, которые позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.

Уровень защиты встроенного ПО и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

и внешнего ПО

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UV Studio
Номер версии (идентификационный номер) ПО	1.Х.Х.Х*
Цифровой идентификатор ПО	-
* «Х» не относится к метрологически значимой части ПО и принимает значение
от 0 до 99

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в главе «Проведение измерений» Angelia UV-Spec. Руководство по эксплуатации».

документа «Спектрофотометры

государственного регулирования соответствии с аттестованными

Применение спектрофотометров в сфере обеспечения единства измерений осуществляется в методиками (методами) измерений.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.41-03-28716846-2023. Спектрофотометры Angelia UV-Spec. Технические условия;

№ поверочной схемы для средств измерений спектральных,

2517 «Об утверждении

интегральных, и зеркального

Приказ Росстандарта от 27 ноября 2018 г. государственной редуцированных коэффициентов направленного пропускания, диффузного отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».

Правообладатель

Сайентифик»

3, помещ. XI,

Общество с ограниченной ответственностью «Ангелия (ООО «Ангелия Сайентифик»)

ИНН 7725493638

Юридический адрес: 115142, г. Москва, ул. Коломенская, д. 21, к. ком. 5

Изготовитель

Общество с ограниченной ответственностью «Ангелия Сайентифик» (ООО «Ангелия Сайентифик»)
ИНН 7725493638
Юридический адрес: 115142, г. Москва, ул. Коломенская, д. 21, к. 3, помещ. XI, ком. 5
Производственная площадка:
«Shanghai Mapada Instruments Co., Ltd.», Китай
Адрес: Bldg D-10, #261 Sanbang Rd., Songjiang District, Shanghai, 201611, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский
унитарного институт
предприятия «Всероссийский научно-метрологии имени Д.И.Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель

Сайентифик»
3, помещ. XI,
Общество с ограниченной ответственностью «Ангелия (ООО «Ангелия Сайентифик»)
ИНН 7725493638
Юридический адрес: 115142, г. Москва, ул. Коломенская, д. 21, к. ком. 5

Принцип действия спектрофотометров основан на интенсивности излучения, прошедшего через исследуемый объект, к излучения, падающего на исследуемый объект.

Спектрофотометры выпускают в следующих модификациях: Модификации отличаются конструкцией, метрологическими и характеристиками.

Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение с приемником излучения и модуля Электронный и оптический модули размещены в едином корпусе.

Для разложения излучения в спектр в спектрофотометрах монохроматор. В качестве источников излучения для модификации W9 ксеноновая лампа, для модификации R9 используются дейтериевая и вольфрамовая лампы. В качестве приемника в спектрофотометрах используется кремниевый фотодиод.

Корпус спектрофотометров изготовлен из металлических сплавов, пластика и окрашен в цвета в соответствии с технической документацией изготовителя.

Каждый экземпляр спектрофотометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой, буквенный или буквенно-цифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.

Нанесение знака поверки на спектрофотометры не предусмотрено.

Общий вид спектрофотометров представлен на рисунке 1. Место нанесения серийного номера на спектрофотометры представлено на рисунке 2.

измерении отношения

интенсивности

W9 и R9. техническими

электроники.

используется используются

Внешний вид. Спектрофотометры (Angelia UV-Spec), http://oei-analitika.ru

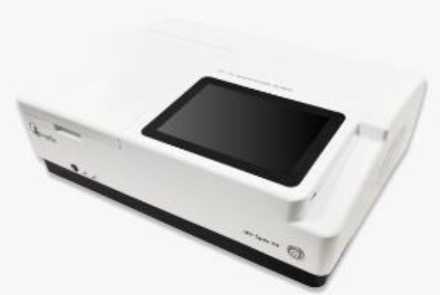

б) Angelia UV-Spec R9

Рисунок 1 - Общий вид спектрофотометров

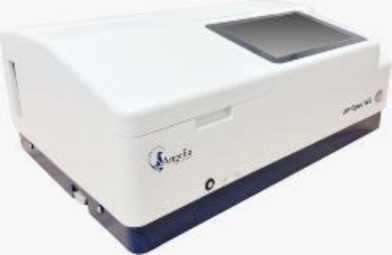

а) Angelia UV-Spec W9

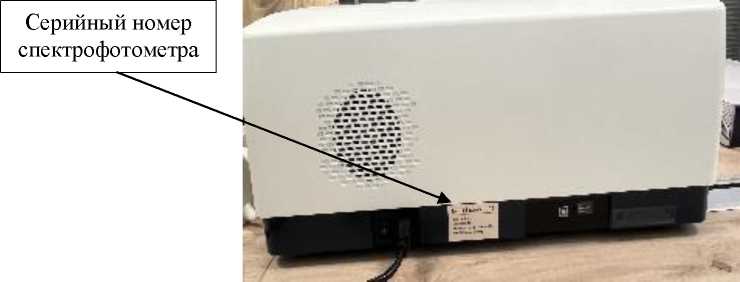

Рисунок 2 - Место нанесения серийного номера на спектрофотометры

Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Спектрофотометр	Angelia UV-Spec W9/ Angelia UV-Spec R9	1 шт.
Кабель питания	-	1 шт.
Пылезащитная крышка	-	1 шт.
Стеклянная кювета	-	4 шт.
Кювета из кварцевого стекла	-	2 шт.
USB-накопитель: с пакетом ПО «UV Studio», которое устанавливается на персональный компьетер* и руководством по эксплуатации	-	1 шт.
USB-кабель*	-	1 шт.
Персональный компьютер*	-	1 шт.
Руководство по эксплуатации	РЭ	1 экз.
* По заказу

Таблица 2 -

Наименование характеристики	Значение
Спектральный диапазон, нм	от 190 до 1100
Пределы допускаемой абсолютной погрешности установки длин волн, нм	±1,0
Диапазон измерений спектрального коэффициента направленного пропускания, %	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном поддиапазоне: - от 190 до 400 нм включ., - св. 400 до 800 нм включ., - св. 800 до 1100 нм включ.	±1,0 ±0,5 ±1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модификации
	W9 R9
Диапазон показаний оптической плотности, Б	от 0,0 до 3,0
Оптическая схема	двухлучевая
Спектральная ширина щели (регулируемая), нм	0,5; 1; 2; 4; 5
Скорость сканирования, нм/мин	от 20 до 3200	от 20 до 4200
Уровень рассеянного света по раствору нитрита натрия (с массовой концентрацией 50 г/дм^, на длине волны 340 нм), %, не более	0,03	0,02
Уровень рассеянного света по раствору хлорида калия (с массовой концентрацией 12 г/дм^, на длине волны 198 нм), %, не более	1,0
Разрешающая способность по 0,02 % раствору толуола в гексане, не более	1,6
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 100 до 240 50/60
Габаритные размеры, мм, не более - длина - ширина - высота	580 420 235
Масса, кг, не более	18

Наименование характеристики	Значение для модификации
	W9	R9
Условия эксплуатации:
- температура окружающей среды, °С	от +15 до +30
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84 до 106
