Номер по Госреестру СИ: 93843-24
93843-24 Видеоизмерители геометрических параметров
(ВИТЭК TRI122S/M2528)
Назначение средства измерений:
Видеоизмерители геометрических параметров ВИТЭК TRI122S/M2528 (далее - видеоизмерители) предназначены для измерений линейных перемещений метки, нанесенной на твердое тело, в плоскости, параллельной матрице камеры видеоизмерителя, по двум ортогональным координатам.
Внешний вид.
Видеоизмерители геометрических параметров
Рисунок № 1
Внешний вид.
Видеоизмерители геометрических параметров
Рисунок № 2
Внешний вид.
Видеоизмерители геометрических параметров
Рисунок № 3
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195630
ID в реестре СИ - 1421265
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Видеоизмерители геометрических параметров (ВИТЭК TRI122S/M2528)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81718-21 |
Система измерительная испытательного стенда вертолетного редуктора, ВР-252 "Редуктор-3" Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
85108-22 |
Система измерительная испытательного стенда вертолетных хвостовых трансмиссий "СИИС-ХТ1", Обозначение отсутствует Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
86930-22 |
Система измерительная испытательного стенда коробок самолетных агрегатов КСА-54 и КСА-54М, Запуск-5 Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93843-24 |
Видеоизмерители геометрических параметров, ВИТЭК TRI122S/M2528 Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Видеоизмерители геометрических параметров (ВИТЭК TRI122S/M2528)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Видеоизмерители геометрических параметров (ВИТЭК TRI122S/M2528)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В видеоизмерителях используется автономное программное обеспечение (далее -ПО). ПО предназначено для управления процессом получения и анализа изображений, расчета результатов измерений линейных перемещений метки. Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 -
обеспечения
данные
|
Идентификационные признаки |
Значение |
|
Автономное ПО | |
|
Идентификационное наименование ПО |
ВИТЕК |
|
Номер версии (идентификационный номер) ПО |
V001 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и в левый нижний угол наклейки (рис. 1).
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Указания по эксплуатации» паспорта «Видеоизмерители геометрических параметров ВИТЭК TRI122S/M2528. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема ФГУП «ВНИИМ им. Д.И. Менделеева» для средств измерений линейных перемещений в диапазоне от 0 до 1 мм, № 1-253/03-2024-ВНИИМ, утвержденная 14.10.2024.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
ИНН 7809022120
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Изготовитель
Общество с ограниченной ответственностью «Витэк-Автоматика»(ООО «Витэк-Автоматика»)
ИНН 7826047044
Адрес: 198035, г. Санкт-Петербург, наб. реки Фонтанки, д. 170, лит. А, эт.2 этаж, часть помещ. 5-Н
Телефон: +7 (812) 457-02-17
E-mail: info@vitec.ru
Web-сайт: https://www.vitec.ru/
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
ИНН 7809022120
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
К настоящему типу относятся видеоизмерители с зав. №№ 221400854, 222402352, 222402359, 222402364, 222402365, 222402366, 222402373, 233200376, 2333701164,
2333701165.
Принцип действия видеоизмерителя основан на анализе изменений изображений метки, нанесенной на твердое тело, полученных с помощью жестко закрепленной промышленной видеокамеры высокого разрешения. При перемещении контролируемого тела положение характерных точек метки изменяется, и методом сравнения изображений определяется перемещение метки относительно матрицы камеры в пикселях. С учетом известных геометрических размеров метки осуществляется расчет перемещений твердого тела в единицах длины.
Видеоизмерители состоят из промышленной видеокамеры, размещенной в твердом корпусе вместе с блоком обработки изображения, кабеля питания и подсветкой марки. Видеоизмерители имеют 2 измерительных канала. Передача результатов измерений и настройка видеоизмерителей осуществляется по Ethernet.
Пломбирование видеоизмерителей не предусмотрено.
Маркировка нанесена на корпус видеоизмерителя в виде наклейки. Маркировка приведена на рис. 1.
Знак поверки на видеоизмерители не наносится.
I
«ВИТЭК-Автоматика»
Зав. АЛ 221400854
Рисунок 1 - Внешний вид маркировки видеоизмерителей
Место нанесения маркировки видеоизмерителя и заводского номера

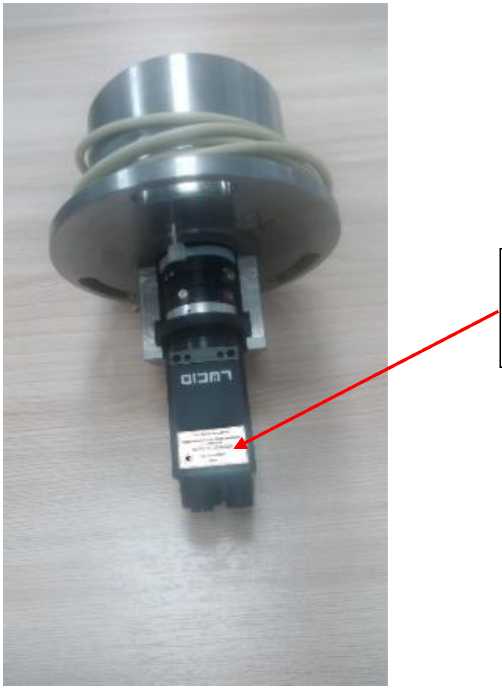

Рисунок 2 - Общий вид видеоизмерителей и обозначение мест нанесения маркировки с заводским номером
