Номер по Госреестру СИ: 93848-24
93848-24 Преобразователи давления
(AAL-960)
Назначение средства измерений:
Преобразователи давления AAL-960 (далее по тексту - преобразователи) предназначены для измерений избыточного давления, абсолютного давления, давления-разрежения, а также измерений силы постоянного тока и напряжения постоянного тока.
Преобразователи могут применяться в качестве:
- рабочих эталонов 2-го, 3-го и 4-го разрядов, согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653;
- рабочих эталонов 3-го разряда, согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне от 1 • 10-1 - 1 • 107 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.12.2019 № 2900;
- рабочих эталонов 2-го разряда, согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091;
- рабочих эталонов 3-го разряда, согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520.

Внешний вид.
Преобразователи давления
Рисунок № 1

Внешний вид.
Преобразователи давления
Рисунок № 2

Внешний вид.
Преобразователи давления
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) преобразователей давления AAL-960K и АА0-960КИ является программа «Внутреннее ПО».
ПО преобразователей давления AAL-960K и ЛЛЕ-960КИ состоит из «Внутреннего ПО» и внешнего пользовательского ПО.
Внешнее пользовательское ПО может быть установлено на внешний компьютер и предназначено для связи ЛЛ^-960К и ААк-960КИ с внешними устройствами, и позволяет записывать, сохранять и отображать измеренные параметры.
«Внутреннее ПО» устанавливается в постоянное запоминающее устройство AAL-960K и ААЬ-960КИ предприятием-изготовителем и не может быть изменено.
Недокументированные возможности ПО AAL-960K и ААк-960КИ отсутствуют.
Идентификационные данные ПО преобразователей AAL-960K и АА0-960КИ приведены в таблице 1.
Таблица 1 -
данные ПО п
AAL-960K и ЛЛ0-960КИ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
внутреннее ПО |
|
Номер версии (идентификационный номер) ПО |
отсутствует |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты ПО преобразователей от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом. Для преобразователей модификации AAL-960К в руководстве по эксплуатации «Преобразователь давления AAL-960К», а для преобразователей модификации ЛЛк-960КИ в руководстве по эксплуатации «Преобразователь давления AAL-960КИ».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийдля модификации AAL-960K: приведены в разделе 5 руководства по эксплуатации «Преобразователь давления AAL-960К»;
для модификации AAL-960КИ: приведены в разделе 5 руководства по эксплуатации «Преобразователь давления AAL-960КИ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 • 10-1 - 1 • 107 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 26.51.52-001-58274481-2024 «Преобразователи давлений AAL-960». Технические условия»
ПравообладательОбщество с ограниченной ответственностью «АЛМАЗ АВТОМАТИКА» (ООО «Алмаз Автомматика»)
ИНН 7804684699
Юридический адрес: 194292, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Сергиевское, пер. 3-й Верхний, д. 9, к. 3, лит. А, помещ. 6-Н Телефон: 8 (800) 100-01-89
E-mail: info@almazautomatika.ru
Изготовитель
Общество с ограниченной ответственностью «АЛМАЗ АВТОМАТИКА» (ООО «Алмаз Автоматика»)ИНН 7804684699
Адрес: 194292, г. Санкт-Петербург, вн. тер. г. муниципальный округ Сергиевское, пер. 3-й Верхний, д. 9, к. 3, лит. А, помещ. 6-Н
Телефон: 8 (800) 100-01-89
Е-mail: info@almazautomatika.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия» (ФБУ «Тест-С.-Петербург»)Адрес: 190020, г. Санкт-Петербург, вн. тер. г. муниципальный округ Екатерингофский, ул. Курляндская, д. 1, лит. А
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Общество с ограниченной ответственностью «АЛМАЗ АВТОМАТИКА» (ООО «Алмаз Автомматика»)ИНН 7804684699
Юридический адрес: 194292, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Сергиевское, пер. 3-й Верхний, д. 9, к. 3, лит. А, помещ. 6-Н Телефон: 8 (800) 100-01-89
E-mail: info@almazautomatika.ru
Принцип работы преобразователей в режиме измерения давления основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя. Измеряемая среда подается в приемную камеру кварцевого датчика через стандартный штуцер, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления на подложке тензорезистеров, в результате чего формируется сигнал, пропорциональный давлению. Электронный блок (вторичный преобразователь) преобразует электрический сигнал от первичного преобразователя в количественное значение измеренного давления, отображаемого на ЖК-дисплее преобразователя.
Принцип работы преобразователей в режиме измерений электрических сигналов основан на их аналогово-цифровом преобразовании и отображении результатов на ЖК-дисплее.
Преобразователи имеют две модификации: AAL-960K и ЛЛ0-960КИ.
Преобразователи модификации AAL-960K применяются для измерений давления.
Преобразователи модификации AAL-960КИ применяются для измерений давления, с функцией измерения силы постоянного тока и напряжения постоянного тока.
Общий вид преобразователей модификаций AAL-960K и AAL-960KH представлен на рисунках 1 и 2.
На лицевой стороне корпуса преобразователей модификаций AAL-960K и AAL-960КИ расположен ЖК-дисплей и клавиши управления (рисунки 1 и 2).
На обратной стороне корпуса расположен интерфейсный разъем для подключения преобразователя к персональному компьютеру, разъем для подключения сетевого адаптера, крышка батарейного отсека, маркировочная табличка и место нанесения пломбировки (рисунок 3).
На маркировочной табличке указываются:
-
- товарный знак предприятия-изготовителя;
-
- заводской номер прибора;
-
- пределы допускаемой погрешности;
-
- диапазон измерений давления;
-
- год выпуска.
Заводской номер наносится в цифровом формате на маркировочную табличку любым технологическим способом.
помощью наклейки, поверки на корпус
Пломбировка корпуса преобразователя осуществляется с которая разрушается при попытке вскрытия. Нанесение знака преобразователя не предусмотрено.
видом измеряемого
Преобразователи имеют различные модели, отличающиеся давления:
-
- ДИ - избыточное;
-
- ДА - абсолютное;
-
- ДИВ - избыточное давление-разрежение.

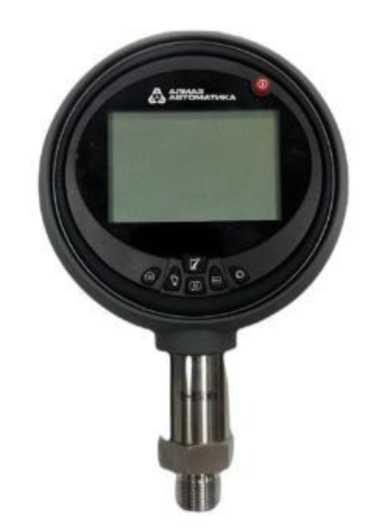

Рисунок 1 - Общий вид преобразователя модификации AAL-960K

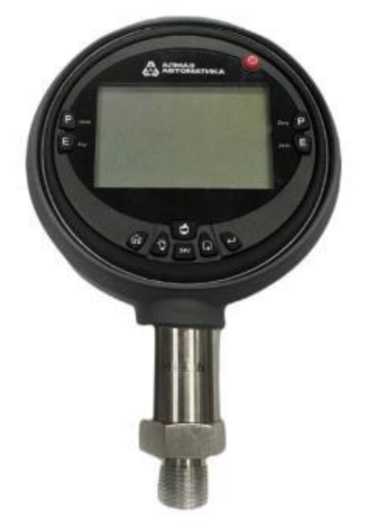

Рисунок 2 - Общий вид преобразователя модификации AAL-960КИ
Место нанесения заводского номера

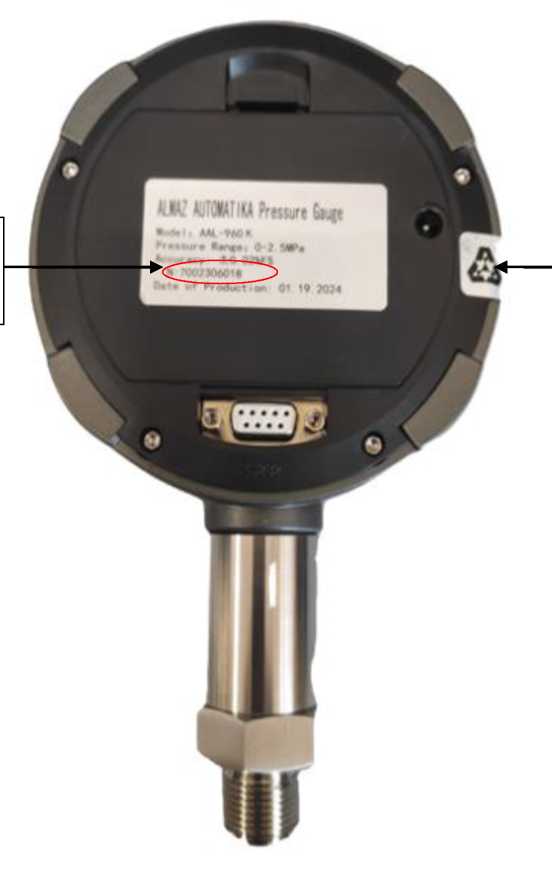

Рисунок 3 - Пример размещения маркировочной таблички и места пломбировки корпуса
Место пломбировки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений, МПа -избыточного давления -абсолютного давления -избыточного давления-разрежения |
от 0,0025 до 250 от 0,1 до 60 от 0,0025 до 6 |
|
Нижние пределы измерений, МПа -избыточного давления -абсолютного давления -избыточного давления-разрежения |
0 0 от -0,1 до -0,0025 |
|
Пределы допускаемой погрешности для избыточного давления приведенной к ВПИ1), % Пределы допускаемой погрешности для избыточного давления-разрежения приведенной к ДИ1), % Пределы допускаемой погрешности для абсолютного давления приведенной к ВПИ1), % |
±0,015; ±0,02; ±0,03; ±0,05 ±0,03; ±0,05 ±0,05 |
|
Пределы измерений напряжения постоянного тока 2), В |
±30,000 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока 2), В |
± (0,0002ИВ + 0,0009) |
|
Пределы измерений силы постоянного тока 2), мА |
±30,000 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока 2), мА |
± (0,0002ИВ + 0,0009) |
П р и м е ч а н и я
| |
Таблица 3 - Диапазоны измерений и пределы основной допускаемой приведенной погрешности
|
Вид давления |
Диапазон измерений, МПа |
Пределы допускаемой приведенной погрешности, % ВПИ 1) |
|
1 |
2 |
3 |
|
Избыточное давление |
от 0 до 0,0025 |
±0,05 |
|
от 0 до 0,005 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,01 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,016 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,025 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,040 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,060 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,10 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,16 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,25 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,40 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 0,60 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 1,0 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 1,6 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 2,5 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 4,0 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 6,0 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 10 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 16 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 25 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 40 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 60 |
±0,015; ±0,02; ±0,025; ±0,05 | |
|
от 0 до 100 |
±0,05 | |
|
от 0 до 160 |
±0,05 | |
|
от 0 до 250 |
±0,05 | |
|
Давление-разрежение |
от -0,0025 до 0,0025 |
±0,05 |
|
от -0,005 до 0,005 |
±0,03; ±0,05 | |
|
от -0,010 до 0,010 |
±0,03; ±0,05 | |
|
от -0,016 до 0,016 |
±0,03; ±0,05 | |
|
от -0,04 до 0,04 |
±0,03; ±0,05 | |
|
от -0,06 до 0,06 |
±0,03; ±0,05 | |
|
от -0,10 до 0,10 |
±0,03; ±0,05 | |
|
от -0,10 до 0,16 |
±0,03; ±0,05 | |
|
от -0,10 до 0,25 |
±0,03; ±0,05 | |
|
от -0,1 до 0,6 |
±0,03; ±0,05 | |
|
от -0,1 до 1,0 |
±0,03; ±0,05 | |
|
от -0,1 до 1,6 |
±0,03; ±0,05 | |
|
от -0,1 до 2,5 |
±0,03; ±0,05 | |
|
от -0,1 до 4,0 |
±0,03; ±0,05 | |
|
от -0,1 до 6,0 |
±0,03; ±0,05 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Встроенный источник питания постоянного тока 1): - напряжение питания, В |
24 ± 0,5 |
|
- рабочий ток, мА |
50 |
|
Питание прибора от адаптера питания: - от сети до адаптера |
АС220 |
|
- от адаптера до прибора, В |
DC5 |
|
- рабочий ток, А |
2 |
|
Габаритные размеры, мм, не более: - диаметр |
120 |
|
- длина |
190 |
|
- высота |
45 |
|
Масса, кг, не более |
1,0 |
|
Материал корпуса |
нержавеющая сталь |
|
Тип соединения |
резьба наружная М20х1,5 мм |
|
Рабочие условия измерений: - диапазон температуры окружающего воздуха, °С |
от -20 до +60 |
|
- относительная влажность окружающего воздуха при температуре +25 °С, % |
не более 90 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
1) - Только для ЛЛк-960КИ. |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
