Номер по Госреестру СИ: 93855-24
93855-24 Системы мониторинга
(DA8000)
Назначение средства измерений:
Системы мониторинга DA8000 (далее - системы) предназначены для измерений аналоговых сигналов, поступающих от датчиков, преобразования их в значения параметров вибрации (виброускорения, виброскорости, виброперемещения) и частоту вращения, а также измерений параметров технологических процессов.
Внешний вид.

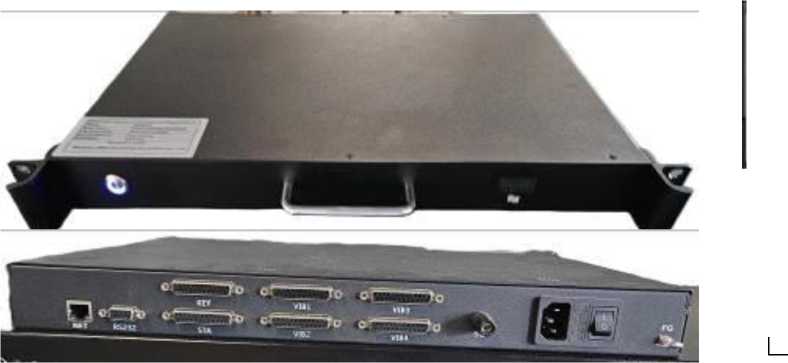

Системы мониторинга
Рисунок № 1
Внешний вид.
Системы мониторинга
Рисунок № 2
Общие сведения
Дата публикации - 21.11.2024
Срок свидетельства - 20.11.2029
Номер записи - 195678
ID в реестре СИ - 1421351
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Shenzhen SBW Monitoring and Control Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2729 от 2024.11.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Системы мониторинга (DA8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Системы мониторинга (DA8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы мониторинга (DA8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) систем мониторинга DA8000 служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО встроенное |
DA8000 |
|
Номер версии (идентификационный номер) ПО |
не ниже 7585 |
|
Идентификационное наименование ПО внешнее |
InS-OS |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.8.24.007 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Физическое подключение» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Стандарт предприятия «Системы мониторинга DA8000. «Shenzhen SBW Monitoring and Control Co., Ltd.». Стандарт предприятия».
Правообладатель«Shenzhen SBW Monitoring and Control Co., Ltd.», Китай
Адрес: No. 901-1,9/F, Block G2, TCL, Science Park, 1001 Zhongshan Yuan Rd, Nanshan, Shenzhen
Е-mail: it@shenguyun.com
Web-сайт: www.shenguyun.com
Изготовитель
«Shenzhen SBW Monitoring and Control Co., Ltd.», КитайАдрес: No. 901-1,9/F, Block G2, TCL, Science Park, 1001 Zhongshan Yuan Rd, Nanshan,
Shenzhen
Е-mail: it@shenguyun.com
Web-сайт: www.shenguyun.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Shenzhen SBW Monitoring and Control Co., Ltd.», КитайАдрес: No. 901-1,9/F, Block G2, TCL, Science Park, 1001 Zhongshan Yuan Rd, Nanshan, Shenzhen
Е-mail: it@shenguyun.com
Web-сайт: www.shenguyun.com
систем основан на измерении и обработке сигналов, сравнении полученных значений с установленными уровнями
Принцип действия поступающих от датчиков и срабатывания (уставками).
48 входных каналов вибрации, 6 входных каналов частоты
Системы состоят из вращения и 12 входных каналов унифицированных сигналов постоянного напряжения.
Системы представляют собой автономный электронный блок с клеммником для подключения выходных сигналов от датчиков на задней стороне.
Заводской номер систем, представленные в буквенно-цифровом формате, наносятся верхнюю панель методом наклейки.
Место нанесения знака поверки на корпусе систем не предусмотрено. Пломбирование систем не предусмотрено.
Общий вид систем мониторинга DA8000, место нанесения модификации и заводского номера приведены на рисунке 1.
Место нанесения
модификации и
заводского номера
Место нанесения модификации и заводского номера
Рисунок 1 - Общий систем мониторинга DA8000 с указанием мест нанесения модификации и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Каналы измерений параметров вибрации | |
|
Диапазон измерений виброускорения (при значении коэффициента преобразования 10 мВ/(м^с-2)) (размах), м/с2 |
от 5 до 2400 |
|
Диапазон измерений виброскорости (при значении коэффициента преобразования100 мВ/(мм^с-1)) (размах), мм/с |
0,4 до 240 |
|
Диапазон измерений виброперемещения (при значении коэффициента преобразования 8 мВ/мкм), (размах) мкм |
от 5 до 3000 |
|
Диапазон входного напряжения (размах), В |
24 |
|
Диапазон изменений коэффициента преобразования канала измерений виброускорения, мВ/(м^с-2) |
от 0,001 до 1000 |
|
Диапазон изменений коэффициента преобразования канала измерений виброскорости, мВ/(мм^с-1) |
от 0,001 до 1000 |
|
Диапазон изменений коэффициента преобразования канала измерений виброперемещения, мВ/мкм |
от 0,001 до 1000 |
|
Диапазон частот, Гц |
от 0,1 до 20 000 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 1600 Гц, % |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений виброскорости в диапазоне частот от 0,1 до 1600 Гц, % |
±2,5 |
|
Пределы допускаемой основной относительной погрешности измерений виброперемещения в диапазоне частот от 0,1 до 1600 Гц, % |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Каналы измерений частоты вращения | |
|
Диапазон измерений частоты вращения, об/мин |
от 3 до 80 000 |
|
Диапазон входного напряжения (размах), В |
24 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения, об/мин, не более |
5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений частоты вращения, вызванной отклонением температуры окружающей среды от нормальных условий измерений, (об/мин)/°С |
± 0,01 |
|
Каналы измерений параметров технологических процессов | |
|
Диапазон измерений входного напряжения, В |
±24 |
|
Пределы допускаемой основной относительной погрешности измерений входного напряжения, %, не более |
0,4 |
|
Пределы допускаемой дополнительной относительной погрешности измерений входного напряжения, вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания переменного тока, В |
от 200 до 240 |
|
Условия эксплуатации, °С |
от -20 до +85 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
350x430x44 |
|
Масса, кг, не более |
4 |
