Номер по Госреестру СИ: 93856-24
93856-24 Преобразователи вихретоковые BH5000
(Обозначение отсутствует)
Назначение средства измерений:
Преобразователи вихретоковые BH5000 (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.

Внешний вид.
Преобразователи вихретоковые BH5000
Рисунок № 1

Внешний вид.
Преобразователи вихретоковые BH5000
Рисунок № 2

Внешний вид.
Преобразователи вихретоковые BH5000
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений«Об утверждении виброперемещения,
г. № 2772 измерений
Приказ Росстандарта от 27 декабря 2018 Государственной поверочной схемы для средств виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 Государственной поверочной схемы для средств измерений угловой вращения»;
Стандарт предприятия № Q/BH.05-2023.
г. № 2183
«Об утверждении скорости и частоты
Beijing Bohua Xinzhi Technology, Inc., Китай
Road, Science and
Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian
Technology Park, Changping District, Beijing, China
Телефон/факс: 010-64446199/010-64446196
E-mail: info@bhxz.net
Web-сайт: http://www.bhxz.net
Изготовитель
Beijing Bohua Xinzhi Technology, Inc., КитайRoad, Science and
Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian
Technology Park, Changping District, Beijing, China
Телефон/факс: 010-64446199/010-64446196
E-mail: info@bhxz.net
Web-сайт: http://www.bhxz.net
Испытательный центр
«ВсероссийскийФедеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Beijing Bohua Xinzhi Technology, Inc., КитайRoad, Science and
Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian
Technology Park, Changping District, Beijing, China
Телефон/факс: 010-64446199/010-64446196
E-mail: info@bhxz.net
Web-сайт: http://www.bhxz.net
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые BH5000 выпускаются в следующих модификациях, соответствующих диаметру чувствительного элемента: 5 мм, 8 мм и 11 мм, и отличаются диапазонами измерений.
Датчики из состава преобразователей вихретоковых BH5000 имеют условное обозначение согласно структурной схеме 1.
BH5000-AAA-BB-CC-DD-02где:
AAA - диаметр чувствительного элемента датчика (171, 172, 173, 174 - 5 мм; 101, 102, 103, 104, 105, 106 - 8 мм; 191, 192, 193, 194, 195, 196 - 11 мм);
ВВ - длина датчика без резьбы (принимает значения от 00 до 85);
СС - длина датчика (принимает значения от 03 до 95);
DD - длина преобразователя (принимает значения от 05 до 90).
Структурная схема 1 - Условное обозначение датчиков из состава преобразователей вихретоковых BH5000.
Соединительные кабели из состава преобразователей вихретоковых BH5000 имеют условное обозначение согласно структурной схеме 2.
BH5000-AAA-BBB-CCгде:
AAA - тип кабеля (130 - для 5 мм и 8 мм датчиков, 830 - для 11 мм датчиков);
ВВВ - длина кабеля (040 - 4 м, 045 - 4,5 м, 080 - 8 м, 085 - 8,5 м);
СС - кабель бронированый/не бронированый (принимает значения 00 или 01).
Структурная схема 2 - Условное обозначение соединительных кабелей из состава преобразователей вихретоковых BH5000.
Проксиметры из состава преобразователей вихретоковых BH5000 имеют условное обозначение согласно структурной схеме 3.
BH5000-AAA-BB-C-Dгде:
AAA - тип датчика: 180, 880;
BB - общая длина кабеля (совместная длина кабеля датчика и соединительного кабеля) принимает значения 50 или 90;
C - диаметр датчика от 0 до 1 (0 - для 5 мм и 8 мм, 1 - для 11мм);
D - диапазон измерений 0 до 6.
Структурная схема 3 - Условное обозначение проксиметров из состава
преобразователей вихретоковых BH5000.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Датчик, соединительный кабель и проксиметр имеют свои заводские номера.
Общий заводской номер преобразователя вихретокового BH5000 соответствует заводскому номеру датчика, представленном в буквенно-цифровом формате, который наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Модификация преобразователя вихретокового BH5000 указывается на маркировочной табличке на проводе датчика.
Заводской номер проксиметра наносится на корпус проксиметра методом наклейки.
Заводской номер соединительного кабеля наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на соединительном кабеле.

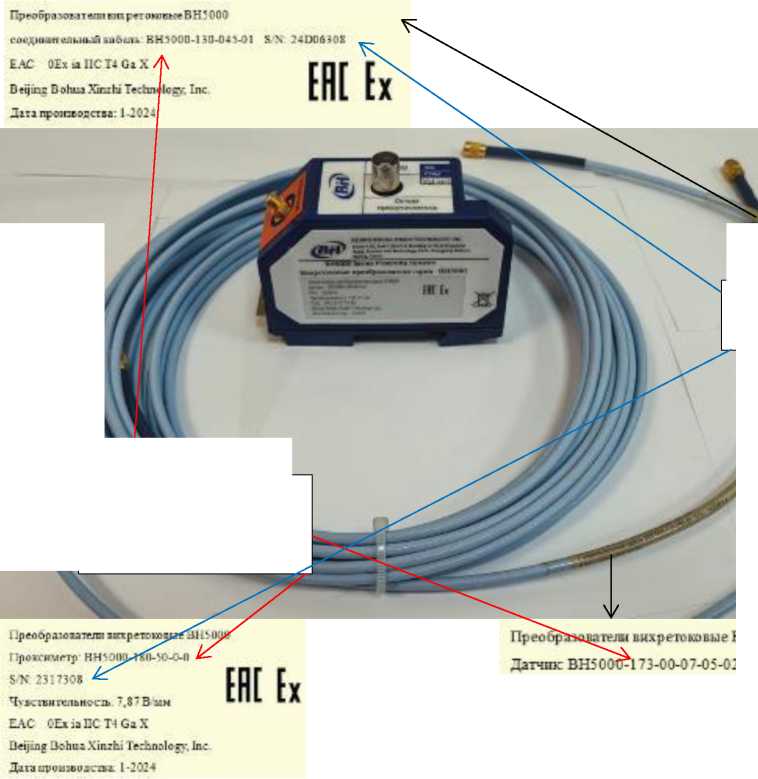

Общий вид преобразователей вихретоковых BH5000, места нанесения модификации преобразователей и условных обозначений составных компонентов, маркировочные таблички, а также места нанесения заводских номеров представлены на рисунке 1.
Место нанесения
условного обозначения
Место нанесения
заводского номера
ВН50С>ш молификаиия S мм
2 SX24C0691-I
Место нанесения модификации
1
ЕАС 0hxianCT4GaX
Beinna; Bohua Xinzhi Technology. Inc
Дата произАодспа 1*2024


Рисунок 1 - Общий вид преобразователей вихретоковых BH5000, места нанесения модификации преобразователей и условного обозначения составных компонентов, маркировочные таблички, а также места нанесения заводских номеров
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вихретоковый |
BH5000 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
5 мм и 8 мм |
11 мм | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 |
|
Измерение относительного перемещения (осевого смещения) | ||
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 | |
|
Диапазон измерений относительного перемещения, мм |
от 0,5 до 2,5 |
от 0,5 до 4,5 |
|
Пределы допускаемой основной относительной погрешности измерений относительного перемещения, % |
±10 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений относительного перемещения при изменении температуры окружающей, %/°С |
±0,05 | |
таблицы 1
|
Наименование характеристики |
Значение | |
|
5 мм и 8 мм |
11 мм | |
|
Измерение виброперемещения | ||
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±1 |
0 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 10 до 2000 |
от 10 до 3000 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 1000 | |
|
Нелинейность амплитудной характеристики на базовой частоте 40 Гц, % |
±3 | |
|
Пределы допускаемой основной приведенной погрешности измерений размаха виброперемещения на базовой частоте 40 Гц, % |
±10 | |
|
Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, % |
±10 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений размаха виброперемещения при изменении температуры окружающей, %/°С |
±0,05 | |
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 240000 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,001), N - значение частоты вращения | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Маркировка взрывозащиты |
0Ех ia IIC T4 Ga Х |
|
Условия эксплуатации, °С: - датчика |
от -40 до +80 |
|
- проксиметра |
от -40 до +80 |
|
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрхвысота) |
14x250 |
|
- проксиметра (длина^высота^ширина) |
90x39x70 |
|
Масса, кг, не более: - датчика (без кабеля) |
1,9 |
|
- проксиметра |
0,25 |
