Номер по Госреестру СИ: 93857-24
93857-24 Бруски контрольные
(Обозначение отсутствует)
Назначение средства измерений:
Бруски контрольные предназначены для измерений отклонений рабочих поверхностей лекальных линеек и лекальных угольников.
Внешний вид.
Бруски контрольные
Рисунок № 1
Внешний вид.
Бруски контрольные
Рисунок № 2
Внешний вид.
Бруски контрольные
Рисунок № 3
Общие сведения
Дата публикации - 21.11.2024
Срок свидетельства - 20.11.2029
Номер записи - 195680
ID в реестре СИ - 1421353
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
БК-500,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2729 от 2024.11.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Бруски контрольные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90600-23 30.11.2028 |
Кольца установочные к приборам для измерений диаметров отверстий, Обозначение отсутствует Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91064-24 19.01.2029 |
Приборы для измерений изделий на биение в центрах ПБ, Обозначение отсутствует Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93515-24 17.10.2029 |
Плиты поверочные и разметочные, Обозначение отсутствует Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп") (РОССИЯ г. Москва) |
ОТ МП |
2 года, при использовании в качестве эталона - 1 год |
|
93857-24 20.11.2029 |
Бруски контрольные, Обозначение отсутствует Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Кто поверяет Бруски контрольные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Бруски контрольные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта бруска контрольного.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений параметров отклонений от плоскостности оптических поверхностей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г. № 3189;
ГОСТ 22601-77 «Бруски контрольные. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
ИНН 7720860919
Юридический адрес: 111141, г. Москва, вн.тер.г. муниципальный округ
Новогиреево, ул. Кусковская, д. 20а, эт./nомещ./ком.мансарgа/XШа/33б
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Изготовитель
Общество с ограниченной ответственностью «Метрологический Центр Севр групп»(ООО «МЦ Севр групп»)
Юридический адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20а, эт./помещ./ком.мансарда/ХШа/33б
Адрес осуществления деятельности: 111141, г. Москва, ул. Кусковская, д. 20а, помещ. XШа
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево,
ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Правообладатель
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
ИНН 7720860919
Юридический адрес: 111141, г. Москва, вн.тер.г. муниципальный округ
Новогиреево, ул. Кусковская, д. 20а, эт./nомещ./ком.мансарgа/XШа/33б
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Принцип действия бруска контрольного состоит в том, что на рабочую поверхность накладывают ребром проверяемую поверхность, например, лекальную линейку, затем по световой щели определяют характер соприкосновения рабочей поверхности лекальной линейки с рабочей поверхностью бруска контрольного. Числовое значение просвета получают, сравнивая его с «образцом просвета». Для получения «образца просвета» к рабочей поверхности плоской стеклянной пластины притирают параллельно друг к другу плоскопараллельные концевые меры длины, разность номинальных длин которых равна контролируемому размеру. Две одинаковые концевые меры большей длины притирают по краям, а концевые меры меньшей длины между ними. Тогда при наложении ребра лекальной линейки на концевые меры длины в направлении параллельном их короткому ребру получают соответствующий «образец просвета».
Бруски контрольные выполнены из цельного бруска металла с одной или двумя рабочими поверхностями и имеют в сечении прямоугольную форму. Рабочая поверхность бруска контрольного представляет собой обработанную методом точной доводки плоскость с нормированными значениями плоскостности. Бруски могут быть оснащены одной или двумя ручками для удобства перемещения и предотвращения влияния тепла рук.
Бруски контрольные имеют теплоизолирующие оправы с двумя опорами, расположенными против рисок, отмечающих точки наименьшего прогиба, нанесенных на боковых поверхностях брусков.
Бруски контрольные изготавливаются в модификациях БК-150, БК-250, БК-350, БК-500, которые отличаются между собой длиной рабочей поверхности.
Товарный знак наносится на паспорт брусков контрольных типографским
методом, и нерабочую поверхность бруска контрольного лазерной маркировкой.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую поверхность бруска контрольного лазерной маркировкой в местах, указанных на рисунке 1.
Пломбирование брусков контрольных от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид брусков контрольных приведен на рисунке 1.
Обозначение основных размеров брусков контрольных указано на рисунке 2.

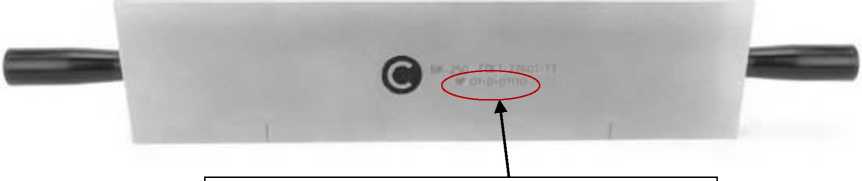

Место нанесения заводского номера
Рисунок 1 - Общий вид брусков контрольных с местом нанесения заводского номера

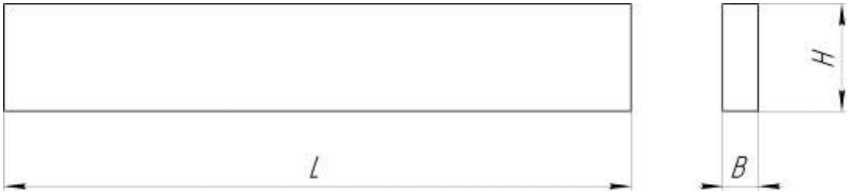

Рисунок 2- Обозначение основных размеров брусков контрольных
Таблица 1 - Основные
|
Наименование параметра |
Модификация | |||
|
БК-150 |
БК-250 |
БК-350 |
БК-500 | |
|
Длина бруска L, мм |
150 |
250 |
350 |
500 |
|
Ширина бруска В, мм |
15 |
15 |
15 |
20 |
|
Высота бруска Н, мм |
40 |
60 |
60 |
60 |
|
Допуск плоскостности, мкм, не более |
0,2 |
0,4 |
0,6 |
1,0 |
|
Изменения отклонений от плоскостности рабочих поверхностей контрольных брусков вследствие нестабильности материала в течение года, мкм, не более |
0,1 |
0,2 |
0,3 |
0,5 |
|
Шероховатость Ra рабочих поверхностей по ГОСТ 2789-73, мкм, не более |
0,04 | |||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение для модификаций | |||
|
БК-150 |
БК-250 |
БК-350 |
БК-500 | |
|
Габаритные размеры*, мм, не более: - длина |
150 |
250 |
350 |
550 |
|
- ширина |
15 |
15 |
15 |
20 |
|
- высота |
55 |
75 |
75 |
75 |
|
Масса, кг, не более |
2,0 |
2,3 |
2,8 |
4,8 |
|
Условия эксплуатации:
|
от +17 до +23 80 | |||
Примечание:
* - габаритные размеры указаны без учета длины ручек, используемых для удобства перемещения и предотвращения влияния тепла рук
