Номер по Госреестру СИ: 93859-24
93859-24 Хроматографы газовые
(Angelia GC system)
Назначение средства измерений:
Хроматографы газовые Angelia GC system (далее - хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 2
Внешний вид.
Хроматографы газовые
Рисунок № 3
Внешний вид.
Хроматографы газовые
Рисунок № 4
Внешний вид.
Хроматографы газовые
Рисунок № 5
Внешний вид.
Хроматографы газовые
Рисунок № 6
Внешний вид.
Хроматографы газовые
Рисунок № 7
Общие сведения
Дата публикации - 21.11.2024
Срок свидетельства - 20.11.2029
Номер записи - 195682
ID в реестре СИ - 1421355
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Angelia GC system V6,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва, производственная площадка Asicotech Company Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2729 от 2024.11.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Хроматографы газовые (Angelia GC system)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва, производственная площадка Asicotech Company Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93859-24 20.11.2029 |
Хроматографы газовые, Angelia GC system Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва, производственная площадка Asicotech Company Limited (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Хроматографы газовые (Angelia GC system)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Поверие» (RA.RU.313216) | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Хроматографы газовые (Angelia GC system)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хроматографы работают под управлением программного обеспечения (ПО), позволяющего осуществлять управление хроматографом, настройку режимов работы, регистрацию хроматограмм и масс-спектров, обработку и хранение результатов измерений, построение градуировочных графиков, проведение диагностических проверок хроматографа, создание отчетов о выполненных измерениях.
Уровень защиты программного обеспечения «средний» в соответствии
с Р 50.2.077-2014.
программного обеспечения на метрологические характеристики
Влияние хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
UniMeta |
UniStation |
GCMS Instrument Control |
|
Номер версии (идентификационный номер ПО), не ниже |
5.2 |
5.2 |
2.0 |
|
Цифровой индентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации, паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение средств измерений в
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый модификация |
Angelia GC system Angelia GC system V2 |
1 экз. по заказу |
|
модификация |
Angelia GC system V3 |
по заказу |
|
модификация |
Angelia GC system V6 |
по заказу |
|
модификация |
Angelia GC system V8 |
по заказу |
|
Детекторы: по теплопроводности |
ДТП |
по заказу |
|
пламенно-ионизационный |
ПИД |
по заказу |
|
пламенно-фотометрический |
ПФД |
по заказу |
|
микро-электронно-захватный |
микро-ЭЗД |
по заказу |
|
термоионный |
ТИД |
по заказу |
|
масс-селективный |
МСД |
по заказу |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 10 июня 2021 г. № 988;
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие требования и методы испытаний»;
ТУ 26.51.41-02-28716846-2023
Технические условия.
Хроматографы газовые Angelia
Общество с ограниченной (ООО «Ангелия Сайентифик»)
ИНН: 7725493638
Юридический адрес: 115142, г. Москва, ул. Коломенская, д. 21, к. ком. 5
Тел.:+7(985) 779-79-66
Е-mail: general@angeliascientific.ru
ответственностью «Ангелия
технические
GC system.
Сайентифик»
3, помещ. XI,
Изготовитель
Общество с ограниченной ответственностью «Ангелия Сайентифик» (ООО «Ангелия Сайентифик»)ИНН 7725493638
Юридический адрес: 115142, г. Москва, ул. Коломенская, д. 21, к. 3, помещ. XI, ком. 5
Производственная площадка:
Asicotech Company Limited, Китай
Адрес: 5F, C#2, 555 Dujuan Road, Kunshan, Suzhou, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46Тел./факс: (495) 437 55 77/(495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: vniims.ru
Правообладатель
Общество с ограниченной (ООО «Ангелия Сайентифик»)ИНН: 7725493638
Юридический адрес: 115142, г. Москва, ул. Коломенская, д. 21, к. ком. 5
Тел.:+7(985) 779-79-66
Е-mail: general@angeliascientific.ru
ответственностью «Ангелия
технические
GC system.
Сайентифик»
3, помещ. XI,
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке и последующем их детектировании.
Хроматографы выпускаются в следующих модификациях: Angelia GC system V2, Angelia GC system V3, Angelia GC system V6, Angelia GC system V8 и представляют собой стационарные настольные лабораторные приборы.
Хроматографы состоят из основного блока, включающего термостат с детекторами и колонками, устройств ввода проб, блоков контроля газовых потоков. На передней панели хроматографов имеется панель управления и/или дисплей.
Управление, сбор и обработка данных осуществляется на модификациях Angelia GC system V2/V3/V6/V8 при помощи внешней рабочей станции, под управлением ОС Windows или ОС Linux и специализированного программного обеспечения и/или при помощи интегрированной в основной модуль хроматографа рабочей станции.
Хроматографы в зависимости от аналитических задач могут комплектоваться встраиваемыми детекторами: по теплопроводности (ДТП), пламенно-ионизационным (ПИД), пламенно-фотометрическим (ПФД), микро-электронно-захватным (микро-ЭЗД),
термоионным (ТИД) и отдельно стоящим масс-селективным детектором (МСД). Масс-селективным детектором могут комплектоваться модификации Angelia GC system V6 и Angelia GC system V8.
В качестве устройств ввода пробы применяют испарители или дозирующие краны. Хроматографы могут быть укомплектованы несколькими испарителями или дозирующими кранами.
Дополнительно хроматографы могут быть оснащены автоматическими устройствами ввода жидких проб, автоматическими дозаторами равновесного пара, комбинированными автоматическими дозаторами, термодесорберами, пневматическими переключающими клапанами и другими устройствами, необходимыми для используемых методик измерений.
Хроматографы имеют электронную регулировку расхода и давления газов, а также возможность программирования скорости нагрева и охлаждения термостата колонок.
Общий вид хроматографов приведен на рисунках 1 - 5.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.
Серийные номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся ударным способом на маркировочную табличку, расположенную на задней панели хроматографа (рисунок 6) и детектора масс-селективного (рисунок 7).
Серийный номер масс-селективного детектора, входящего в комплектность средства измерений, приводится в паспорте на хроматограф.

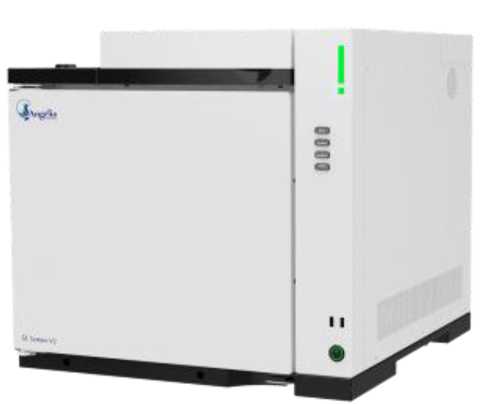

Рисунок 1 - Общий вид хроматографа газового Angelia GC system модификации Angelia GC system V2

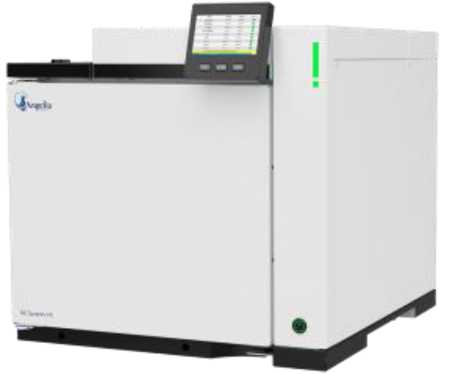

Рисунок 2 - Общий вид хроматографа газового Angelia GC system модификации Angelia GC system V3
Рисунок 3 - Общий вид хроматографа газового Angelia GC system модификации Angelia GC system V6

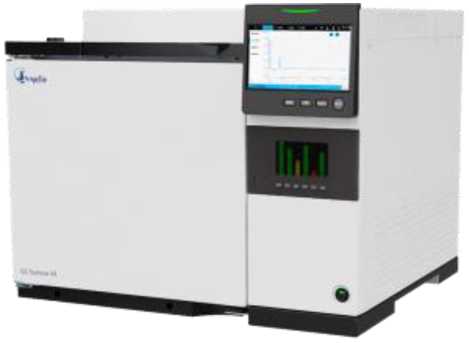

Рисунок 4 - Общий вид хроматографа газового Angelia GC system модификации Angelia GC system V8

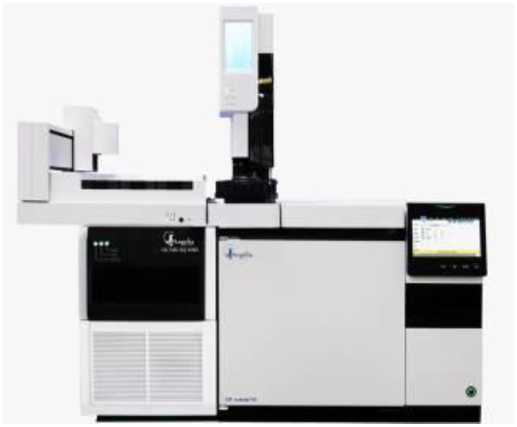

Рисунок 5 - Общий вид хроматографа газового Angelia GC system модификации Angelia GC system V6 с масс-селективным детектором

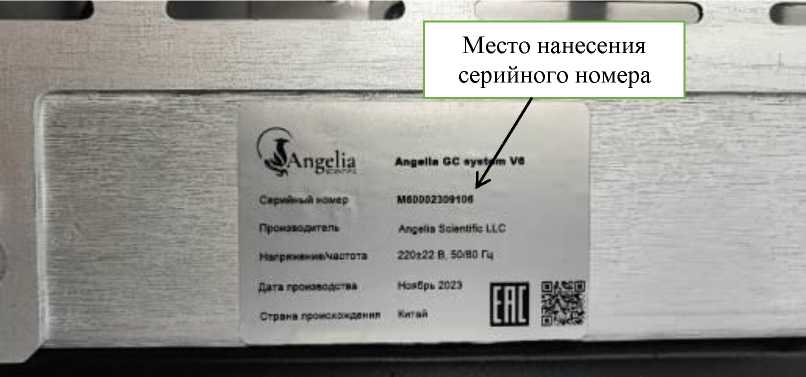

Рисунок 6 - Общий вид маркировочной таблички с указанием серийного номера и её месторасположение на задней панели хроматографа газового Angelia GC System

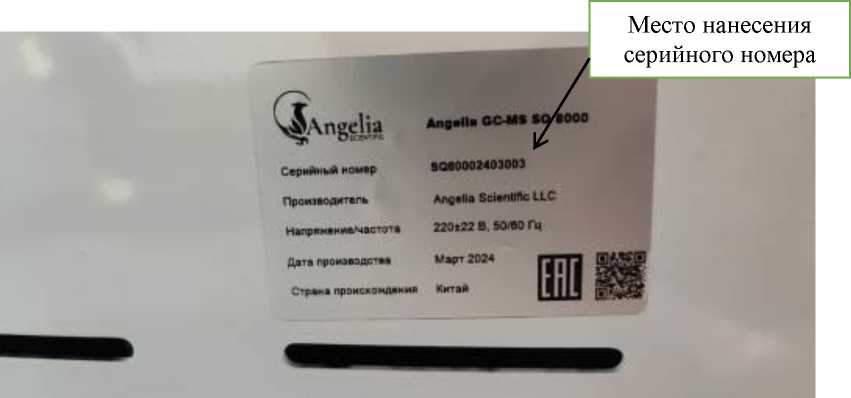

Рисунок 7 - Общий вид маркировочной таблички с указанием серийного номера и её месторасположение на задней панели детектора масс-селективного
Таблица 2 - Метрологические характеристики хроматографов газовых Angelia GC system с детекторами
|
Наименование характеристики |
Значение | |
|
Уровень флуктуационных шумов нулевого сигнала, | ||
|
не более: | ||
|
ПИД, А |
8 10-14 | |
|
ДТП, В |
9^10- |
5 |
|
микро-ЭЗД, Гц |
0,75 | |
|
ТИД, А |
2^10-13 | |
|
ПФД, А |
1-10-11 | |
|
Предел детектирования (контрольное вещество), | ||
|
не более: | ||
|
ПИД, гС/с (гексадекан) |
4^10-12 | |
|
ДТП, г/см3 (гексадекан) |
5^10-10 | |
|
микро-ЭЗД, г/с (линдан) |
8^10-15 | |
|
ТИД, г(P)/с (метафос) |
1^10-13 | |
|
г(N)/с (метафос) |
8^10-13 | |
|
ПФД, г(P)/с (метафос) |
1^10-12 | |
|
г(S)/с (метафос) |
3^10-11 | |
|
Предел допускаемого относительного СКО выходного |
при |
при ручном |
|
сигнала хроматографа с указанными детекторами, %: |
автоматическом |
дозировании |
|
дозировании | ||
|
- времени удерживания | ||
|
ПИД |
0,1 |
1 |
|
ДТП |
0,1 |
2 |
|
микро-ЭЗД |
0,1 |
1 |
|
ТИД |
0,1 |
1 |
|
ПФД |
0,1 |
1 |
|
- площади пика | ||
|
ПИД |
1 |
3 |
|
ДТП |
2 |
3 |
|
микро-ЭЗД |
2 |
3 |
|
ТИД |
2 |
3 |
|
ПФД |
3,5 |
5 |
|
Пределы относительного изменения выходного сигнала | ||
|
за 8 часов непрерывной работы хроматографа с | ||
|
указанными детекторами при автоматическом | ||
|
дозировании, %: | ||
|
- площади пика | ||
|
ПИД |
±5 | |
|
ДТП |
±5 | |
|
микро-ЭЗД |
±8 | |
|
ТИД |
±8 | |
|
ПФД |
±10 | |
Таблица 3 - Метрологические характеристики хроматографов газовых Angelia GC system с детектором масс-селективным
|
Наименование характеристики |
Значение | ||
|
Диапазон массовых чисел, а.е.м. |
от 1,5 до 1250 | ||
|
Чувствительность (отношение сигнал/шум) дозировании 10 пг гексахлорбензола, не менее |
при |
1500:1 | |
|
Предел допускаемого относительного |
СКО |
при |
при ручном |
|
выходного сигнала хроматографа, %: |
автоматическом |
дозировании | |
|
- времени удерживания |
дозировании 0,1 |
1 | |
|
- площади пика |
1 |
5 | |
|
Пределы относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа по площади пика, %: |
±5 | ||
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Масса, кг, не более: - хроматографа |
50 |
|
- детектора масс-селективного |
40 |
|
Габаритные размеры (В^Ш^Г), мм, не более: - модификация Angelia GC system V2 |
485x513x511 |
|
- модификация Angelia GC system V3 |
520x513x565 |
|
- модификация Angelia GC system V6 |
485x608x531 |
|
- модификация Angelia GC system V8 |
485x608x531 |
|
- детектора масс-селективного |
440x330x560 |
|
Потребляемая мощность, В^А, не более: - хроматографа |
2250 |
|
- детектора масс-селективного |
1100 |
|
Диапазон установки температуры термостата колонок от температуры окружающей среды, °С |
от +4 до +400 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +15 до +30 |
|
- относительная влажность (без конденсации), % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
