Сведения о средстве измерений: 93863-24 Анализаторы оптико-эмиссионные

Номер по Госреестру СИ: 93863-24
93863-24 Анализаторы оптико-эмиссионные
(АРГОН-7)

Назначение средства измерений:
Анализаторы оптико-эмиссионные АРГОН-7 (далее по тексту - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.

сертификация программного обеспечения
Внешний вид. Анализаторы оптико-эмиссионные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы оптико-эмиссионные
Рисунок № 1
Внешний вид. Анализаторы оптико-эмиссионные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы оптико-эмиссионные
Рисунок № 2

Общие сведения

Дата публикации - 21.11.2024
Срок свидетельства - 20.11.2029
Номер записи - 195686
ID в реестре СИ - 1421359
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АРГОН-7Л, АРГОН-7,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Спектрософт" (ООО "Спектрософт")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Троицк
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_24 Поиск по содержимому описаний типа СИ

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2729 от 2024.11.20 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Анализаторы оптико-эмиссионные (АРГОН-7)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Спектрософт" (ООО "Спектрософт")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93863-24
20.11.2029
 Анализаторы оптико-эмиссионные, АРГОН-7
Общество с ограниченной ответственностью "Спектрософт" (ООО "Спектрософт") (РОССИЯ г. Москва, г. Троицк) 		ОТ
МП 		1 год
Отчет - V_33 Организация, оказывающая услугу поверки средств измерений

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы оптико-эмиссионные (АРГОН-7)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • АРГОН-7Л
  • АРГОН-7
    		•  5 3 5 0 0 0 0 0

    Стоимость поверки Анализаторы оптико-эмиссионные (АРГОН-7)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы имеют встроенное программное обеспечение (ПО), которое управляет работой анализатора, собирает, обрабатывает и отображает полученные данные.

    Программное обеспечение реализовано без выделения метрологически значимой части. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.

    соответствии

    Уровень защиты программного обеспечения «средний» в с Рекомендацией Р 50.2.077-2014.

    Идентификационные данные программного обеспечения указаны в таблице 1.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SP

    Номер версии (идентификационный номер) ПО, не ниже

    SP1.65

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорт типографским способом и на боковую панель анализатора в виде наклейки или другим способом, не ухудшающим качества.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Работа на анализаторе» руководства по эксплуатации СПФ.004.00.000.24 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 августа 2023 г. № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

    Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

    Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

    ТУ 26.51.53-004-70398719-24 Анализатор оптико-эмиссионный АРГОН-7. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Спектрософт» (ООО «Спектрософт») ИНН 5046064849

    Юридический адрес: 108842, г. Москва, г. Троицк, ул. Полковника милиции Курочкина, д. 8, оф. 509

    Телефон: +7 (495) 212-15-23

    E-mail: spectrosoft@bk.ru

    Web-сайт: www.argon5.ru

    Изготовитель

    Общество с ограниченной ответственностью «Спектрософт» (ООО «Спектрософт») ИНН 5046064849
    Адрес: 108842, г. Москва, г. Троицк, ул. Полковника милиции Курочкина, д. 8, оф. 509
    E-mail: spectrosoft@bk.ru
    Web-сайт: www.argon5.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Спектрософт» (ООО «Спектрософт») ИНН 5046064849
    Юридический адрес: 108842, г. Москва, г. Троицк, ул. Полковника милиции Курочкина, д. 8, оф. 509
    Телефон: +7 (495) 212-15-23
    E-mail: spectrosoft@bk.ru
    Web-сайт: www.argon5.ru

    Конструктивно анализаторы состоят из корпуса, оптической системы, искрового стенда, панели управления расходом аргона через искровой стенд и панели управления откачкой и заполнением оптической системы аргоном.

    Оптическая система состоит из фокусирующей оптики, входной щели, дифракционной решетки и набора линейных ПЗС-фотоприемников. Для регистрации интенсивностей спектральных линий определяемых элементов в оптической системе установлены линейные ПЗС-фотоприемники без применения флуоресцирующих покрытий и защитных стекол для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени.

    Искровой стенд состоит из цифрового генератора искрового разряда с возможностью управления от компьютера частотой, значением и формой импульсов тока, столика с крышкой и сменной вставкой для установки анализируемой пробы, системы продувки аргоном для оптимизации условий искрового разряда и удаления продуктов обыскривания, а также для уменьшения долговременного загрязнения входной линзы оптической системы.

    Принцип действия анализаторов основан на методе автоматического эмиссионного спектрального анализа с искровым возбуждением пробы. Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав светового потока определяется химическим составом измеряемого образца.

    К данному типу средства измерений относятся следующие модификации: АРГОН-7, АРГОН-7А, АРГОН-7Л, АРГОН-7АЛ, которые отличаются спектральным диапазоном и номенклатурой определяемых химических элементов:

    • - АРГОН-7 - базовый многоблочный настольный прибор, помимо блока анализатора оснащенный вакуумным насосом, блоком бесперебойного питания, системным блоком компьютера, монитором, клавиатурой и мышью, а также фильтром отработанного аргона, которые размещаются за пределами корпуса блока анализатора;

    • - АРГОН-7А - отличается от модификации АРГОН-7 оптической системой с расширенным спектральным диапазоном в области вакуумного ультрафиолета, позволяющей измерять содержание азота в сталях и сплавах;

    • - АРГОН-7Л - отличается от модификации АРГОН-7 наличием дополнительной оптической системы с расширенным спектральным диапазоном в видимой области, позволяющей измерять содержание лития и натрия по максимально чувствительным линиям указанных элементов;

    • - АРГОН-7АЛ - отличается от модификации АРГОН-7 как оптической системой с расширенным спектральным диапазоном в области вакуумного ультрафиолета, позволяющей измерять содержание азота, так и наличием дополнительной оптической системы с расширенным спектральным диапазоном в видимой области, позволяющей измерять содержание лития и натрия по максимально чувствительным линиям указанных элементов.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер в виде буквенно-цифрового обозначения наносится на боковую панель анализатора в виде наклейки в месте, указанном на рисунке 1.

    Для предотвращения несанкционированного доступа к внутренним частям анализаторов предусмотрена пломбировка корпуса искрового стенда наклейкой.

    Общий вид анализаторов представлен на рисунке 1. Место пломбировки от несанкционированного доступа представлено на рисунке 2. Цвет корпуса анализаторов может отличаться от представленного на рисунке.

    Место нанесения заводского номера и знака утверждения типа

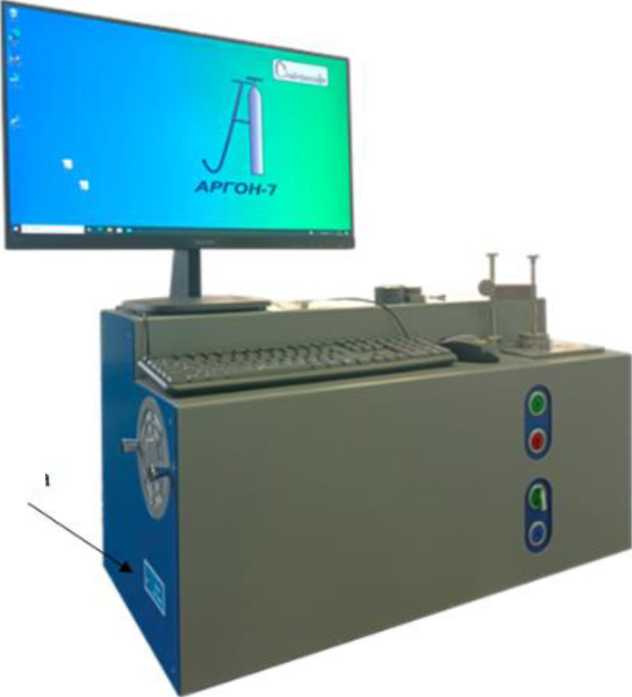

    Внешний вид. Анализаторы оптико-эмиссионные (АРГОН-7), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений

    Внешний вид. Анализаторы оптико-эмиссионные (АРГОН-7), http://oei-analitika.ru

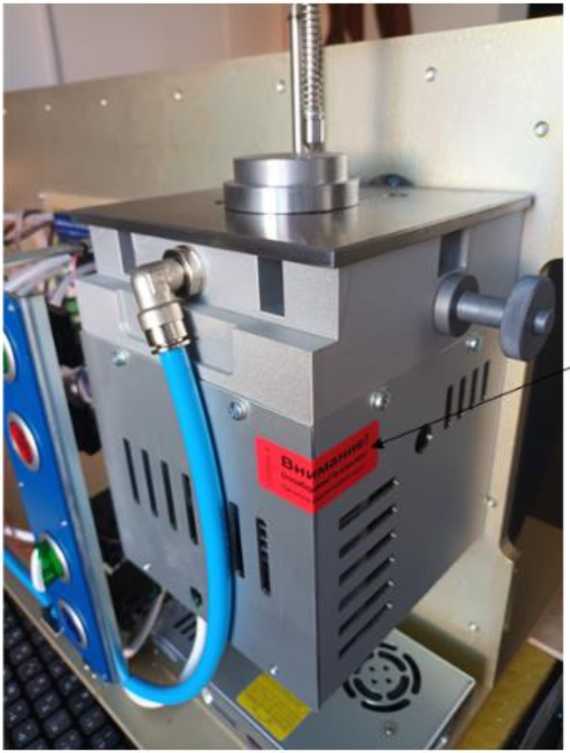

    Место нанесения пломбировки

    Рисунок 2 - Схема пломбировки от несанкционированного доступа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Анализатор оптико-эмиссионный

    АРГОН-7,

    АРГОН-7А,

    АРГОН-7Л,

    АРГОН-7АЛ

    1 шт.

    Насос вакуумный безмасляный

    -

    1 шт.

    Источник бесперебойного питания с двойным преобразованием напряжения

    -

    1 шт.

    Редуктор на аргоновый баллон

    -

    1 шт.

    Трубка TPE 10/7 длиной 1,2 м для подключения насоса

    -

    1 шт.

    Трубка медная или фторопластовая или TPE 6/4 длиной не менее 3 м со штуцером для подачи аргона от баллона

    -

    1 шт.

    Трубка TPE или TPU 10/7 длиной не менее 3 м для отвода аргона

    -

    1 шт.

    Фильтр отработанного аргона

    -

    1 шт.

    Набор стандартных образцов (по дополнительному заказу)

    -

    1 шт.

    Система предварительной очистки аргона (по дополнительному заказу)

    -

    1 шт.

    Принтер лазерный (по дополнительному заказу)

    -

    1 шт.

    Машина ленточно-шлифовальная с комплектом шлифовальных лент (по дополнительному заказу)

    -

    1 шт.

    Комплект ЗИП

    -

    1 шт.

    Персональный компьютер с предустановленным программным обеспечением

    -

    1 шт.

    Руководство по эксплуатации

    СПФ.004.00.000.24 РЭ

    1 экз.

    Паспорт

    ПС 26.51.53-004

    70398719-24

    1 экз.


    Таблица 2 -

    Наименование характеристики

    Значение

    Спектральный диапазон, нм

    • - АРГОН-7

    • - АРГОН-7А

    • - АРГОН-7Л

    • - АРГОН-7АЛ

    от 172 до 420

    от 146 до 420

    от 172 до 780

    от 146 до 780

    Диапазон измерений массовой доли элементов в образцах, %

    от 0,0001 до 99,9

    Пределы допускаемой относительной погрешности 1) измерений массовой доли элементов, %, в поддиапазонах:

    - от 0,0001 % до 0,003 % включ.

    ±30

    - св. 0,003 % до 0,1 % включ.

    ±15

    - св. 0,1 % до 3,0 % включ.

    ±7

    - св. 3,0 % до 10,0 % включ.

    ±5

    - св. 10,0 % до 30,0 % включ.

    ±3

    - св. 30,0 % до 99,9 %

    ±2

    Предел допускаемого относительного среднего квадратического отклонения1) измерений массовой доли элементов, %, в поддиапазонах:

    - от 0,0001 % до 0,003 % включ.

    20

    - св. 0,003 % до 0,1 % включ.

    10

    - св. 0,1 % до 3,0 % включ.

    5

    - св. 3,0 % до 10,0 % включ.

    4

    - св. 10,0 % до 30,0 % включ.

    3

    - св. 30,0 % до 99,9 %

    2

    Чувствительность2), усл. ед./%, не менее

    10000

    Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (относительной интенсивности)2), %

    2

    • 1) Значения установлены при измерении массовых долей Be, Mg, С, P, S, Si, Mn, Cr, Ni, Mo, Ti, Cu, Al, W, V, Nb, Fe, Pb, Zn, As, Sn, Li, N, Na в ГСО 10983-2017, ГСО 10744-2016, ГСО 11878-2022, ГСО 11428-2019, ГСО 11515-2020 и др.

    • 2) Значение нормировано для железа с массовой долей от 0,1 % до 0,5 %.

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение переменного тока, В

    от 187 до 242

    - частота переменного тока, Гц

    50

    Габаритные размеры, мм, не более:

    - высота

    500

    - ширина

    400

    - длина

    800

    Масса, кг, не более

    60

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +10 до +35

    - относительная влажность окружающей среды, %

    от 20 до 80
