Номер по Госреестру СИ: 93867-24
93867-24 Преобразователи мощности
(АКИП)
Назначение средства измерений:
Преобразователи мощности АКИП (далее - преобразователи)
предназначены для измерений средней мощности непрерывного сигнала и пиковой мощности импульсного сигнала ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными.

Внешний вид.
Преобразователи мощности
Рисунок № 1

Внешний вид.
Преобразователи мощности
Рисунок № 2
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте «Режимы измерений и измерительные функции» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении
государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Стандарт предприятия «Преобразователи мощности АКИП».
ПравообладательCEYEAR TECHNOLOGIES CO., LTD, Китай
Адрес: No.98, Xiangjiang Road, Qingdao, China Телефон: +86 532 86896691
Web-сайт: www.ceyear.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
CEYEAR TECHNOLOGIES CO., LTD, КитайАдрес: No.98, Xiangjiang Road, Qingdao, China Телефон: +86 532 86896691
Web-сайт: www.ceyear.com
Принцип действия преобразователей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов на диодном детекторе, в напряжение, пропорциональное мощности сигнала, его дальнейшем усилении, аналого-цифровом преобразовании, цифровой обработке и отображении на экране блока измерительного в виде значения измеряемой мощности. Поправочные коэффициенты, предназначенные для коррекции результатов измерений, хранятся во встроенном ППЗУ и используются блоками измерительными для расчета значения измеряемой мощности.
Конструктивно преобразователи представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерительного преобразователя расположен коаксиальный соединитель, на задней - разъем для кабеля обмена измерительной информацией с блоком измерительным. Внутри корпуса установлена печатная плата с установленными на ней диодным детектором, контроллером, управляющим работой преобразователей, ППЗУ и вспомогательными электронными устройствами, обеспечивающими обмен измерительной информацией с блоками измерительными по кабелю.
Преобразователи выпускаются в десяти модификациях, которые различаются диапазонами измерения частоты и видом измеряемой мощности - средняя мощность непрерывного сигнала (АКИП-771710А, ЛКИП-771710П, ЛКИП-771710Е, ЛКИП-771710Е) и пиковая мощность импульсного сигнала (AKHn-781702D, ЛКИП-781707,О, АКИП-781702Е, ЛКИП-781707зЕ, ЛКИП-781702Е, AK^-781703F).
Преобразователи предназначены для использования с измерительными блоками ЛКИП-72438РЛ, ЛКИП-72438РВ, ЛКИП-72438СЛ и ЛКИП-72438СВ.
Для предотвращения несанкционированного доступа к внутренним частям преобразователей предусмотрена пломбировка с помощью пломбы в виде наклейки между панелями. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Знак поверки на преобразователи не наносится.
Серийный (заводской) номер, идентифицирующий каждый экземпляр преобразователей, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом печати на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.
Общий вид преобразователей, место нанесения знака утверждения типа и схема 1. Место
пломбировки от несанкционированного доступа представлены на рисунке нанесения заводского номера представлено на рисунке 2.

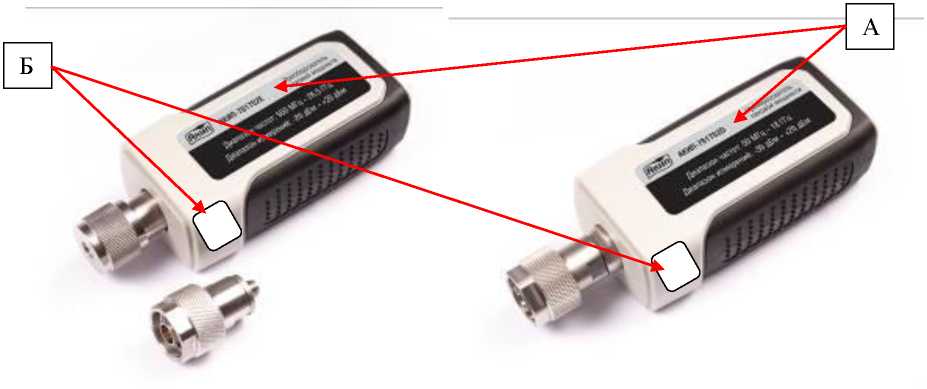

Рисунок 1 - Общий вид преобразователей, место нанесения знака утверждения типа (А) и схема пломбировки от несанкционированного доступа (Б)

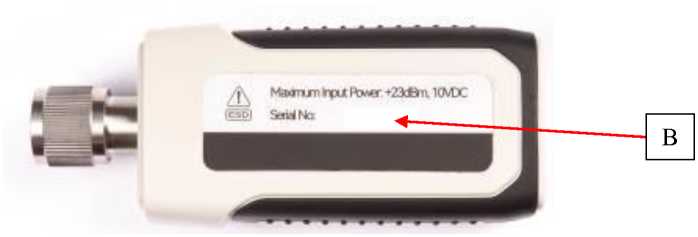

Рисунок 2 - Общий вид задней панели и место нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
1 | |
|
Тип коаксиального соединителя |
АКИП-771710А АКИП-771710D АКИП-781702D АКИП-781703D |
N - тип |
|
АКИП-771710Е АКИП-781702Е АКИП-781703Е |
3,5 мм | |
|
АКИП-771710F АКИП-781702F АКИП-781703F |
2,4 мм | |
Продолжение таблицы 1
Диапазоны измерений мощности, дБм
Диапазоны рабочих частот, МГц
КСВН входа, в диапазоне частот, не более
|
1 |
2 | |
|
АКИП-771710А |
от 0,09 до 12^103 | |
|
АКИП-771710D |
от 10 до 18^103 | |
|
АКИП-781702D |
от 50 до 18^103 | |
|
АКИП-781703D | ||
|
АКИП-771710Е |
от 50,0 до 26,5^103 | |
|
АКИП-781702Е |
от 500 до 26,5^103 | |
|
АКИП-781703Е |
от 50 до 26,5^103 | |
|
АКИП-771710F |
от 50 до 40^103 | |
|
АКИП-781702F |
от 500 до 40^103 | |
|
АКИП-781703F |
от 50 до 40^103 | |
|
АКИП-771710А |
от -30 до +20 | |
|
АКИП-771710D |
от -30 до +20 | |
|
АКИП-781702D |
от -20 до +20 | |
|
АКИП-781703D |
от -30 до +20 | |
|
АКИП-771710Е |
от -30 до +20 | |
|
АКИП-781702Е |
от -20 до +20 | |
|
АКИП-781703Е |
от -30 до +20 | |
|
АКИП-771710F |
от -30 до +20 | |
|
АКИП-781702F |
от -20 до +20 | |
|
АКИП |
-781703F |
от -30 до +20 |
|
АКИП-771710А |
от 9 кГц до 12 ГГц |
1,20 |
|
АКИП-771710D |
от 0,01 до 0,05 ГГц |
1,35 |
|
от 0,05 до 2 ГГц |
1,15 | |
|
от 2,0 до 12,4 ГГц |
1,2 | |
|
от 12,4 до 18,0 ГГц |
1,26 | |
|
АКИП-781702D |
от 0,05 до 2,00 ГГц |
1,15 |
|
от 2 до 18 ГГц |
1,26 | |
|
АКИП-781703D |
от 0,05 до 2,00 ГГц |
1,15 |
|
от 2,0 до 12,4 ГГц |
1,26 | |
|
от 12,4 до 18,4 ГГц |
1,26 | |
|
АКИП-771710Е |
от 0,05 до 2,00 ГГц |
1,15 |
|
от 2,0 до 12,4 ГГц |
1,20 | |
|
от 12,4 до 18,0 ГГц |
1,26 | |
|
от 18,0 до 26,5 ГГц |
1,35 | |
|
АКИП-781702Е |
от 0,5 до 2,0 ГГц |
1,15 |
|
от 2 до 18 ГГц |
1,26 | |
|
от 18,0 до 26,5 ГГц |
1,35 | |
|
АКИП-781703Е |
от 0,05 до 2,00 ГГц |
1,15 |
|
от 2 до 18 ГГц |
1,26 | |
|
от 18,0 до 26,5 ГГц |
1,35 | |
|
АКИП-771710F |
от 0,05 до 2,00 ГГц |
1,15 |
|
от 2,0 до 12,4 ГГц |
1,20 | |
|
от 12,4 до 18,0 ГГц |
1,26 | |
|
от 18,0 до 26,5 ГГц |
1,35 | |
|
от 26,5 до 40,0 ГГц |
1,50 | |
таблицы 1
|
1 |
2 | ||
|
КСВН входа, в диапазоне частот, не более |
АКИП-781702F |
от 0,5 до 2,0 ГГц |
1,15 |
|
от 2 до 18 ГГц |
1,26 | ||
|
от 18,0 до 26,5 ГГц |
1,35 | ||
|
от 26,5 до 40,0 ГГц |
1,50 | ||
|
АКИП-781703F |
от 0,05 до 2,00 ГГц |
1,15 | |
|
от 2 до 18 ГГц |
1,26 | ||
|
от 18,0 до 26,5 ГГц |
1,35 | ||
|
от 26,5 до 40,0 ГГц |
1,50 | ||
|
Относительная погрешность измерений мощности, %1) |
АКИП-771710А |
от 9 кГц до 12 ГГц |
±5 |
|
АКИП-771710D |
от 10 МГц до 18 ГГц |
±5,5 | |
|
АКИП-781702D |
от 50 МГц до 18 ГГц |
±6 | |
|
АКИП-781703D |
от 50 МГц до 18 ГГц |
±6 | |
|
АКИП-771710Е |
от 50 МГц до 18 ГГц |
±5,5 | |
|
от 18,0 до 26,5 ГГц |
±6,9 | ||
|
АКИП-781702Е |
от 500 МГц до 18 ГГц |
±6 | |
|
от 18,0 до 26,5 ГГц |
±7 | ||
|
АКИП-781703Е |
от 50 МГц до 18 ГГц |
±6 | |
|
от 18,0 до 26,5 ГГц |
±7 | ||
|
АКИП-771710F |
от 50 МГц до 18 ГГц |
±5,5 | |
|
от 18,0 до 26,5 ГГц |
±6,9 | ||
|
от 26,5 до 40,0 ГГц |
±7,9 | ||
|
АКИП-781702F |
от 500 МГц до 18 ГГц |
±6 | |
|
от 18,0 до 26,5 ГГц |
±7 | ||
|
от 26,5 до 40,0 ГГц |
±8,5 | ||
|
АКИП-781703F |
от 50 МГц до 18 ГГц |
±6 | |
|
от 18,0 до 26,5 ГГц |
±7 | ||
|
от 26,5 до 40,0 ГГц |
±8,5 | ||
|
Примечание 1) - с учетом погрешности измерительного блока | |||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,25 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
140х35х50 |
|
Нормальные условия измерений:
|
от +15 до +25 85 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
