Номер по Госреестру СИ: 93889-24
93889-24 Модули расширения частотного диапазона векторных анализаторов электрических цепей
(3643)
Назначение средства измерений:
Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643 предназначены для работы в составе анализаторов электрических цепей векторных (далее - АЦВ) при измерении комплексных коэффициентов передачи и отражения в расширенном диапазоне рабочих частот в волноводных трактах WR15 (3643NA) и WR10 (3643P).

Внешний вид.
Модули расширения частотного диапазона векторных анализаторов электрических цепей
Рисунок № 1

Внешний вид.
Модули расширения частотного диапазона векторных анализаторов электрических цепей
Рисунок № 2

Внешний вид.
Модули расширения частотного диапазона векторных анализаторов электрических цепей
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом и на внешнюю поверхность корпуса МРЧД в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Определение метрологических характеристик» документа «Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;
Техническая документация фирмы-изготовителя.
ПравообладательФирма «Ceyear Technologies Co., Ltd», Китай
Agpec:No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643 (далее - МРЧД) имеют две модификации 3643NA и 3643P отличающиеся диапазоном рабочих частот и сечениями волноводного тракта.
Принцип действия МРЧД основан на переносе спектра СВЧ сигнала, поступающего на вход МРЧД, из области низких частот (ПЧ) в область высоких частот (ВЧ) и в обратном направлении без изменения его структуры. Блок-схема МРЧД приведена на рисунке 1. Частота зондирующего входного сигнала тестового порта АЦВ (RF IN) умножается встроенным в МРЧД умножителем частоты в N1 -раз и через прямой канал двунаправленного ответвителя (НО) подается в тестовый высокочастотный порт МРЧД. Боковые плечи НО служат для контроля значений напряжения падающей (REF OUT) и отраженной (MEAS OUT) волн. При этом ответвленные в каждое боковое плечо НО сигналы гетеродинным методом переносятся вниз по частоте (на частоты рабочего диапазона АЦВ). Сигнал гетеродина (LO IN) для установленных в боковых плечах НО гармониковых смесителей формируется либо свободными портами АЦВ, либо внешним синтезированным генератором, синхронизированным по частоте опорного источника с используемым АЦВ.

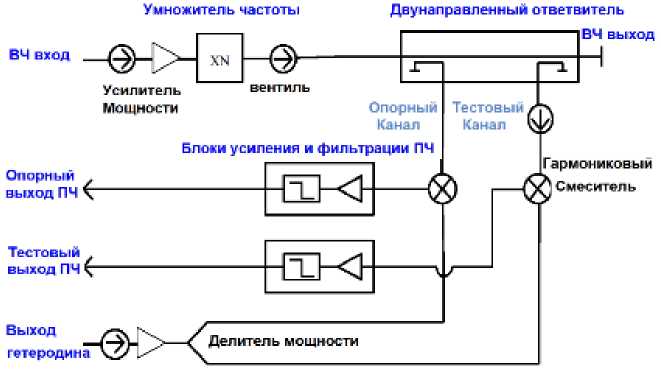

Рисунок 1 - Блок-схема МРЧД
Конструктивно МРЧД выполнены в моноблочном исполнении с расположенными на передней и задней панелях соединителями. На передней панели расположен высокочастотный соединитель выходного тестового сигнала МРЧД. На задней панели МРЧД расположены соединители входа гетеродина, тестового выхода промежуточной (далее - ПЧ), опорного выхода ПЧ, высокочастотного входа АЦВ и интерфейса постоянного тока.
На боковой панели МРЧД располагается маркировка с обозначением заводского номера, состоящего из восьми буквенно-цифровых значений.
частоты
питания
типа и

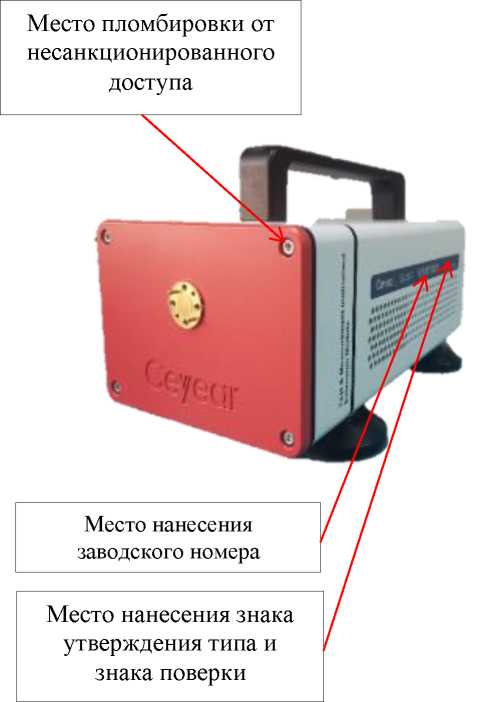

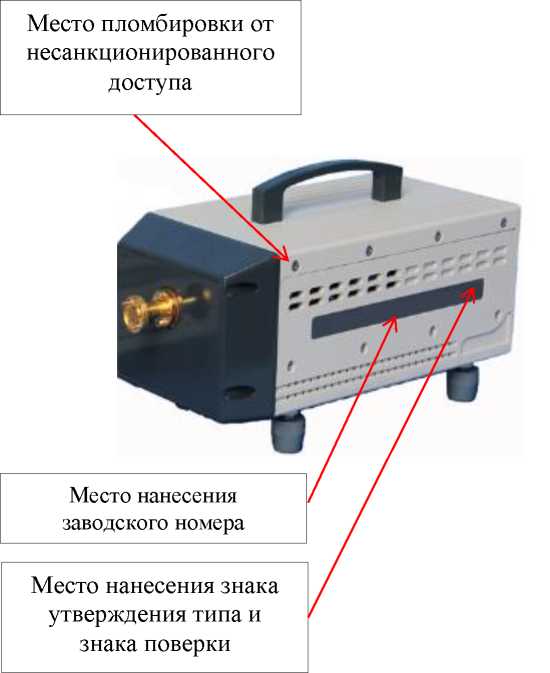

МРЧД поставляется в двух вариантах корпусов, общий вид МРЧД с обозначением мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки представлен на рисунке 2.

Рисунок 2 - Общий вид МРЧД в двух вариантах корпусов
Таблица 1 -
|
Наименование характеристики |
Значение | |
|
3643NA |
3643P | |
|
Диапазон рабочих частот, ГГ ц |
от 50 до 75 |
от 75 до 110 |
|
Диапазон частот на входах «RF» и «LO», ГГц |
от 12,50 до 18,75 |
от 12,50 до 18,33 |
|
Мощность выходного сигнала, дБ (1 мВт), не менее |
5 | |
|
Номинальный уровень мощности на входах «RF» и «LO», дБ (1 мВт) |
10 | |
|
Диапазон измерений модуля коэффициента передачи дБ |
от 0 до -60 | |
|
Диапазон измерений фазы коэффициента передачи |5;z|, градус |
от -180 до +180 | |
|
Диапазон измерений модуля коэффициента отражения ISul2 |
от 0,01 до 1 | |
|
Диапазон измерений фазы коэффициента отражения |Sii|, градус |
от -180 до +180 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |Sii|, отн. ед.3) |
0,018+0,014^|Sii|+0,018^|Sii|2 | |
таблицы 1
|
Наименование характеристики |
Значение | |
|
3643NA |
3643P | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус3) |
±[1,0+(180/п)-аГС81п(Л|^,г|/|5'г7|)] | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи согласованных четырехполюсников без учета нелинейности и уровня собственных шумов анализатора цепей Л|5/г|, дБ3) |
±[О,12+|0,01-|^у/||] | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус3) |
±[0,5+(180/п)•aгcsin(Л|57■г|/8,6)] | |
| ||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Тип фланца волноводного модификация 3643NA |
WR15 |
|
модификация 3643P |
WR10 |
|
Тип разъема входов «RF» и «LO» |
3,5 мм (розетка) |
|
Тип разъема выходов ПЧ |
SMA (розетка) |
|
Параметры электрического питания: - напряжение постоянного тока, В, не более |
12 |
|
- сила постоянного тока, А, не более |
2 |
|
Габаритные размеры, мм, не более | |
|
- длина |
240 |
|
- ширина |
120 |
|
- высота |
90 |
|
Масса, кг, не более |
4 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха при температуре + 25 °С, %, не более |
80 |
|
- атмосферное давление кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
