Номер по Госреестру СИ: 93920-24
93920-24 Пирометры
(RGK PL)
Назначение средства измерений:
Пирометры RGK PL (далее - пирометры) предназначены для бесконтактных измерений температуры поверхностей твердых тел по их собственному тепловому излучению, при этом размеры отображаемой поверхности объекта определяются угловым полем зрения пирометров.

Внешний вид.
Пирометры
Рисунок № 1

Внешний вид.
Пирометры
Рисунок № 2

Внешний вид.
Пирометры
Рисунок № 3

Внешний вид.
Пирометры
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) пирометров состоит из встроенного ПО. Встроенное ПО находится в микропроцессоре, размещенном в неразборном корпусе пирометров, и не доступно для внесения различных изменений пользователем.
Конструкция пирометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики пирометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО пирометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V.2.00.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку на корпус пирометров любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Работа с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
«Пирометры RGK PL. Стандарт предприятия».
ПравообладательChangzhou Nuomi Electron Technology Co., LTD, КНР
Адрес: No.68 Kunlun Road, Changzhou City, Jiangsu Province
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной
(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой вид.
Конструктивно пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник, и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее текущего, максимального, минимального значений измеряемой температуры объекта, а также разности температур и средней температуры объекта измерений.
Пирометры выпускаются в модификациях RGK PL-6, RGK PL-7, RGK PL-7 MAX, отличающихся метрологическими характеристиками.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода на внутреннюю поверхность батарейного отсека.
Общий вид пирометров представлен на рисунке 1. Общий вид наклеек с указанием места нанесения серийного номера, места нанесения знака утверждения типа представлен на рисунке 2. Нанесение знака поверки на пирометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) пирометров не предусмотрено.
Цветовая гамма корпуса пирометров может быть изменена по решению изготовителя в одностороннем порядке.

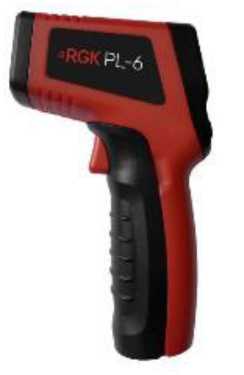

а) модификация RGK PL-6

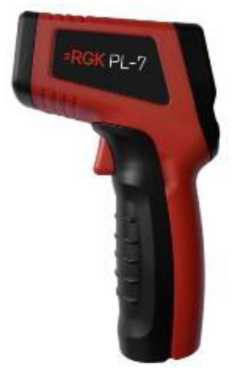

б) модификация RGK PL-7

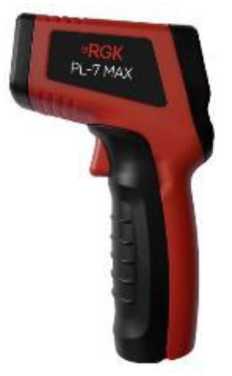

в) модификация RGK PL-7 MAX
Рисунок 1 - Общий вид пирометров

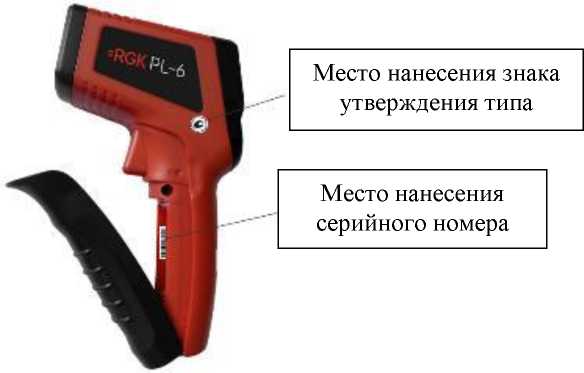

Рисунок 2 - Общий вид наклеек с указанием места нанесения серийного номера, места нанесения знака утверждения типа
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: - для модификаций RGK PL-6, RGK PL-7 |
от -30 до +400 |
|
- для модификации RGK PL-7 MAX |
от -30 до +500 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне измерений от -30 °С до 0 °С включ. |
±4 |
|
- в диапазоне измерений св. 0 °С до +100 °С включ. |
±2 |
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне измерений св. +100 °С до +400 °С включ. (для модификаций RGK PL-6, RGK PL-7) |
±2 |
|
- в диапазоне измерений св. +100 °С до +500 °С включ. (для модификации RGK PL-7 MAX) |
±2 |
|
Коэффициент излучения: |
0,95 (фиксированный) |
|
- для модификации RGK PL-6 |
от 0,1 до 1,0 |
|
- для модификаций RGK PL-7, RGK PL-7 MAX |
(настраиваемый) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Показатель визирования |
1:12 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Лазерный указатель |
одноточечный |
|
Параметры электрического питания: - напряжение постоянного тока, В |
3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
145x90x37 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,116 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +35 |
|
- относительная влажность при температуре окружающей среды +25 °С, %, не более |
75 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
