Сведения о средстве измерений: 93921-24 Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез"

Номер по Госреестру СИ: 93921-24
93921-24 Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез"
(Обозначение отсутствует)

Назначение средства измерений:
Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез» (далее - система) предназначена для измерений в автоматизированном режиме массы нефтехимических продуктов (далее - нефтепродуктов) в железнодорожных цистернах (контейнерах), атмосферного давления и температуры окружающего воздуха.

сертификация программного обеспечения
Внешний вид. Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО
Внешний вид.
Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез"
Рисунок № 1

Общие сведения

Дата публикации - 29.11.2024
Срок свидетельства -
Номер записи - 195724
ID в реестре СИ - 1421467
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Кемико" (АО "Кемико")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_14 Поверка по производителям в динамике по годам

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за год
  • среднее количество поверок в месяц
  • среднее количество поверок в год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2776 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Кемико" (АО "Кемико")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93921-24

 Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез", Обозначение отсутствует
Акционерное общество "Кемико" (АО "Кемико") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - MI_11 Интревалы между поверками СИ по типам СИ и кол-ву поверок по годам

В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).

Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.

Внимание! Отчет строится не быстро.

Бесплатный

Кто поверяет Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез" (Обозначение отсутствует)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) СИ включает ПО весов и АРМ оператора. ПО обеспечивает реализацию основных функций СИ. Нормирование метрологических характеристик проведено с учетом ПО.

Защита ПО СИ от непреднамеренных и преднамеренных изменений осуществляется путем разграничения прав пользователей и паролей.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО представлены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение для терминала IND780

Значение для АРМ оператора

Идентификационное наименование ПО

Terminal FW

MCN1.X

ARM CIM

Номер версии (идентификационный номер) ПО

9.0.07

2.3.88.0

Цифровой идентификатор ПО

—*

* - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.


Знак утверждения типа

Знак утверждения типа

наносят на титульном листе в левом верхнем углу руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 4 -

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе МЦКЛ.0478.М-2024 «Государственная система обеспечения единства измерений. Методика (метод) измерений. Масса нефтехимических продуктов. Методика измерений с помощью системы учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез», свидетельство об аттестации методики (метода) измерений № RA.RU.311313/М-268-2024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.48424.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 6 декабря 2022 г. №  2900 «Об утверждении

Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1^107 Па»;

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.2 и п. 6.3.3.2).

Правообладатель

Общество с ограниченной ответственностью «Саратоворгсинтез» (ООО «Саратоворгсинтез»)

ИНН 6451122250

Адрес: 410059, Саратовская обл., г. Саратов, пл. Советско-Чехословацкой Дружбы

Изготовитель

Акционерное общество «Кемико» (АО «Кемико»)
ИНН 7724746692
Адрес: 123242, г. Москва, пер. Кудринский, д. 3Б, стр. 2, эт. 5, помещ. I, ком. 17 Телефон (495) 215-20-13
E-mail: info@chemi-co.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55
Е-mail: sittek@mail.ru

Правообладатель

Общество с ограниченной ответственностью «Саратоворгсинтез» (ООО «Саратоворгсинтез»)
ИНН 6451122250
Адрес: 410059, Саратовская обл., г. Саратов, пл. Советско-Чехословацкой Дружбы

Принцип действия системы основан на измерении массы нефтепродуктов по результатам взвешивания порожней и груженой цистерн (контейнера) прямым методом статических измерений расцепленных и не расцепленных цистерн (контейнеров) с остановкой состава. Значение массы нефтепродукта определяется косвенным методом, как разность масс груженой и порожней цистерн (контейнеров), и отображается (индицируется) на дисплее монитора автоматизированного рабочего места (АРМ) оператора.

Система при измерении массы жидких нефтепродуктов (кроме сжиженных углеводородных газов (далее - СУГ) учитывает действие выталкивающей силы воздуха в железнодорожных цистернах. в соответствие с аттестованной методикой измерений. Значения атмосферного давления и температуры измеряются только в момент взвешивания груженой цистерны (контейнера).

Конструктивно система состоит из:

  • - измерительного канала (далее - ИК) массы нефтепродуктов, включающего в себя весы вагонные 7260, исполнение 7260S регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 71056-18;

  • - ИК давления, включающего в себя преобразователь давления измерительный EJ*, модификация EJX, модель EJX510A-JAS9N-019DL/GU1/N4/VR (регистрационный номер 59868-15) в комплекте с преобразователем JUXTA, серии VJ, модель VJA7-027-AAP0 (регистрационный номер 59309-14);

  • - ИК температуры, включающего в себя термопреобразователь сопротивления Метран-2000 (регистрационный номер 38550-13) в комплекте с преобразователем JUXTA, серии VJ, модель VJU7-027-UAP0 (регистрационный номер 59309-14);

  • - устройства фотофиксации номеров цистерн;

  • - АРМ оператора.

Система обеспечивает выполнение следующих основных функций:

- автоматизированное измерение, вычисление, хранение и отображение (индикацию) массы нефтепродуктов в железнодорожных цистернах (контейнерах) (в том числе с учётом на действие выталкивающей силы воздуха);

- регистрацию, хранение и отображение результатов измерений массы порожних и груженых цистерн (контейнеров);

- регистрацию и хранение результатов измерений параметров окружающей среды (температуры и атмосферного давления) в момент взвешивания груженой цистерны (контейнера);

- даты и времени прохождения по весам, метода определения массы;

- фотофиксацию номера цистерны (контейнера);

- архивирование и хранение данных по операциям приема и отпуска нефтепродуктов;

- самодиагностику;

- защиту результатов измерений и от несанкционированного доступа к программным средствам.

В системе предусмотрена возможность ведения журнала отказов, неисправностей, отсутствия напряжения электропитания и других нештатных ситуаций работы оборудования и программного обеспечения, а также случаев нештатных действий персонала.

Для сохранности информации в случаях аварий и различных внештатных ситуаций применяются источники бесперебойного питания.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

Нанесение заводского номера и знака поверки на систему не предусмотрено. Системе присвоен заводской номер 02. Заводской номер указывается в формуляре на систему. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав системы, приведены в эксплуатационных документах на измерительные компоненты.

Общий вид системы представлен на рисунке 1.

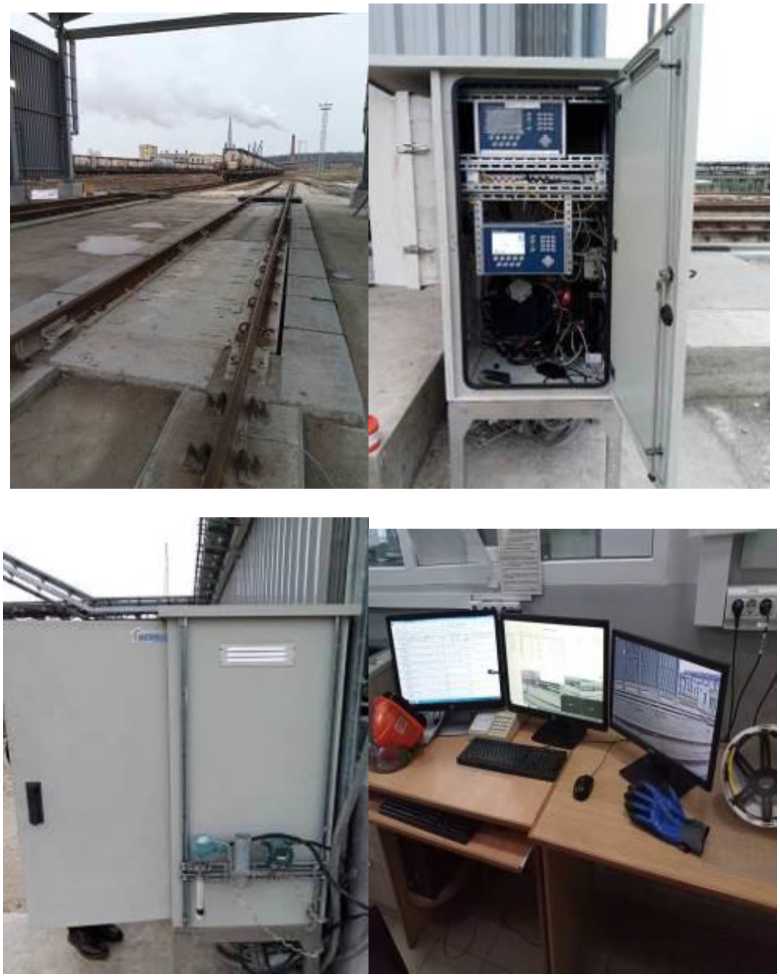

Внешний вид. Система учета нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО
