Наименование

Обозначение

Количество

Примечание

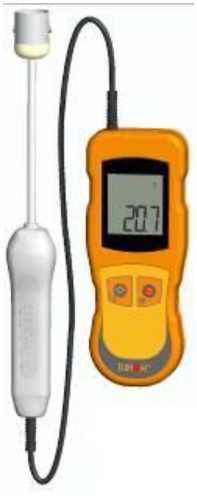

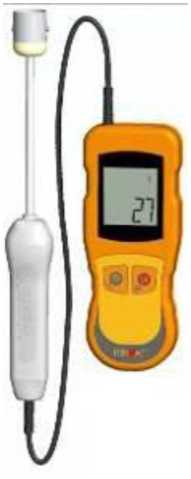

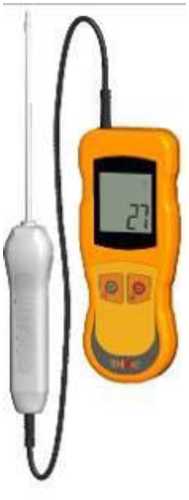

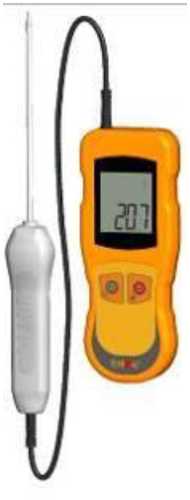

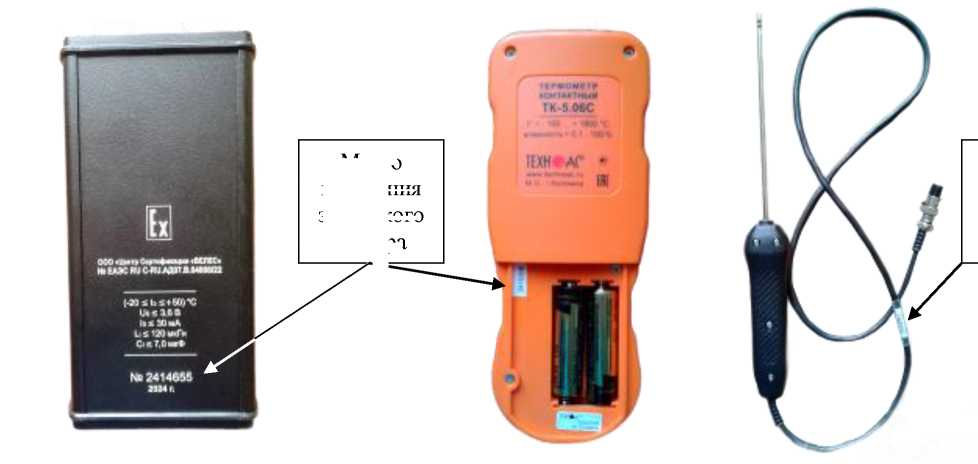

Термометры контактные цифровые ТК-5

Обозначение модификации в соответствии с заказом

1 шт.

модификация в соответствии с заказом

Комплект зондов

В соответствии с заказом

по заказу

в соответствии с модификацией

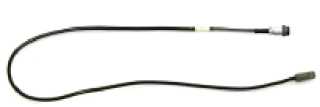

Кабель для проведения поверки и подключения к прибору датчиков температуры (термопреобразователей сопротивления) по 4-х проводной схеме

ТК5.29.02.010

1 шт.

для термометра ТК-5.29

Наименование

Обозначение

Количество

Примечание

Кабель для проведения поверки и подключения к прибору датчиков с универсальным токовым выходом по 2-х проводной схеме

ТК5.29.02.020

1 шт.

для термометра ТК-5.29

Руководство по эксплуатации. Паспорт

ТК05.00.001 РЭ

ТК-5.08.000 РЭ

ТК-5.27.000 РЭ

ТК-5.29.000 РЭ

ТК-5.09ВТ.000 РЭ

Т-5.27ВТ.000 РЭ

ТК-5.27.1ВТ.000 РЭ

1 экз.

для термометров ТК-5.01С, ТК-5.01МС, ТП-5.01 ПС, ТК-5.01 ПТС для термометра ТК-5.08 для термометра ТК-5.27 для термометра ТК-5.29 для термометра ТК-5.09ВТ для термометра ТК-5.27ВТ для термометра ТК-5.27.1ВТ

Комплект принадлежностей

-

1 шт.

в соответствии с модификацией

Наименование характеристики

Модификация ТК-5

ТК-5.01С

ТК-5.01МС

ТК-5.01ПС

ТК-5.01ПТС

Диапазон измерений температуры, °С

от -40 до +200

от -20 до +200

Пределы допускаемой основной абсолютной погрешности в диапазоне до +100 °С включ., °С

±2

±0,5

±2

Пределы допускаемой основной относительной погрешности в диапазоне свыше +100 °С, %

±(1+⁽*⁾)

±(0,5+⁽*⁾)

±(2+^(*))

±(2+^(*))

Разрешающая способность, °С

1

0,1

1

0,1

Показатель тепловой инерции, с, не более

6

10

Примечание:

⁽⁾ - одна единица младшего разряда

Тип зонда

Диапазон измерений температуры, °С

Показатель тепловой инерции, с

Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом

Разрешающая способность, °С

абсолютной, °С

относительной, %

Погружаемые

ЗПГ.8.150

ЗПГ.8.300

ЗПГ.8.500

от -40 до +200 от -40 до +300 от -40 до +600 от -40 до +200 от -40 до +200 от -40 до +300 от -40 до +600 от -40 до +600

6

±2

(от -40 до +100 °С включ.)

±⁽¹⁺⁽*⁾⁾ (св. +100 °С)

1

ЗПГУ.8.150

ЗПГУ.8.300

ЗПГУ.8.500

ЗПГУ.8.1000

ЗПГУ.8.1500

12

Воздушные

ЗВ.8.150

от -40 до +200

2

±2

(от -40 до +100 °С включ.)

±⁽¹⁺⁽*⁾⁾

(св. +100 °С)

1

ЗВ.8.500

ЗВ.8.1000

от -40 до +600

Тип зонда

Диапазон измерений температуры, °С

Показатель тепловой инерции, с

Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом

Разрешающая способность, °С

абсолютной, °С

относительной, %

Поверхностные для движущихся поверхностей

ЗПДИ.8.300

ЗПДИ.8.500

от -40 до +250

10

±2

(от -40 до +100 °С включ.)

±(2+⁽*⁾)

(св. +100 °С)

1

Поверхностные

ЗПВ.8.150

ЗПВ.8.300

ЗПВ.8.500

ЗПВ.8.1000

ЗПИ.8.300

ЗПИ.8.500

от -40 до +250

10

±2

(от -40 до +100 °С включ.)

±(2+^(*)) (св. +100 °С)

1

Поверхностные высокотемпературные

ЗПВВ.8.300

ЗПВВ.8.500

ЗПВВ.8.1000

от -40 до +500

10

±2

(от -40 до +100 °С включ.)

±(2+⁽*⁾)

(св. + 100 °С)

1

Для подключения внешнего термоэлектрического преобразователя

3BT.8.L⁽³⁾

ЗВТ.8.К⁽³⁾

ЗВТ.8.В⁽³⁾

3ВТ.8.R⁽³⁾

ЗВТ.8.S⁽³⁾

от -100 до +800 от -100 до +1300 от +600 до +1800 от 0 до +1600 от 0 до +1600

-

_±1(2)

-

1

Примечания:

• 1) ⁽⁾ - одна единица младшего разряда.

• 2) погрешность нормирована без учета значения отклонения ТЭДС от НСХ подключаемого внешнего термоэлектрического преобразователя;

• 3)  зонд предназначен для подключения внешнего термоэлектрического

преобразователя с конкретным типом НСХ («L»,  «K»,  «B»,  «R» или «S»

по ГОСТ Р 8.585-2001).

Тип зонда и обозначение

Диапазон измерений температуры, °С

Показатель тепловой инерции, с

Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом

Разрешающая способность, °С

абсолютной, °С

относительной, %

Погружаемые

ЗПГ.8.150

ЗПГ.8.300

ЗПГ.8.500

от -40 до +200 от -40 до +300 от -40 до +600 от -40 до +200 от -40 до +300 от -40 до +600 от -40 до +600 от -40 до +600

6

±0,5

(от -40 до +100 °С включ.)

±(0,5+⁽*⁾)

(св. +100 °С)

0,1

ЗПГУ.8.150

ЗПГУ.8.300

ЗПГУ.8.500

ЗПГУ.8.1000

ЗПГУ.8.1500

12

Погружаемые для нефтепродуктов

ЗПГН.8

ЗПГТ.8

от -40 до +200

15

±0,5

(от -40 до +100 °С включ.)

±(0,5+⁽*⁾)

(св. +100 °С)

0,1

Погружаемые диаметром 2 мм

ЗПГ.8.100ВТ

ЗПГ.8.150ВТ

ЗПГ.8.150М

от -40 до +200

2

±0,5

(от -40 до +100 °С включ.)

±(0,5+⁽*⁾)

(св. +100 °С)

0,1

Воздушные

ЗВ.8.150

от -40 до +200

2

±0,5 (от -40 до +100 °С включ.)

±(0,5+⁽*⁾)

(св. +100 °С)

0,1

ЗВ.8.500

ЗВ.8.1000

от -40 до +600

Воздушные малогабаритные высокотемпе

ратурные

ЗВМВ.8

от -40 до +500

2

±0,5 (от -40 до +100 °С включ.)

±(0,5+⁽*⁾)

(св. +100 °С)

0,1

Воздушные малогабаритные высокотемпературные с керамикой

ЗВМВK.8

от -40 до +1100

2

±0,5 (от -40 до +100 °С включ.)

±(0,5+⁽*⁾)

(св. +100 °С)

0,1

Воздушный высокоточный

ЗВВ.8.150

от -40 до +200

2

±0,2 (св. 0 до +50 °С включ.) ±0,5 (от -40 до 0 °С включ. и св. +50 до +100

°С включ.)

± (0,5+^(*)) (св. +100 °С)

0,1

Погружаемые низкотемпературные

ЗПГНН.8

от -75 до +200

6

±1 (от -75 до -

40 °С включ.) ±0,5 (св. -40 до +100 °С включ.)

± (0,5+^(*))

(св. +100 °С)

0,1

Тип зонда и обозначение

Диапазон измерений температуры, °С

Показатель тепловой инерции, с

Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом

Разрешающая способность, °С

абсолютной, °С

относительной, %

Воздушные малогабаритные низкотемпературные

ЗВМН.8

от -75 до +200

2

±1 (от -75 до

-40 °С включ.) ±0,5 (св. -40 до +100 °С включ.)

± (0,5+^(*))

(св. +100 °С)

0,1

Поверхностные

ЗПВ.8.150

ЗПВ.8.300

ЗПВ.8.500

ЗПВ.8.1000

ЗПИ.8.300

ЗПИ.8.500

от -40 до +250

10

±2 (от -40 до

+100 °С включ.)

± (2+^(*))

(св. +100 °С)

0,1

Поверхностные высокотемпературные

ЗПВВ.8.300

ЗПВВ.8.500

ЗПВВ.8.1000

от -40 до +500

10

±2 (от -40 до +100 °С включ.)

±(2+⁽*⁾) (св. +100 °С)

0,1

Поверхностные высокоточные

ЗПВТ.8.150

ЗПВТ.8.300

ЗПВТ.8.500

от -40 до +250

10

±0,5 (св. 0 до +50 °С включ.) ±2 ( от -40 до 0 °С включ. и

св. +50 до +100 °С включ.)

±(2+^(*))

(св. +100 °С)

0,1

Тепловой нагрузки среды

ЗТНС.8

от -40 до +100

20

±0,2⁽⁴⁾

-

0,1

Погружаемые высокотемпературные

ЗПГВ.8⁽⁵⁾

от +600 до +1800

6

±1(2)

-

0,1

Д

,ля подключения внешнего термоэлектрического преобразователя

ЗВТ.8.L⁽⁶⁾

ЗВТ.8.К⁽⁶⁾

ЗВТ.8.В⁽⁶⁾

3ВТ.8.R⁽⁶⁾

ЗВТ.8.S⁽⁶⁾

от -100 до +800 от -100 до +1300 от +600 до +1800

от 0 до +1600 от 0 до +1600

-

±0,5⁽²⁾

-

0,1

Тип зонда и обозначение

Диапазон измерений температуры, °С

Диапазон измерений относительной влажности, %

Показатель тепловой инерции, с

Пределы допускаемой основной абсолютной погрешности в комплекте с зондом

Разрешающая способность, °С

температуры, °С

относительной влажности, %

Относительной влажности

ЗВЛ.8.150

ЗВЛ.8.500

ЗВЛ.8.1000

ЗВЛМ.8

-

от 0,1 до

100

-

-

±3

0,1

Относительной влажности и температуры

ЗВЛ.8.150Т

ЗВЛ.8.500Т

ЗВЛ.8.1000Т

ЗВЛМТ.8

от -20 до

+85

от 0,1 до

100

5

±0,5

±3

(от 0 до +60 °С включ.)

0,1

Относительной влажности и температуры гибкий

ЗВЛТГ.8

от -20 до

+85

от 0,1 до

100

5

±0,2

±3

(от 0 до +60 °С включ.)

0,1

Примечание: Р

^абочие условия эксплуатации зондов от -20 до +85 °С

Температурный коэффициент и условное обозначение НСХ термопреобразователя сопротивления

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности при измерении температуры, °С

а=0,00428°С^-1 (100M,50M)

от -170 до +200

±0,2

а=0,00426°С^-1 (Cu100, Cu50)

от -50 до +200

±0,2

а=0,00385°С^-1 (Pt1000, Pt500, Pt100, Pt50)

от -170 до +850

±0,2

а=0,00391°С^-1 (100П, 50П)

от -170 до +850

±0,2

а=0,00617°С^-1 (Ni100, Ni50)

от -60 до +180

±0,2

Диапазон измерений выходного токового сигнала датчиков с унифицированным выходным сигналом, мА

Пределы допускаемой основной приведенной погрешности при измерении токового сигнала, % (от диапазона измерений)

от 4 до 20

±0,15

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной погрешности измерений температуры,   вызванной изменением температуры

окружающей среды от нормальной (от +15 до +25 °С) в диапазоне от -20 до +50 °С на каждые 10 °С, °С

0,5^Л⁽¹⁾

Пределы допускаемой дополнительной абсолютной погрешности измерений   относительной   влажности,   вызванной   изменением

температуры окружающей среды от нормальной (от +15 до +25 °С) в диапазоне от -20 до +50 °С на каждые 10 °С, %

±0,5

Пределы допускаемой дополнительной приведенной погрешности при измерении токового сигнала, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °С) в диапазоне от -20 до +50 °С на каждые 10 °С, % (от диапазона измерений)

0,5^Л⁽¹⁾

Диапазон показаний атмосферного давления термометра с зондом с ЗДА, мм. рт. ст.

от 225 до 825

Напряжение питания, В

• -  ТК-5.01С, ТК-5.01МС, ТК-5.01ПС, ТК-5.01ПТС, ТК-5.04С,

ТК-5.06С,  ТК-5.09С, ТК-5.09ВТ, ТК-5.11С,  ТК-5.27, ТК-5.27ВТ,

ТК-5.27.1ВТ, ТК-5.29

• - ТК-5.08

от 1,8 до 3,3 от 3 до 3,6

Масса электронного блока, кг, не более

• -  ТК-5.01С,  ТК-5.01МС,  ТК-5.01ПС,  ТК-5.01ПТС,  ТК-5.04С,

ТК-5.06С,  ТК-5.09С, ТК-5.09ВТ, ТК-5.11С,  ТК-5.27, ТК-5.27ВТ,

ТК-5.27.1ВТ, ТК-5.29

• - ТК-5.08

0,2

0,5

Наименование характеристики

Значение

Габаритные размеры электронного блока, мм, не более

- ТК-5.01С, ТК-5.01МС, ТК-5.01ПС, ТК-5.01ПТС, ТК-5.04С, ТК-5.06С, ТК-5.09С, ТК-5.09ВТ, ТК-5.11С, ТК-5.27, ТК-5.27ВТ, ТК-5.27.1ВТ, ТК-5.29

- ТК-5.08

180x70x27

165x85x35

Длина соединительного кабеля, м

1(2)

Количество сохраняемых значений в памяти ТК-5.08, точек

4096

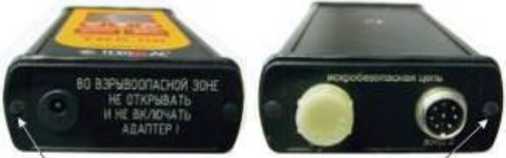

Маркировка взрывозащиты (только ТК-5.08)

0Ex ia IIB T6

Ga X

Группа исполнения в зависимости от устойчивости и прочности к воздействию температуры и влажности окружающего воздуха в соответствии с ГОСТ Р 52931-2008, но в диапазоне температур от -30 до +50 °С и относительной влажности до 95 % при +35 °С и более низких температурах, без конденсации влаги.

С4

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет, не менее

10

Примечания:

• 1) Л - пределы допускаемой основной погрешности;

• 2) по индивидуальному заказу длина соединительного кабеля может быть увеличена до 20 м, для зондов ЗПГНН, ЗВМН и ЗВМВ - до 100 м, для зондов ЗПГН и ЗПГТ - до 120 м
